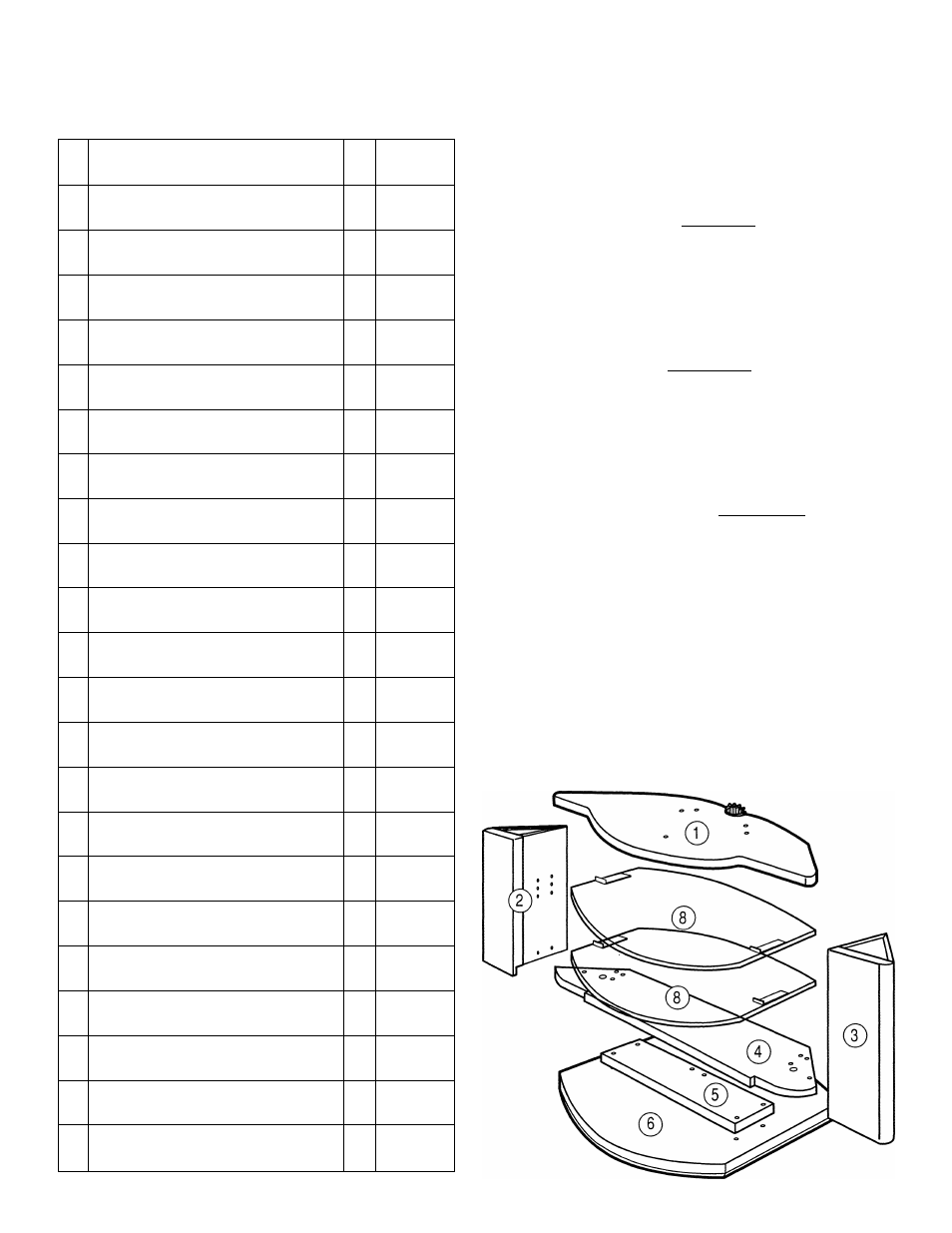

PARTS LIST
USTA DE PARTES
USTE DES PIÈCES
MODEL
MODELO
MODÉLE
SU-TS1U
SU-TS1U
SU-TS1U
Item
Articulo
Réf.
Description
Descripción
Description
Qty
Cant.
Oté
Part No.
Nro. de parte
№ de pièce
©
Top board
Repisa superior
Panneau supérieur
1
XW3097
©
Side pillar (Left) (pre-assembled)
Pilar lateral (izquierdo) (pre-ensambiado)
Colonne latérale (gauche) (pré-assemblée)
1
XW3098
©
Side pillar (Right) (pre-assembled)
Pilar lateral (derecho) (pre-ensamblado)
Colonne latérale (droite) (pré-assemblée)
1
XW3099
©
Base board upper
Tablero de la base (superior)
Panneau inférieur (pièce supérieure)
1
XW3100
©
Base board middle
Tablero de la base (del medio)
Panneau inférieur (pièce intermédiaire)
1
XW3101
©
Base board lower
Tablero de la base (inferior)
Panneau inférieur (pièce inférieure)
1
XW3102
©
Mount (pre-assembled)
Montura (pre-ensamblada)
Monture (pré-assemblé)
2
XW3108
©
Glass shelf
Repisa de vidrio
Étagère en verre
2
XG0136
Capnut
screw
\\
Tornillo
con
tuerca
ciega
tjZWmì
Vis d’écrou borgne ''
2
XS0214
©
Glass bracket
Sostén de vidrio
Support en verre
4
M0228
©
Plate stopper (pre-installed)
Tope de placa (pre-instalado)
Butée de plaque (pré-installée)
4
M0229
©
Y-driver
Desarmador “Y” • ^
Clй а poignée triangulaire
1
M0203
©
Washer 013.7 ID x 041.3 OD x 3t ^
Arandela 013,7 x 041,3x3
Rondelle 13,7 x. 41,3 x 3
2
M0230
©
Toothed lock washer (Ml 2)
Arandela de dentada (M12)
Rondelle de blocage dentée (Ml 2)
2
SOI 35
©
Insert nut M8x23 (pre-installed)
Tuerca integrada M8x23 (pre-instalada)
Écrou autobloquant M8x23 (pré-installé)
2
B0093-1
©
Screw ® M5x60 (Chrome) ^
Tornillo ©M5x60 (cromo)
Vis0M5x6O (chromée)
8
SOI 39
©
Screw 0 M5x50 (Black) (4 pre-installed)
Tornillo 0 M5x50 (negro) (4 pre-instalados)i _
Vis 0 M5x50 (noire) (4 pré-installées)
8
S0025
©
Foot screw 0 M4x35
Tornillo de pie 0 M4x35
Vis de réglage 0 M4x35
3
SOI 49
©
Washer 05 ID x 019.1 OD x 1.5t
Arandela 05 X 019,1 X 1,5
Rondelle 5 x 19,1 x 1,5
3
M0231
©
Cable holder (pre-installed)
Sujetacables (pre-instalado)
Étrier de câble (pré-installé)
1
P0285
Dowel 08x30 ................................................
a
Espiga 08x30 (1)^-^
f}
Tenon 8x30
10
W0092
©
Screw 0M4x3O (pre-installed)
Tornillo 0 M4x30 (pre-instalado)
Vis 0 M4x30 (pré-installée)
1
S0064
REPLACEMENT PARTS INFORMATION
(TV Stand parts only)
Review parts list before assembly.
Please examine all packing material before discarding.
If any parts are missing or damaged, identify and refer to
the instructions on the
warranty page.
To purchase replacement parts only, call the telephone
number listed below.
1 -619-661 -6136 for residents of the United States.
INFORMACIÓN SOBRE PARTES DE REEMPLAZO
(Partes para el soporte del televisor únicamente)
Revise la lista de partes antes de ensamblar.
Por favor examine el material del empaque antes de tirarlo.
Si alguna parte falta o está dañada, identifíquela y siga las
instrucciones en la
hoia de garantía.
Para ordenar partes de reemplazo, llame al teléfono indicado
a continuación.
1-619-661-6136 para residentes de los Estados Unidos.
INFORMATIONS SUR LES PIÈCES DE RECHANGE
(meuble de télévision uniquement)
Vérifier toutes les pièces avant l’assemblage.
Inspecter tous les matériaux d’emballage avant de les jeter.
Si des pièces sont absentes ou défectueuses,
consulter les instructions de la
page de garantie.
Pour l’achat de pièces de rechange uniquement, composer le
numéro ci-dessous.
1-619-661-6136 pour les résidents des États-Unis.
