快速参考指南

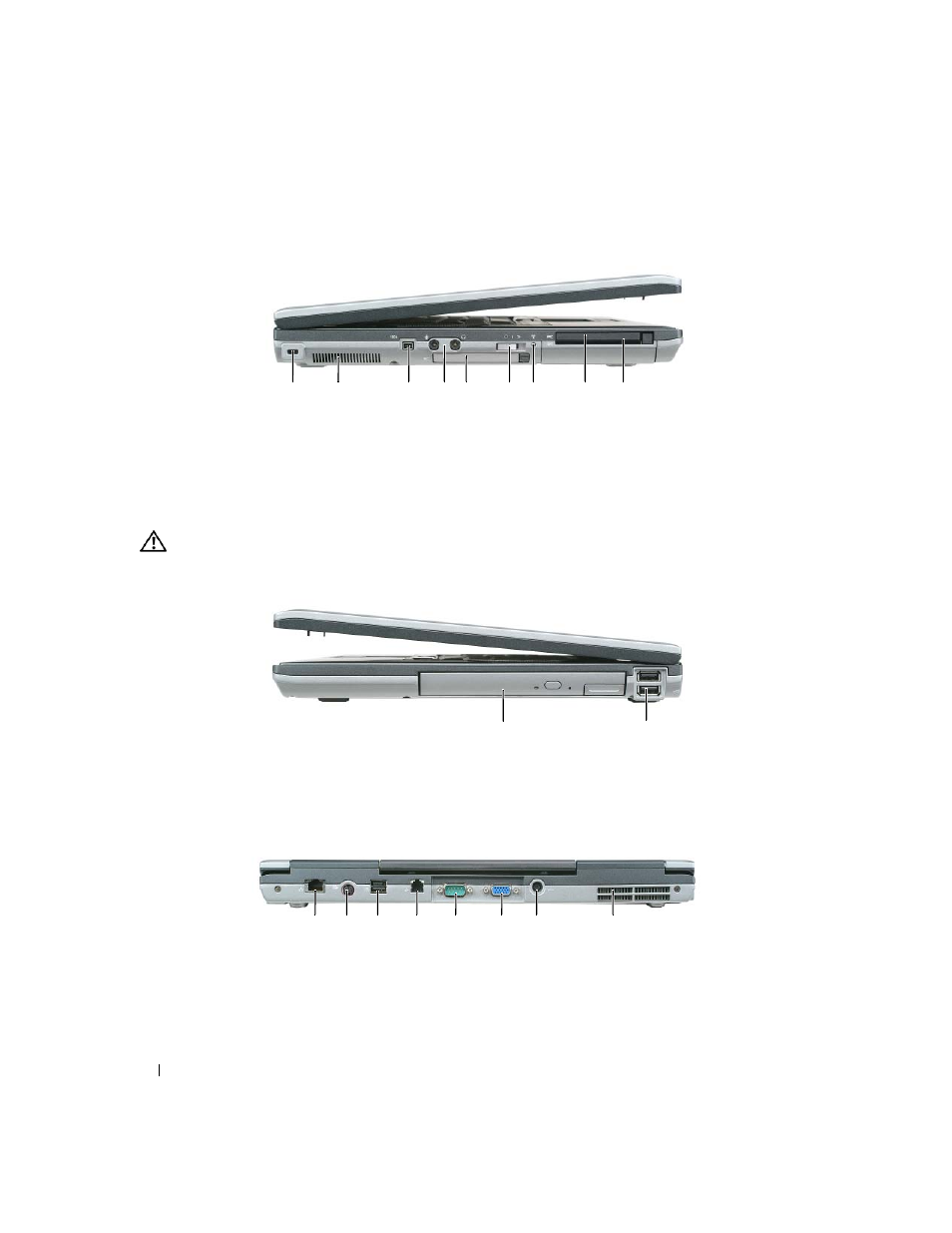

左侧视图

右侧视图

警告 :

请勿堵塞通风孔或将物体塞入通风孔，也不要让灰尘积聚在通风孔内。当计算机正在运行时，请

勿将其存放在通风较差的环境中（例如封闭的公文包）。通风不畅会损坏计算机或导致起火。

背面视图

1

安全缆线插槽

2

通风孔

3

IEEE 1394 连接器

4

音频连接器

5

ExpressCard 插槽

6

无线开关

7

Wi-Fi Catcher™ 指示灯

8

PC 卡插槽

9

智能卡插槽

1

介质托架

2

USB 连接器（2 个）

1

网络连接器（RJ-45）

2

S 视频电视输出连接器

3

有源 USB 连接器

4

调制解调器连接器（RJ-11） 5 串行连接器

6

视频连接器

7

交流适配器连接器

8

通风孔
