Dell XPS M1530 (M1530, Late 2007) User Manual
Page 46
46
Hinge Covers and Center Control Cover

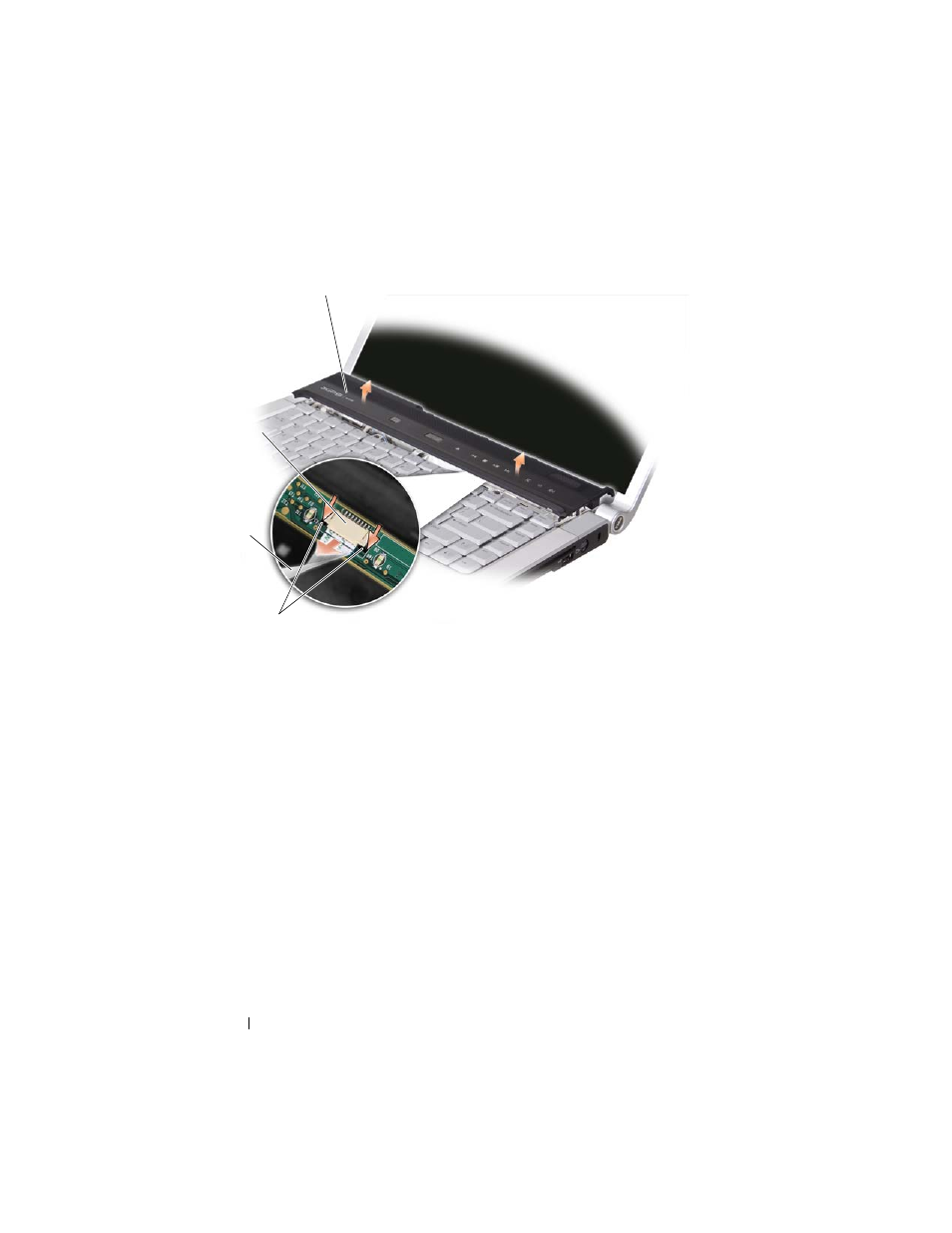

5 Pull the black securing tabs of the cable connector with your fingertips and
ease out the cable.
6 Remove the hinge covers from each side of the computer.
1
center control cover
2
center control cover
cable connector
3
center control
cover cable
4
black securing tabs
1
2
3
4
