Informationsaktualisierung
Mellanox M2401G Infiniband Switch-E/A-Modul
Das Mellanox M2401G Infiniband-Switch-E/A-Modul verfügt über 24 4x DDR
Infiniband-Ports. 8 Ports sind externe Uplink-Ports, und 16 interne Ports
ermöglichen die Verbindung zu den Blademodulen im Gehäuse.

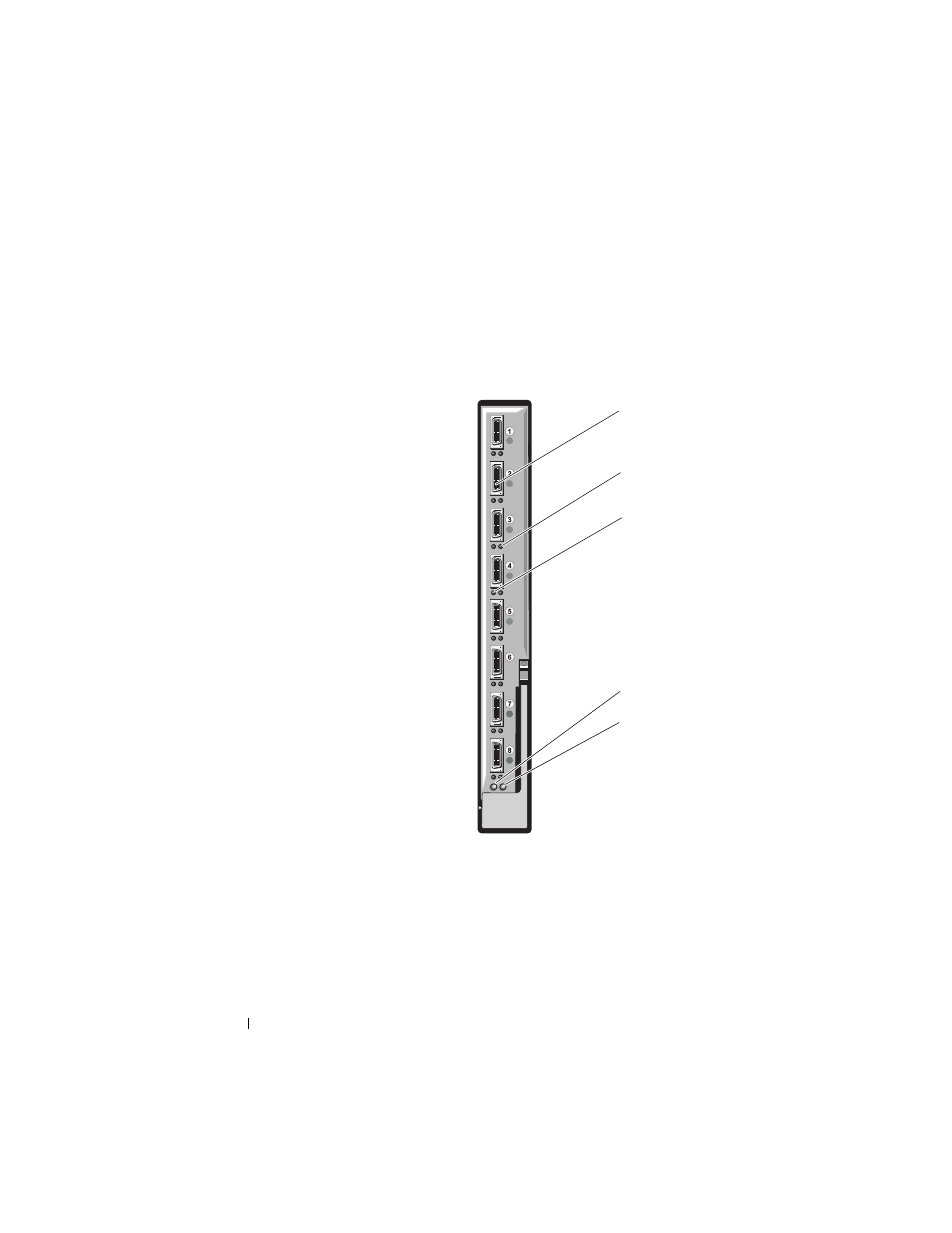

Abbildung 1-2. Infiniband-Switchmodul Mellanox M2401G
1 Infiniband-Ports (8) 2 Verbindungsstatusanzeige
der Ports (8)
3 Aktivitätsanzeige der Ports (8) 4 Modulbetriebsanzeige
5 Status-/Erkennungsanzeige
4
1
5
2
3
