アップデート情報 123
Mellanox M2401G Infiniband
スイッチの I/O モジュール
Mellanox M2401G Infiniband スイッチ I/O モジュールには、4x DDR
Infiniband ポートが 24 個あります。8 個が外部アップリンクポートで、
16 個の内部ポートが、エンクロージャ内のブレードに対する接続を提
供します。

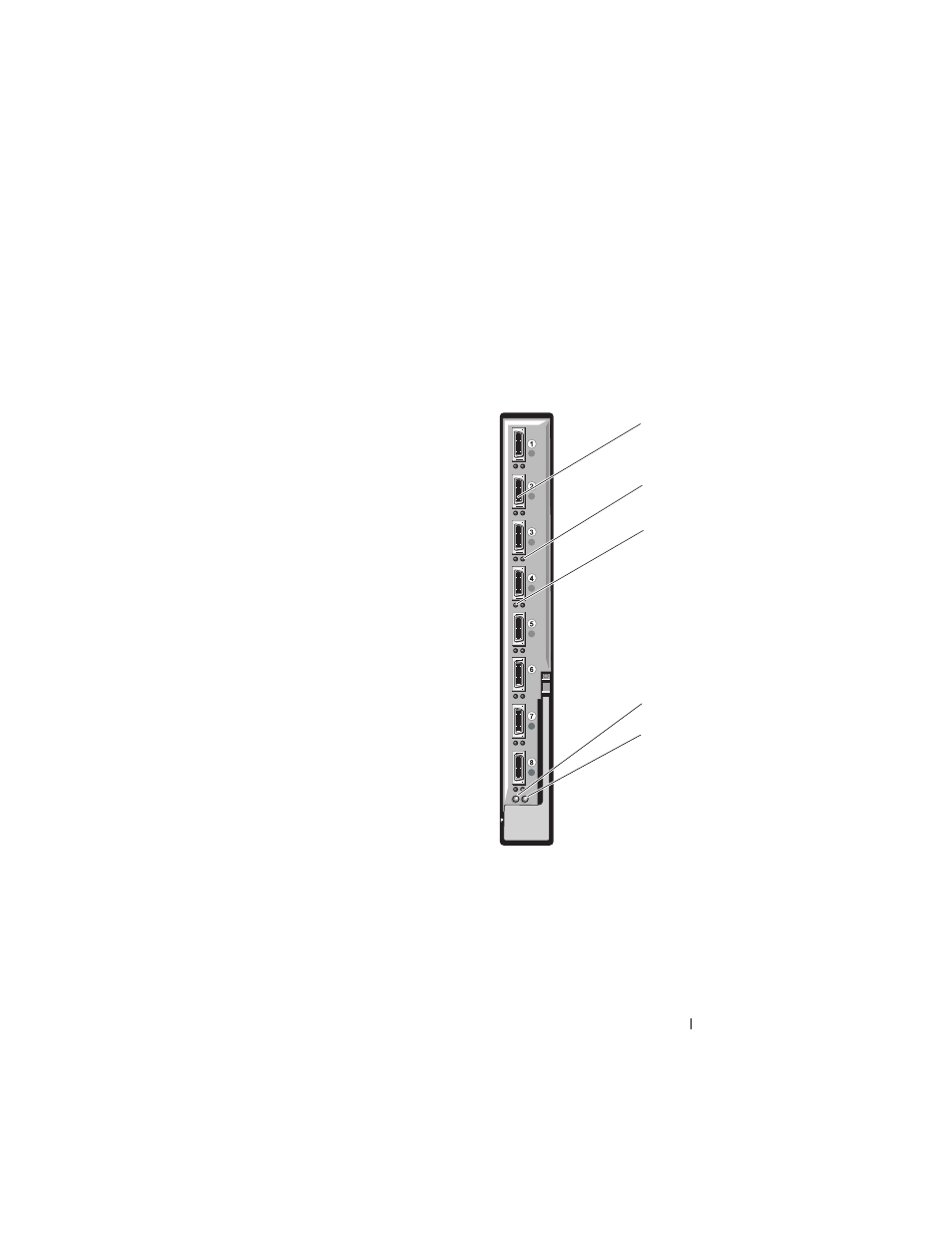

図 1-2. Mellanox M2401G Infiniband スイッチモジュール
1 Infiniband ポート（8） 2 ポートリンクステータスインジ
ケータ（8）
3 ポートアクティビティイ
ンジケータ（8）
4 モジュール電源インジケータ
5 ステータス / 識別インジケータ
4
1
5
2
3
