Dell Inspiron 17R (Early 2013) User Manual
Page 41
Removing the System Board |
41
3

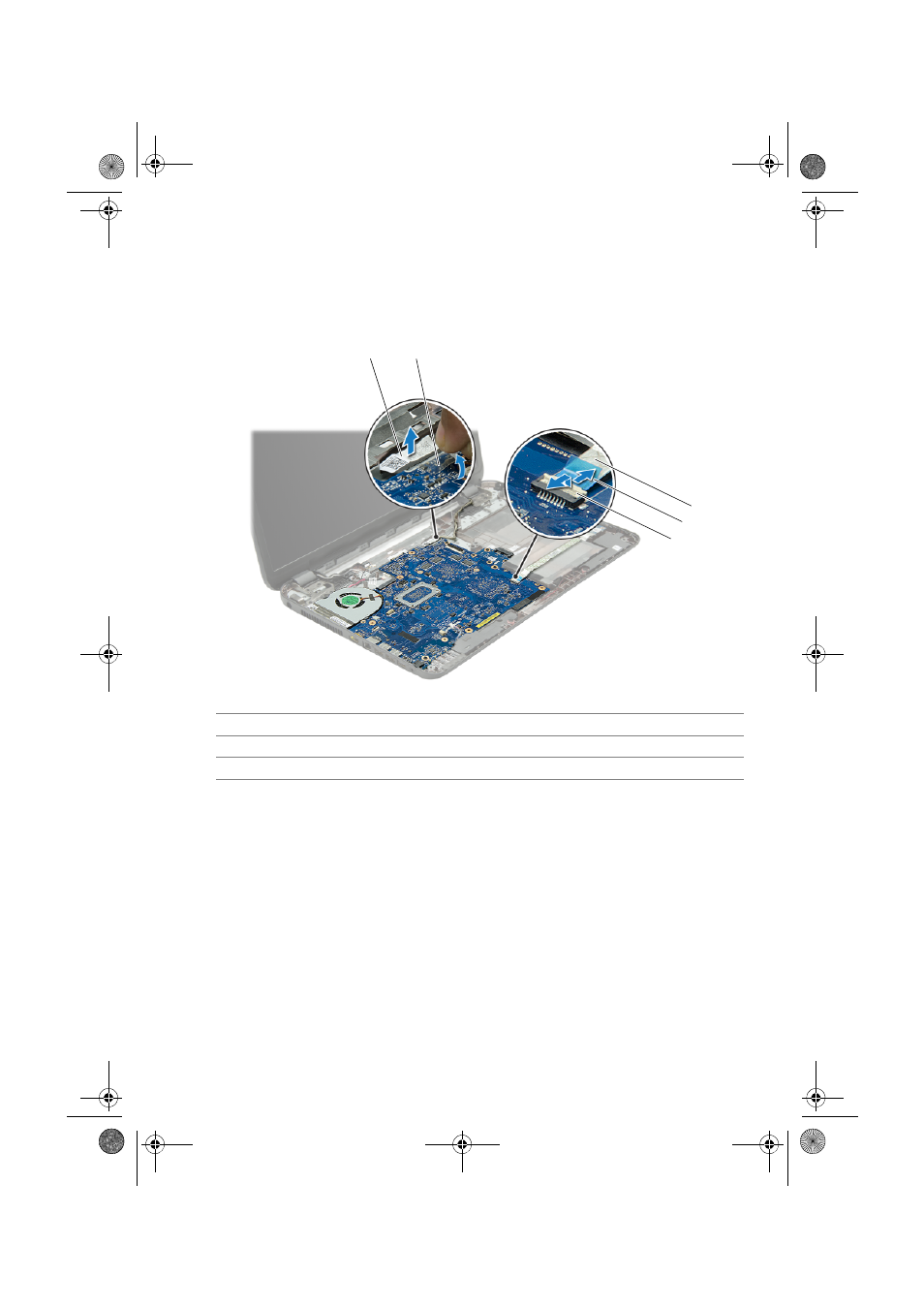

Peel the tape that secures the display cable to the system board and disconnect the
display cable from the system board.
4
Lift the connector latch and, using the pull-tab, disconnect the I/O-board cable
from the system board.
1
Display cable
2
tape
3
I/O-board cable
4
pull-tab
5
connector latch
2
3
4
5
1
book.book Page 41 Friday, December 14, 2012 3:32 PM
