Dell Inspiron 17R (Early 2013) User Manual
Page 31
Removing
the
Palm-Rest |
31
2
Turn the computer over and open the display as far as possible.
3

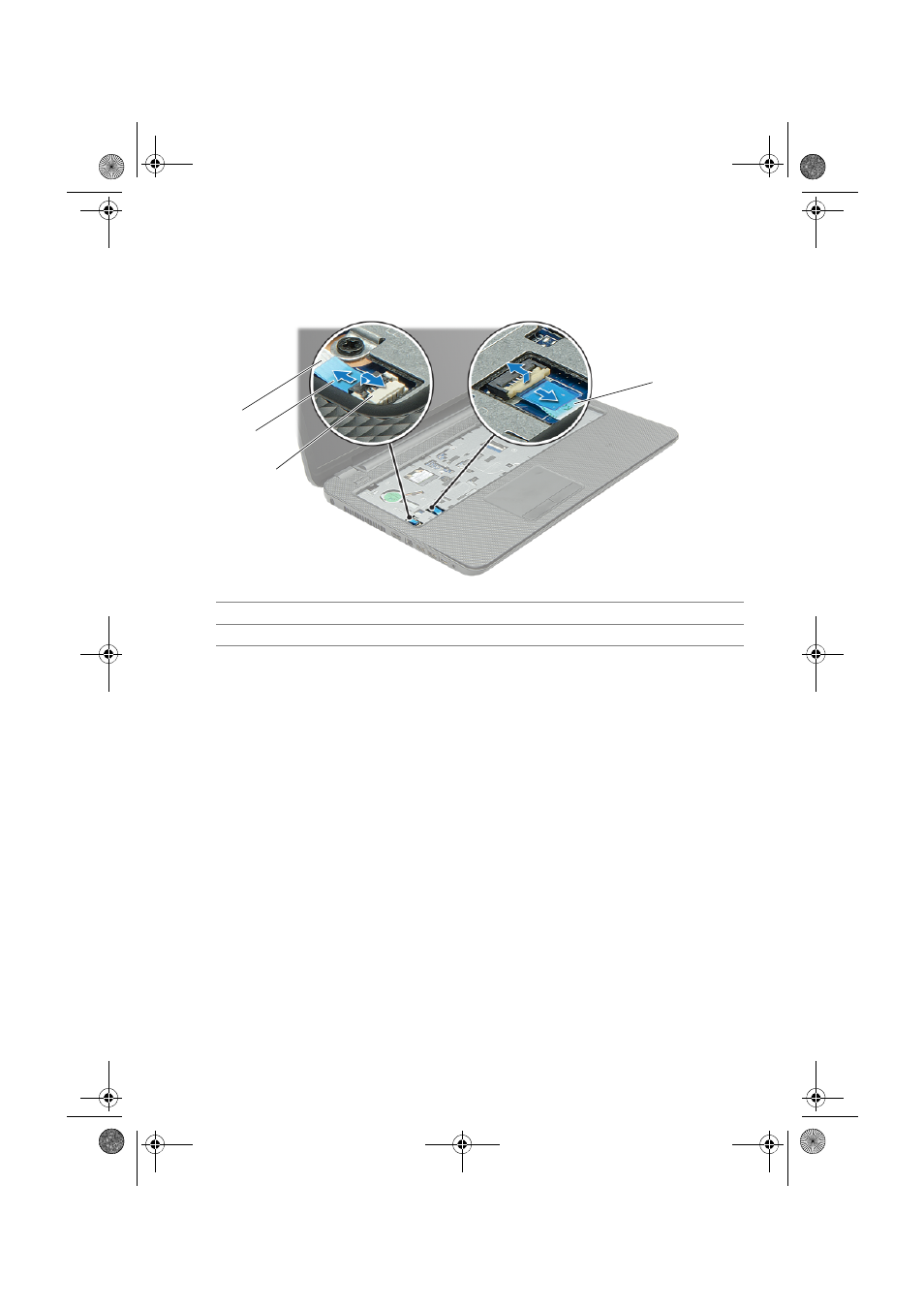

Lift the connector latches and, using the pull-tabs, disconnect the power-button
cable and touchpad cable from the system board.
1
power-button cable
2
connector latches (2)
3
pull-tab
4
touchpad cable
1
2
3
4
book.book Page 31 Friday, December 14, 2012 3:32 PM
