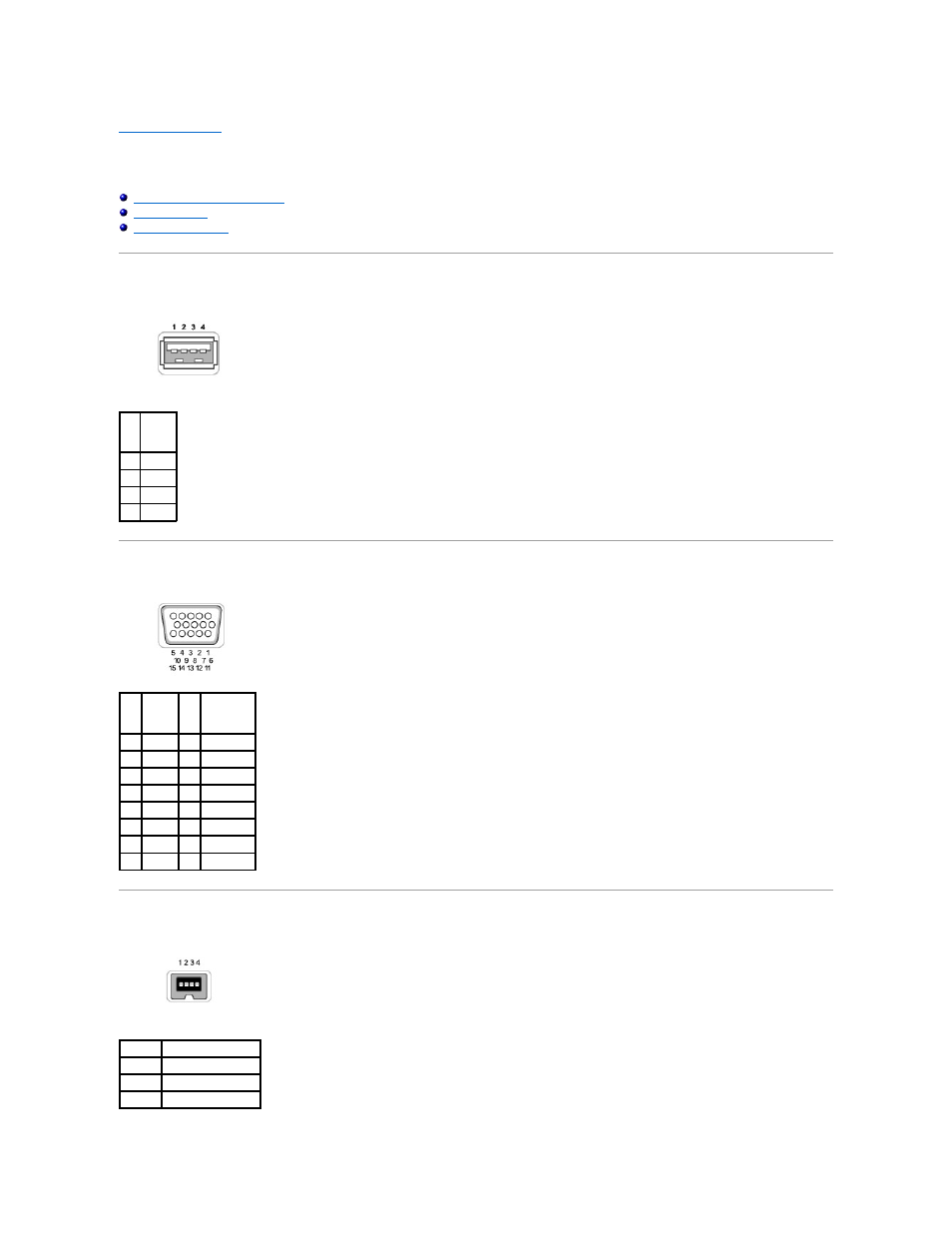

Pin Assignments for I/O Connectors
Dell™ Inspiron™ 700m Service Manual
USB Connector 2.0 (dual-stacked)
USB Connector 2.0 (dual-stacked)
Video Connector
IEEE 1394 Connector
Pin
Signal
1
VCC
2
Data–
3
Data+
4
GND
Pin
Signal
Pin
Signal
1
RED
9
CRT_VCC
2
GREEN 10 GND
3
BLUE
11 NC
4
NC
12 DAT_DDC2
5
GND
13 HSYNC
6
GND
14 VSYNC
7
GND
15 CLK_DDC2
8
GND
1
TPB–
2
TPB+
3
TPA–
4
TPA+
