Dell Latitude X1 User Manual
Page 15
11.
Use a #0 Phillips screwdriver to remove the four M2 x 3-mm CH screws from the display panel brackets on the sides.
12.
Remove the tape that holds the display cable to the back of the display panel.
13.
Pull the display cable connector away from the cable connector on the back of the display panel.

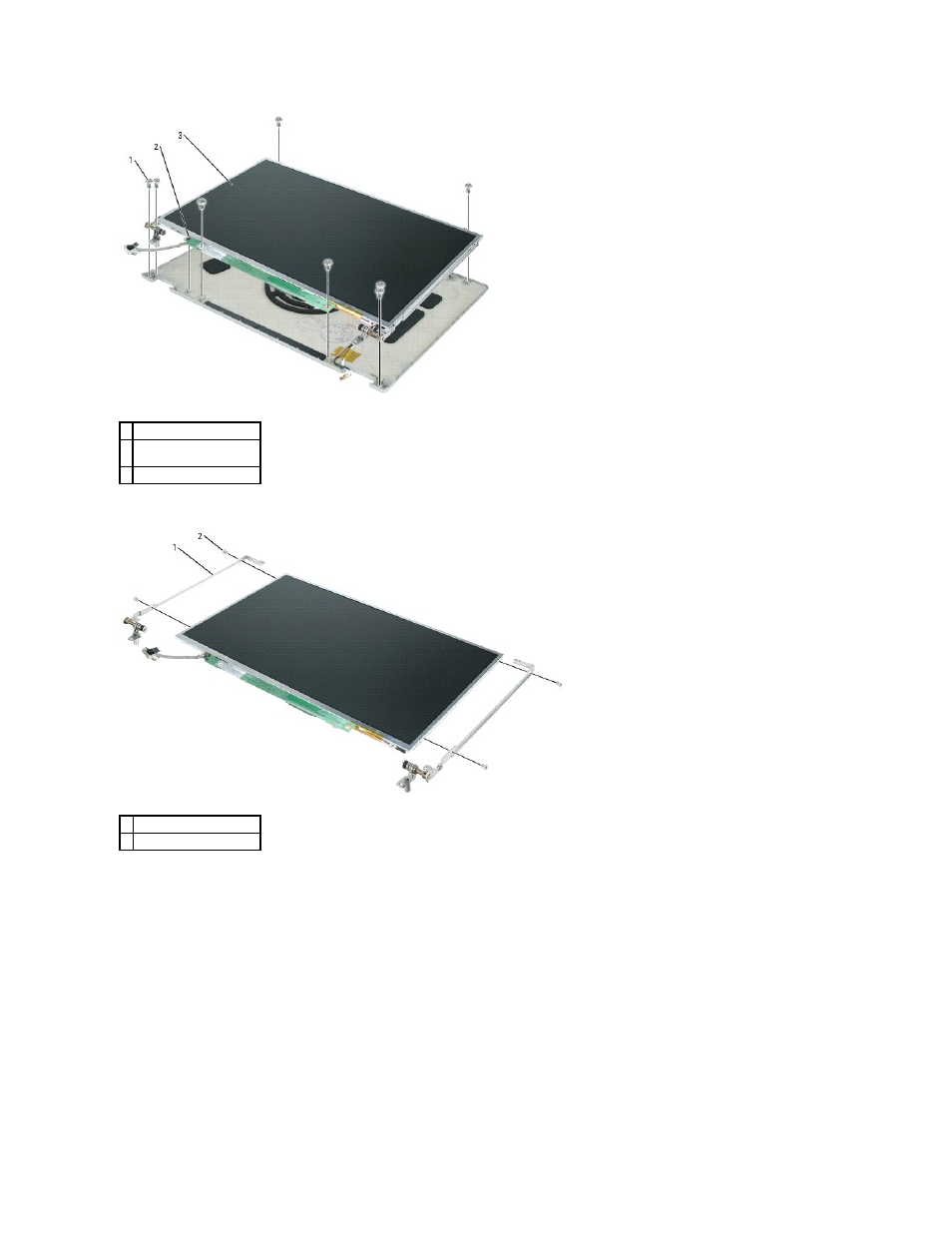

1 M2 x 4-mm screws (8)
2 captive display-cable
ground screw
3 display panel
1 display panel brackets (2)
2 M2 x 3-mm CH screws (4)
