394
Guía de referencia rápida

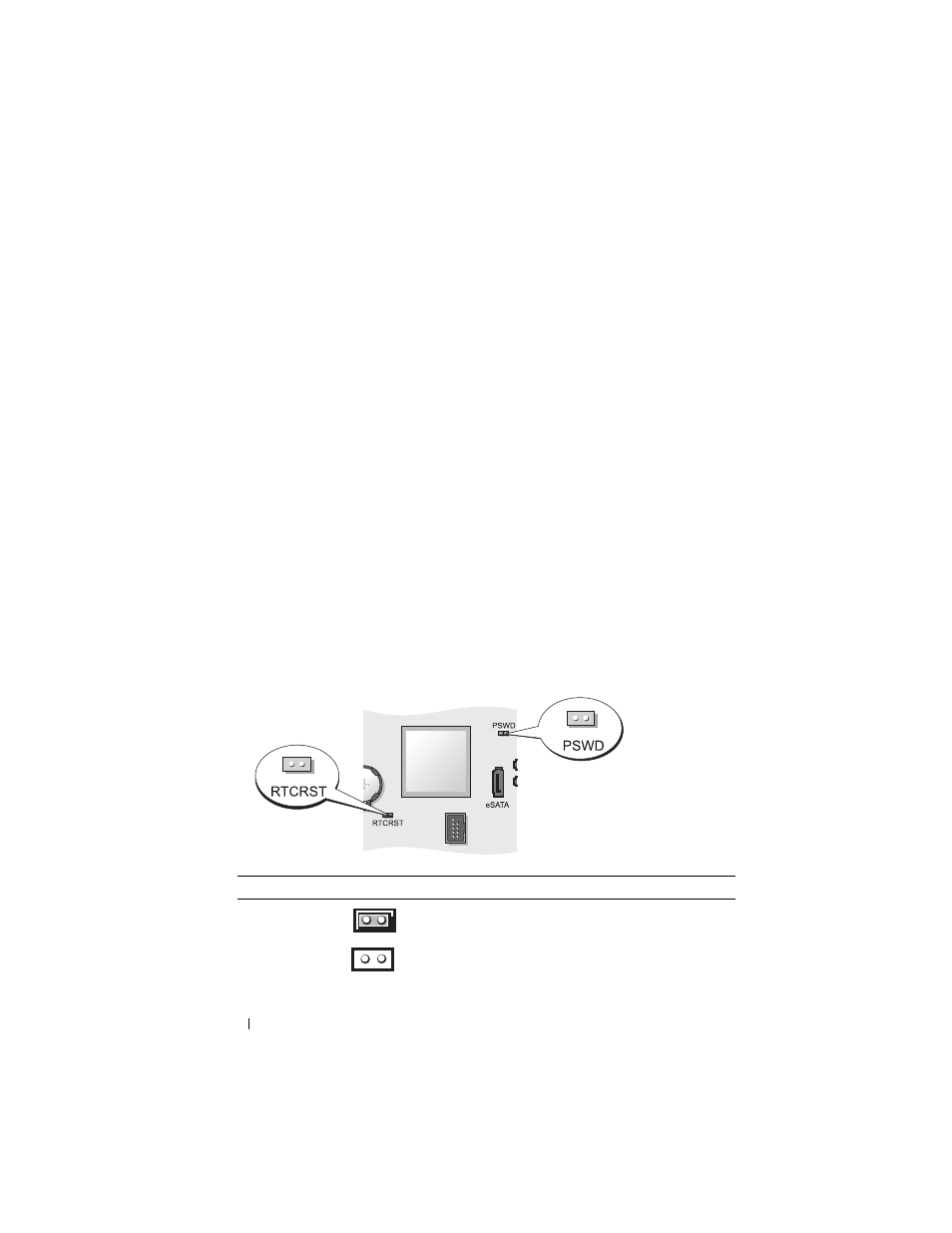

Configuración de puentes
1 Altavoz interno (INT_SPKR) 12 Conector del interruptor de intrusión
(INTRUSO)
2 Conector del procesador (CPU) 13 Zócalo de la batería (BATTERY)
3 Conector de alimentación del
procesador (12VPOWER) 14 Conector PCI Express x16 (SLOT1)
4 Conectores del módulo de memoria
(DIMM_1, DIMM_2, DIMM_3,
DIMM_4) 15 Conector PCI (SLOT2)
5 Puente de contraseña (PSWD) 16 Conector PCI (SLOT3)
6 Conectores SATA (SATA0, SATA1,
SATA2) 17 Conector de tarjetas verticales (utiliza
el puerto PCI-E/SLOT1 y el puerto
PCI/SLOT2)
7 Conector del panel anterior
(FRONTPANEL) 18 Conector serie (SERIAL2)
8 Conector de alimentación (POWER) 19 Altavoz de la placa base (BEEP)
9 Conector SATA externo (eSATA) 20 LED de alimentación aux. (aux_LED)
10 USB interno (INT_USB) 21 Conector de disquete (DSKT)
11 Puente de reinicio de RTC (RTCRST) 22 Conector del ventilador (FAN_CPU)
Puente Posición Descripción
PSWD Las funciones de contraseña están
activadas (valor predeterminado).
Las funciones de contraseña están
desactivadas.
