Guida di consultazione rapida
299

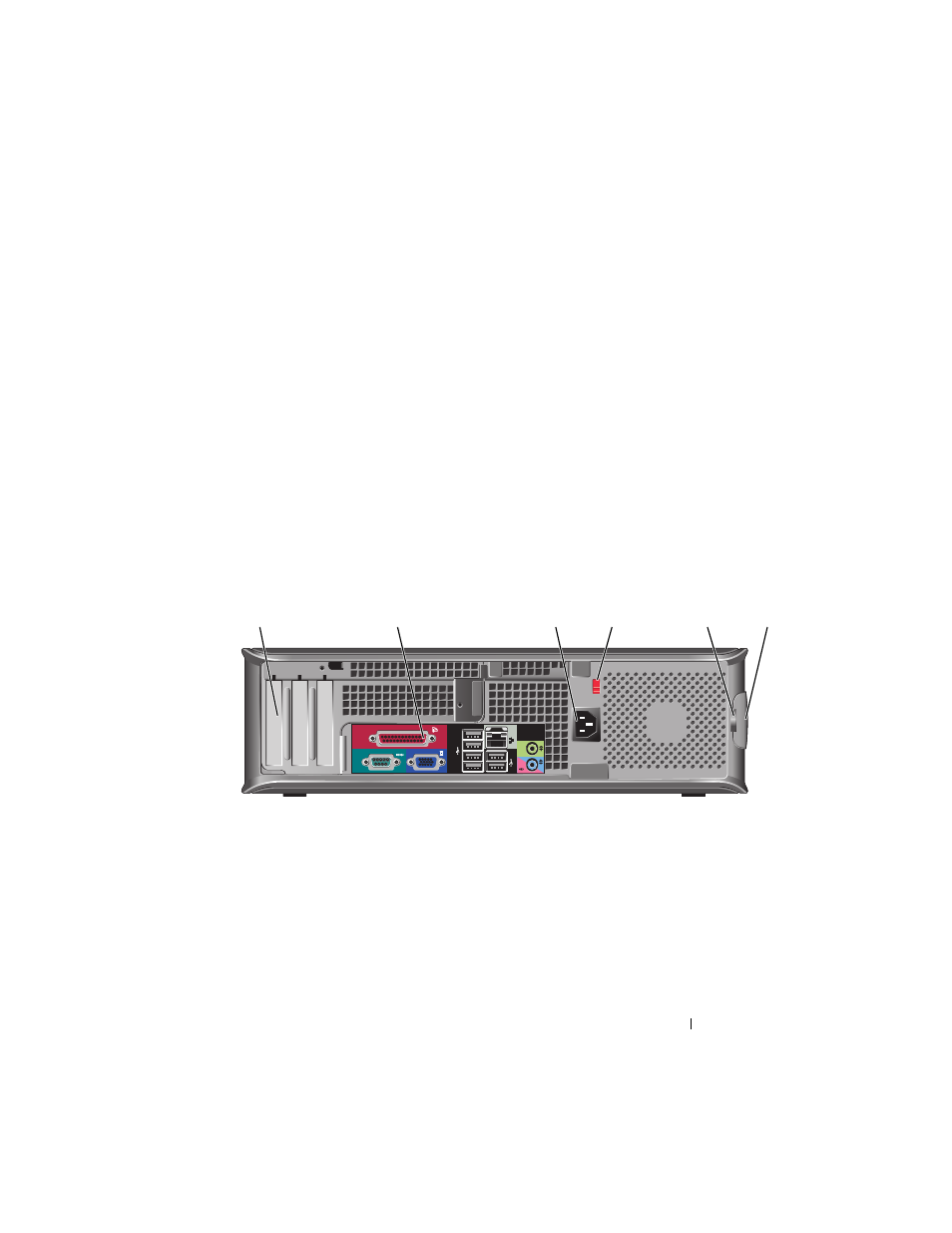

Vista posteriore
6
indicatori della
diagnostica
Utilizzare gli indicatori per contribuire a risolvere i problemi
di un computer in base al codice di diagnostica. Per ulteriori
informazioni, consultare "Indicatori della diagnostica" a
pagina 337.
7
spia di attività
del disco rigido
Questa spia lampeggia durante l'accesso al disco rigido.
8
connettore
della cuffia
Utilizzare il connettore della cuffia per collegare le cuffie e la
maggior parte dei tipi di altoparlanti.
9
connettore del
microfono
Utilizzare il connettore del microfono per collegare un
microfono.
10
alloggiamento
per unità da 3,5
pollici
Può contenere un'unità disco floppy opzionale, un secondo
disco rigido o un lettore scheda multimediale opzionale.
11
alloggiamento
per unità da
5,25 pollici
Può contenere un'unità ottica. Inserire un CD o DVD
(se supportati) in questa unità.
1
slot per schede (3) Accedere ai connettori per qualsiasi scheda installata PCI o
PCI Express, connettore PS/2, connettore eSATA, ecc.
N.B.
La vista posteriore del sistema sarà diversa se è
installato un riser.
2
connettori del
pannello
posteriore
Collegare le periferiche seriali, USB e così via nei connettori
appropriati (consultare "Connettori del pannello posteriore"
a pagina 300).
3
connettore di
alimentazione
Inserire il cavo di alimentazione.
5
1
2
3
4
6
