Guide de référence rapide
123

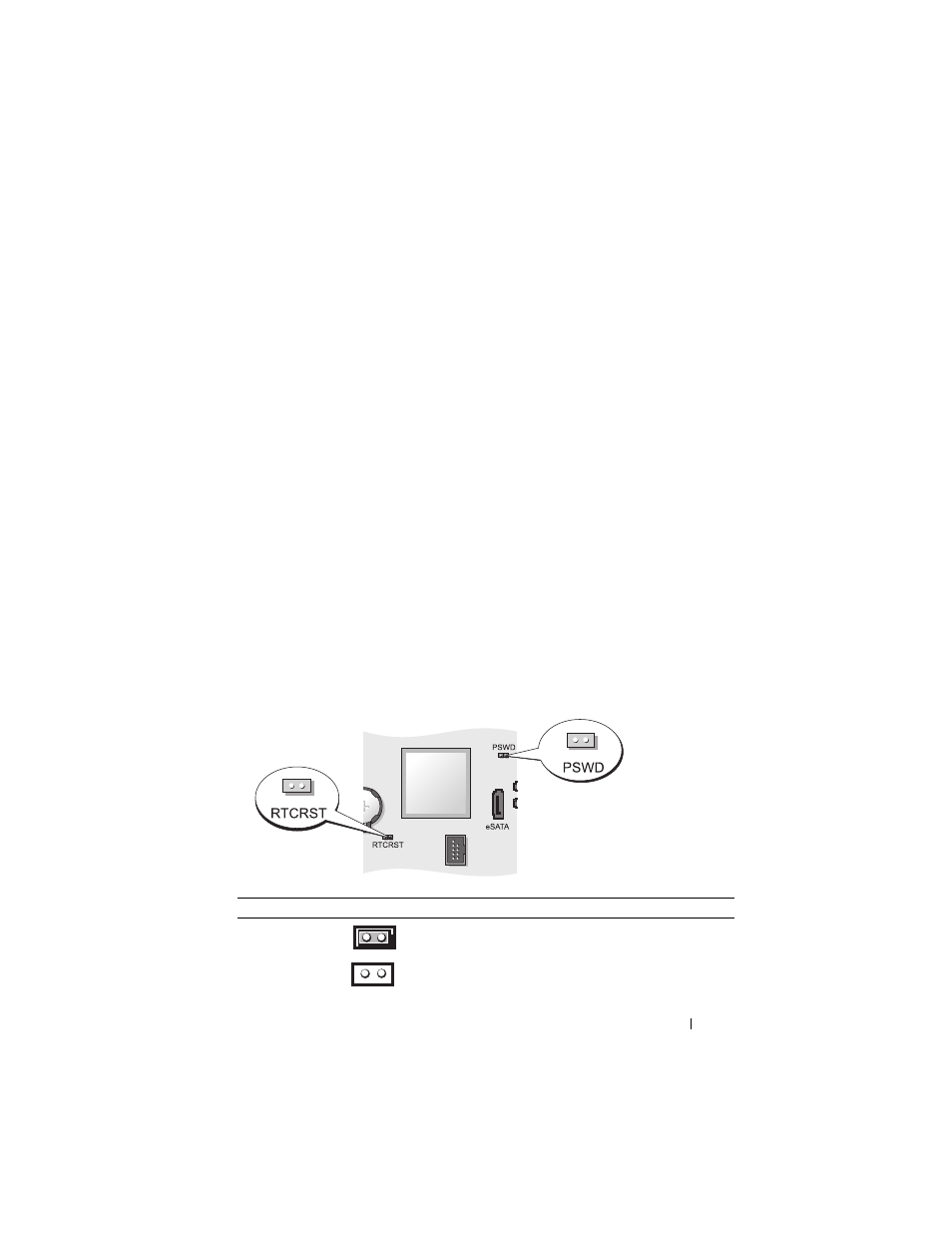

Paramètres des cavaliers
1 haut-parleur interne (INT_SPKR) 12 connecteur du commutateur
d'intrusion (INTRUDER)
2 connecteur du processeur (CPU) 13 support de pile (BATTERY)
3 connecteur d'alimentation du
processeur (12VPOWER) 14 connecteur PCI Express x16 (SLOT1)
4 connecteurs pour module de
mémoire (DIMM_1, DIMM_2,
DIMM_3, DIMM_4) 15 connecteur PCI (SLOT2)
5 cavalier du mot de passe (PSWD) 16 connecteur PCI (SLOT3)
6 connecteurs SATA (SATA0, SATA1,
SATA2) 17 connecteur de la carte adaptatrice
(utilise le port PCI-E/SLOT1 et le port
PCI /SLOT2)
7 connecteur du panneau avant
(FRONTPANEL) 18 connecteur série (SERIAL2)
8 connecteur d'alimentation (POWER) 19 haut-parleur de la carte système
(BEEP)
9 connecteur SATA externe (eSATA) 20 DEL d'alimentation aux (AUX_LED)
10 USB interne (INT_USB) 21 connecteur du lecteur de disquette
(DSKT)
11 cavalier de réinitialisation RTC
(RTCRST) 22 connecteur du ventilateur (FAN_CPU)
Cavalier Paramètre Description
PSWD Les fonctions de mot de passe sont activées
(configuration par défaut).
Les fonctions de mot de passe sont désactivées.
