5-6 SCSI バックプレーンドータカードの取り付け
www
.dell.com | support.dell.com

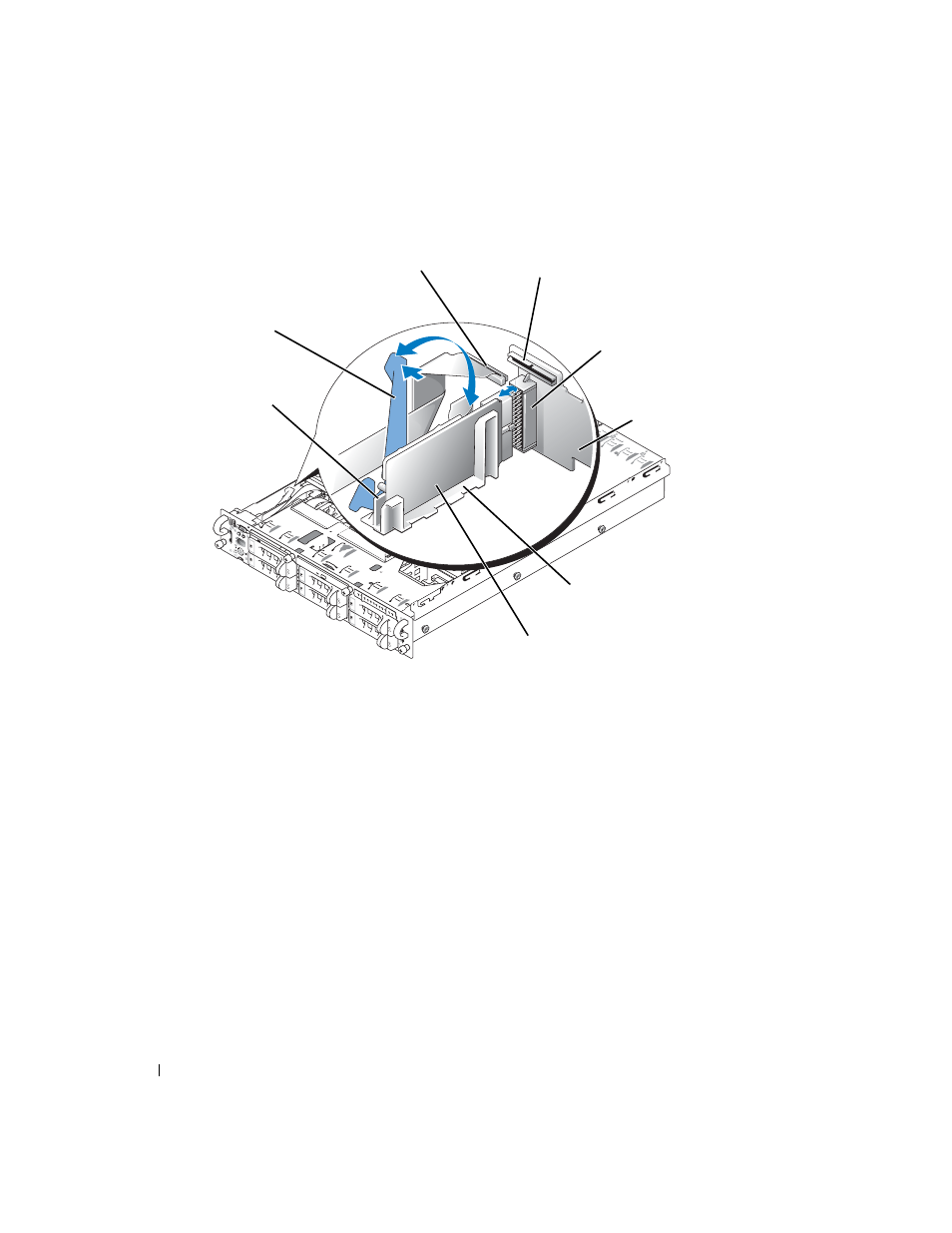

図 5-2 SCSI バックプレーンドータカードの取り付け
6 ドータカードは両側のカードガイドに挟まれた位置にきます。ドータカードは、次の手
順でカードガイドの間に取り付けて、バックプレーンのコネクタに接続します。
a
保持レバーが開の位置になっていることを確認します。
b
ドータカードの端を持って、カードコネクタが SCSI バックプレーンの方に、また保
持ペグが保持レバーの方に向くように配置します。図 5-2を参照してください。
c
カードを下ろしてカードガイドに入れます。
d
保持レバーを閉じ、ドータカードを SCSI バックプレーンコネクタにスライドさせ、
カードを所定の位置にロックします。図 5-2を参照してください。
7 ドライブベイ引き込みバーをシステム正面方向へ回転させます。図 5-3を参照してくだ
さい。
SCSI ドータカード
SCSI バックプレーン
保持レバー
SCSI ドータカードガイド
カードの保持ペグ
コントロールパネルケーブル
SCSI ドータカードバッ
クプレーンコネクタ
バックプレーンのコント
ロールパネルコネクタ
