5-4 SCSI バックプレーンドータカードの取り付け
www
.dell.com | support.dell.com

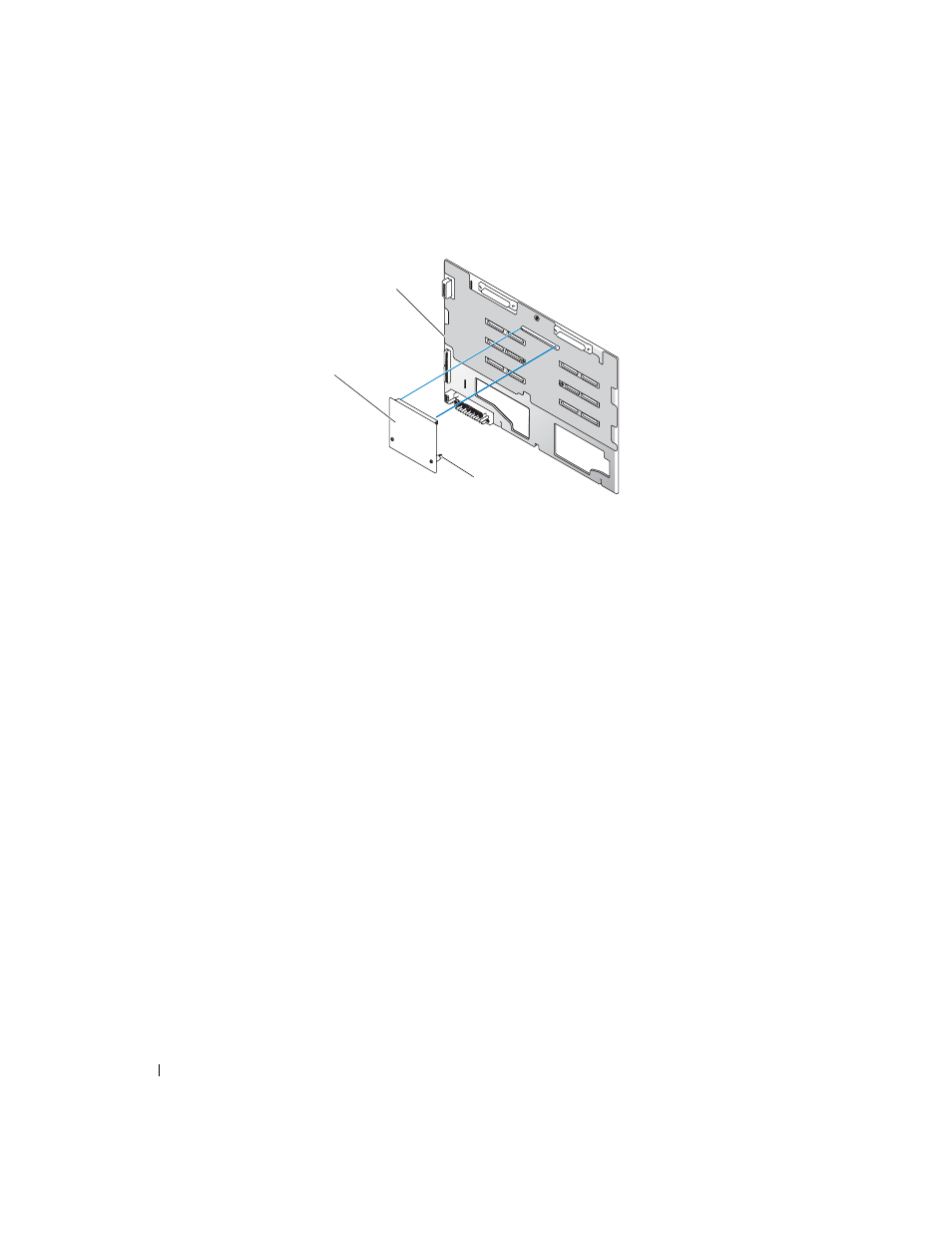

図 5-1 SCSI ドータカードの取り付け
8 オプションの内蔵 ROMB コントローラを 2 x 4 スプリットバックプレーン構成で使用
するには、
a
ライザカードのチャネル A を SCSI バックプレーンの SCSIA コネクタに接続しま
す。このチャネルは起動ドライブ（ドライブ 0）と、ドライブ 1、2、および 3 を制御し
ます。
b
ライザカードの SCSI チャネル B を SCSI バックプレーンの SCSIB コネクタに接続
します。このチャネルはドライブ 4、5、8、および 9 を制御します。
オプションの内蔵 RAID コントローラを 2 x 4 スプリットバックプレーン構成で使用す
るには、
a
コントローラカードの SCSI チャネル A（チャネル 0）を SCSI バックプレーンの
SCSIA
コネクタに接続します。このチャネルは起動ドライブ（ドライブ 0）と、ドライ
ブ 1、2、および 3 を制御します。
b
コントローラカードの SCSI チャネル B （チャネル 1）を SCSI バックプレーンの SCSIB
コネクタに接続します。このチャネルはドライブ 4、5、8、および 9 を制御します。
9 ドライブトレイをスライドさせて、稼働位置に戻します。
a
正面パネルの両側を持って、ドライブトレイが稼働位置にくるまで後方へスライド
させます。
b
ドライブトレイリリースレバーをシステム背面方向へ回転させます。
c #2 プラスドライバで、ドライブトレイリリースハンドルをシャーシに固定してい
る拘束ネジを締め付けます。
10 システムカバーを閉じます。
11 システムおよびシステムに接続されている周辺機器を電源コンセントに接続し、電源を
入れます。
SCSI ドータカード
SCSI バックプレーンボード
突起（2）
