Installieren der SCSI-Rückwandplatinen-Tochterkarte

4-7

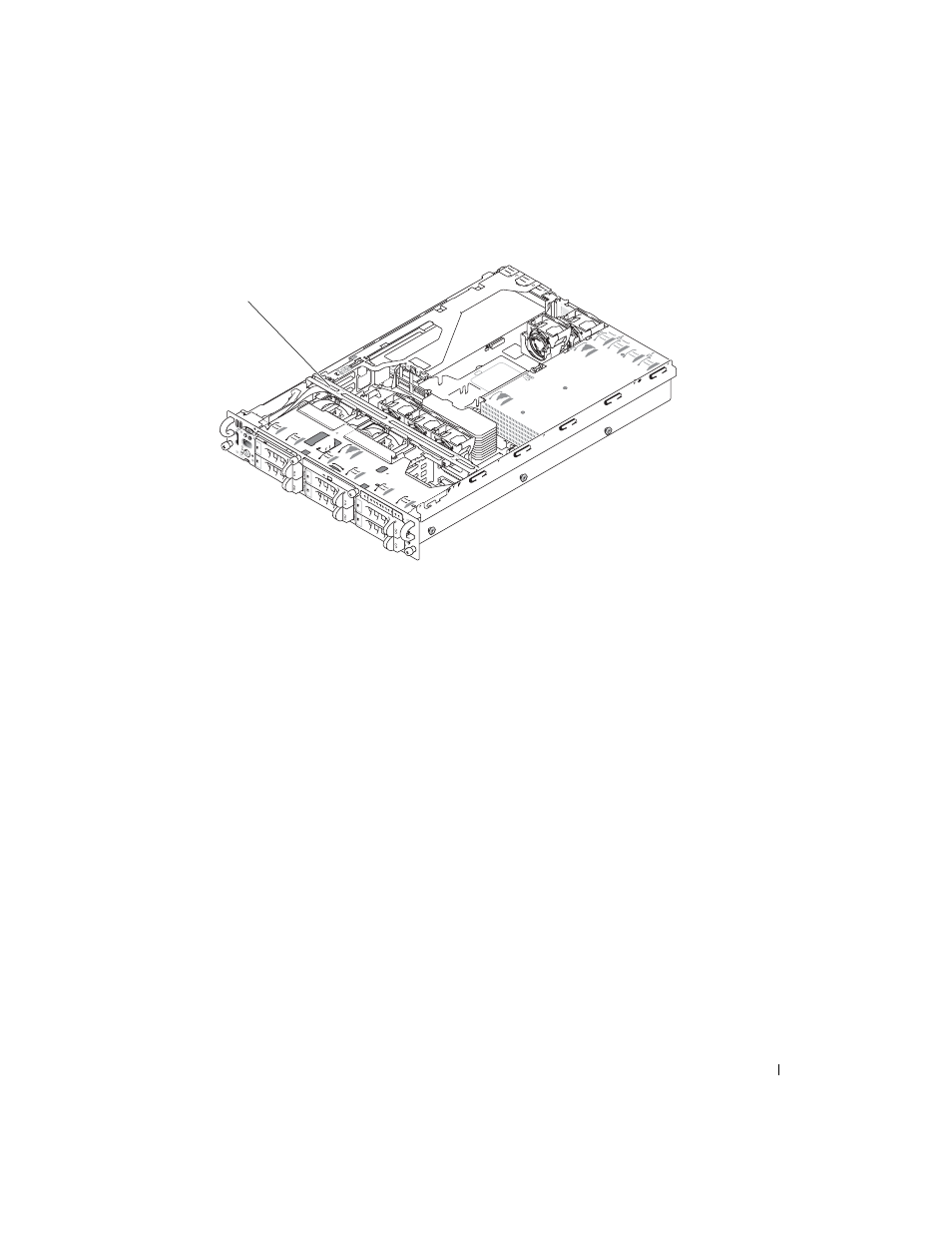

Abbildung 4-3.

Sperrriegel des Laufwerksschachts

8

Schließen Sie das Systemsteuerungskabel wieder an den Anschluss auf der Rückwandplatine
an. Siehe Abbildung 4-2.

9

So nutzen Sie den optional integrierten ROMB-Controller in einer Konfiguration mit
geteilter Rückwandplatine:

a

Verbinden Sie Kanal A der Riser-Karte mit Anschluss SCSIA der SCSI-Rückwandplatine.
Dieser Kanal steuert das Startlaufwerk (Laufwerk 0) und Laufwerk 1.

b

Verbinden Sie SCSI-Kanal B der Riser-Karte mit Anschluss SCSIB der SCSI-Rückwand-
platine. Dieser Kanal steuert die Laufwerke 2 bis 5.

Sperrriegel des Laufwerksschachts
