Instalación de los componentes del sistema
93

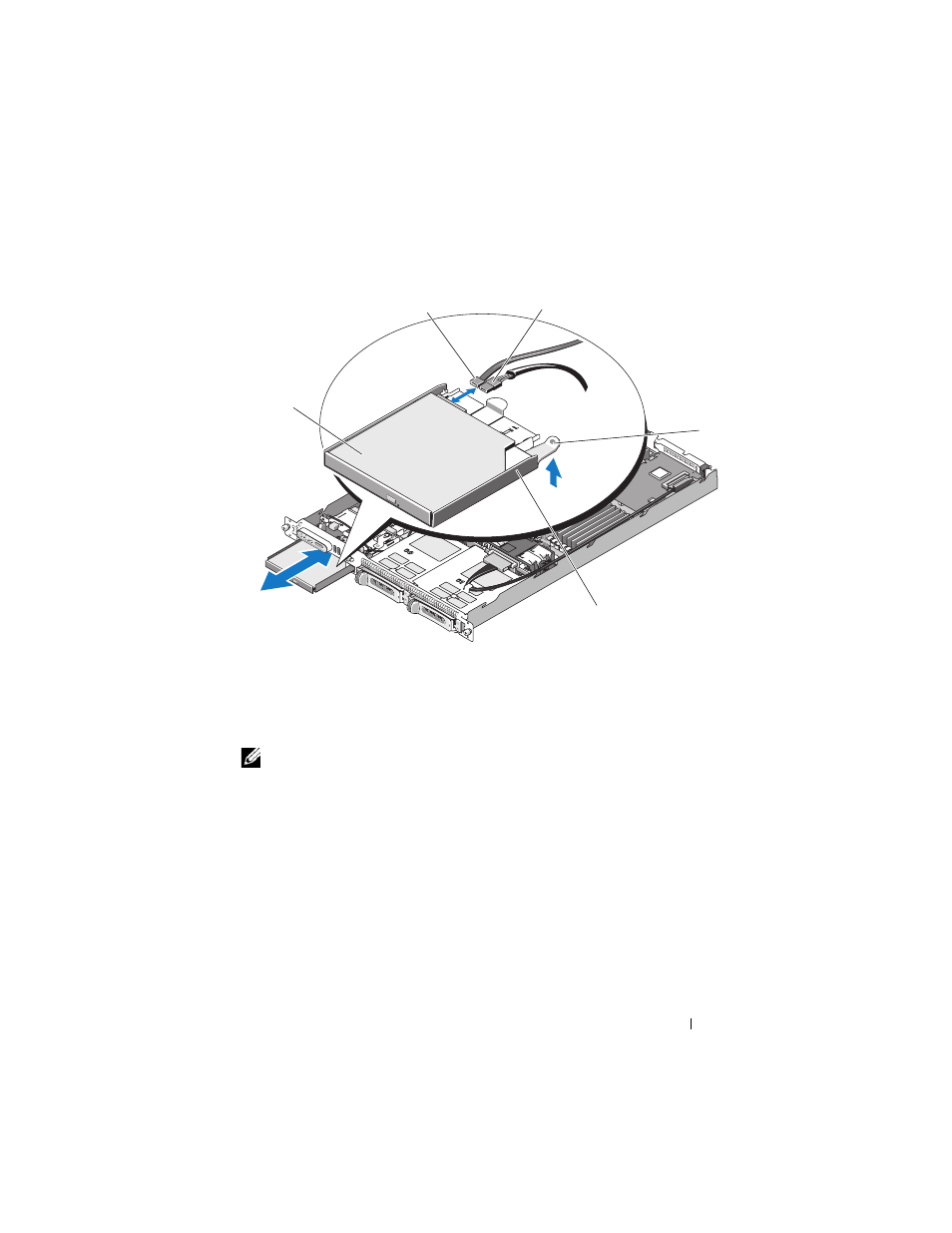

Ilustración 3-8. Extracción e instalación de la unidad óptica opcional
NOTA:
En la ilustración anterior, el cable 12C se representa conectado por encima
del cableado del panel de control. Este cable se debería pasar por debajo del cable
del panel de control y del conector de memoria USB interna. El cable 12C se asienta
en un gancho de guía para cables situado justo debajo del conector del panel de
control.
1 Unidad óptica 2 Cable de interfaz de la unidad óptica
3 Cable de alimentación 4 Lengüeta de liberación de la unidad óptica
5 Bandeja de la unidad óptica
4
2
1
3
5
