Instalación de los componentes del sistema

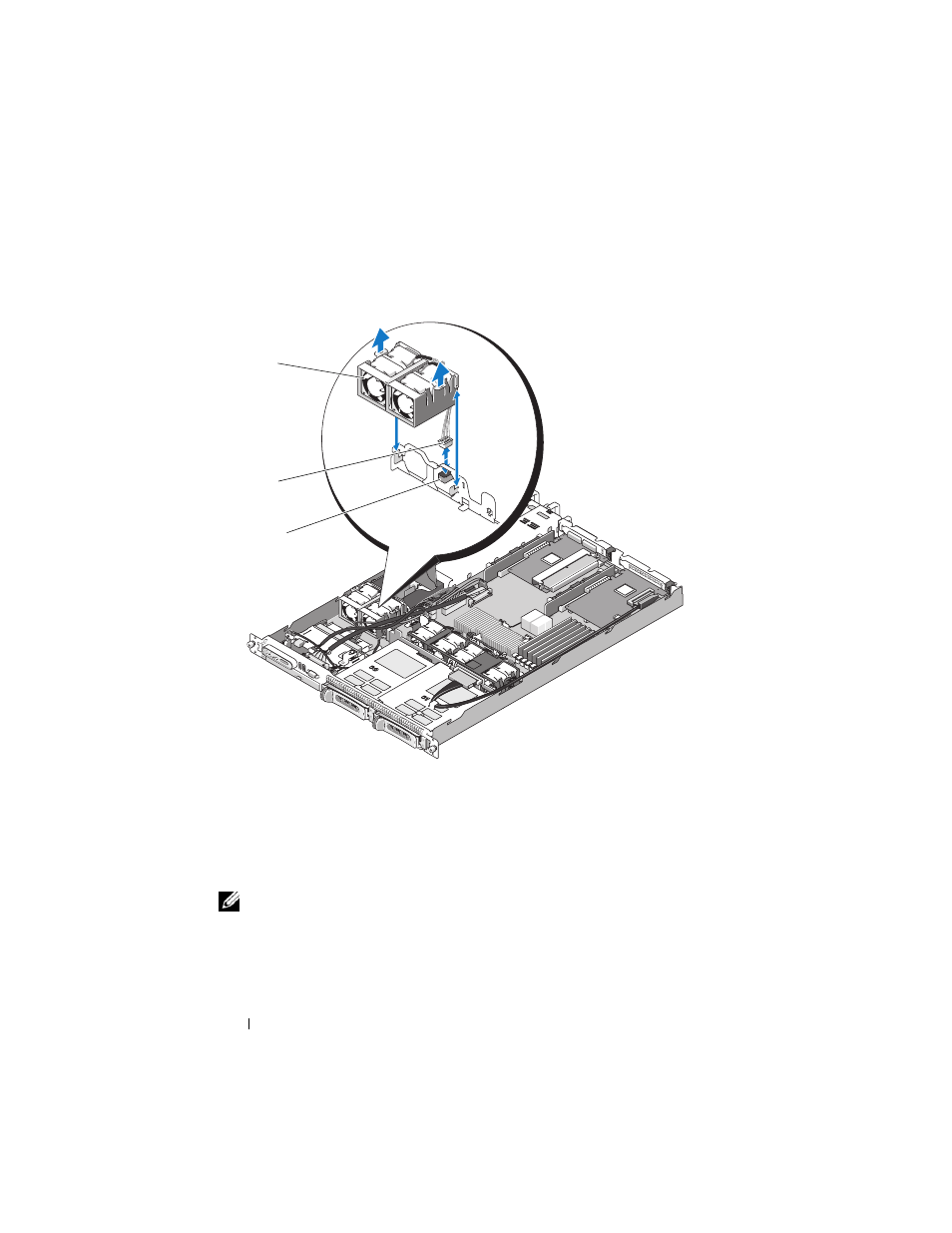

Ilustración 3-11.
Instalación y extracción del ensamblaje del ventilador de la fuente
de alimentación
NOTA:
En la ilustración anterior, el cable 12C se representa conectado por encima
del cableado del panel de control. Este cable se debería pasar por debajo del cable
del panel de control y del conector de memoria USB interna. El cable 12C se asienta
en un gancho de guía para cables situado justo debajo del conector del panel de
control.
1
Ensamblaje del ventilador de
la fuente de alimentación
2
Conector y cables del ventilador
3
Conector FAN_MOD de la
placa de distribución de
alimentación
1
2
3
