Page 20

20
Información sobre el sistema
Componentes e indicadores del panel posterior
En la ilustración 1-3 se muestran los controles, los indicadores y los conec-
tores ubicados en el panel posterior del sistema.

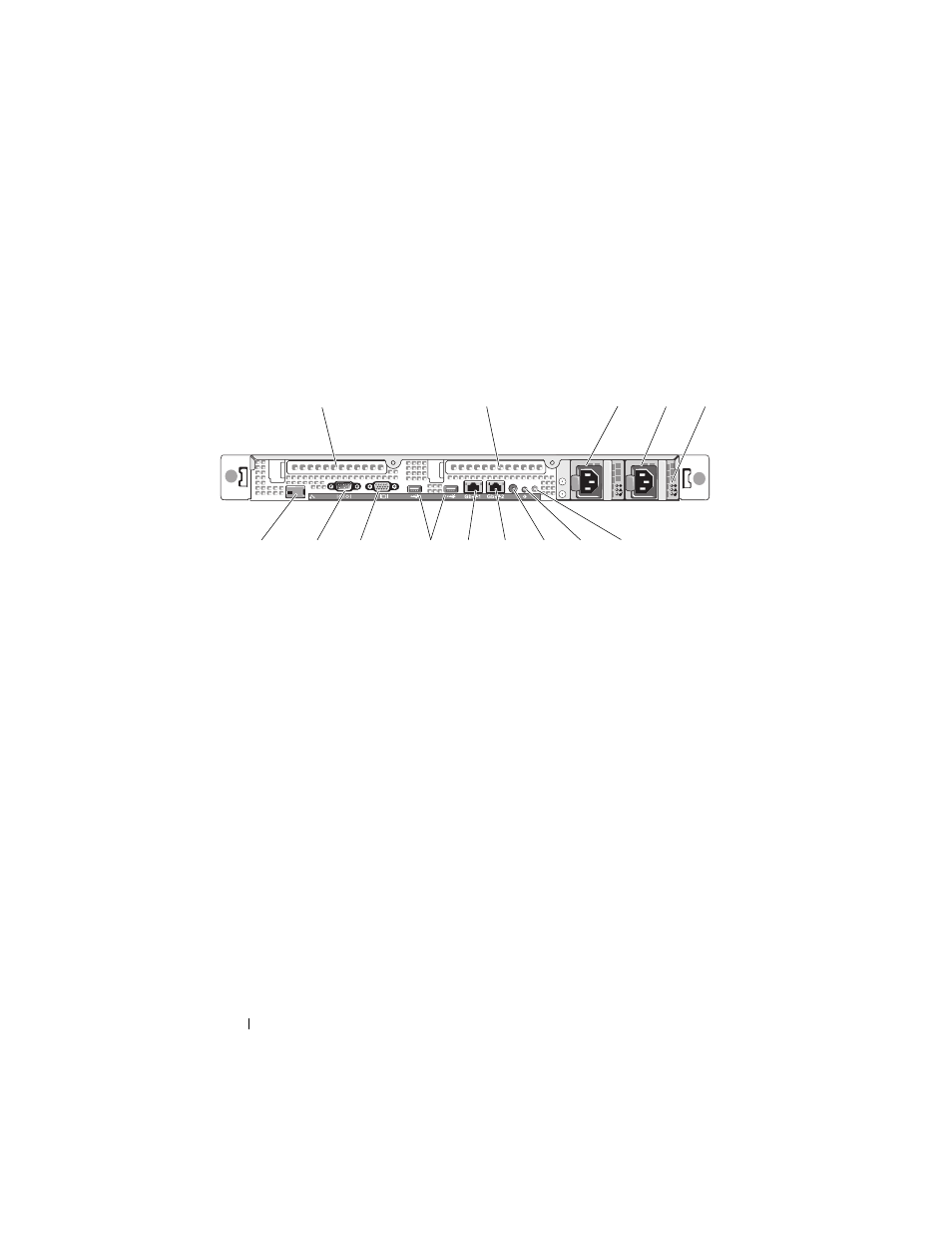

Ilustración 1-3.
Componentes e indicadores del panel posterior
1
Ranura PCIe 1: tarjeta vertical
2
Ranura PCIe 2: tarjeta vertical
3
Compartimiento para fuente de
alimentación 1 (PS1)
4
Compartimiento para fuente
de alimentación 2 (PS2)
5
Indicadores de la fuente de
alimentación redundante (2)
6
Botón de identificación
del sistema
7
Indicador de estado del sistema
8
Conector indicador de estado
del sistema
9
Conector NIC2 (Gb)
10
Conector NIC1 (Gb)
11
Conectores USB compatibles
con USB 2.0 (2)
12
Conector de vídeo
13
Conector serie
14
Conector de las controladora de
acceso remoto (RAC) (opcional)
8
6
7
10
9
11
13
12
14
2
4
3
1
5
