Conectores de la placa base

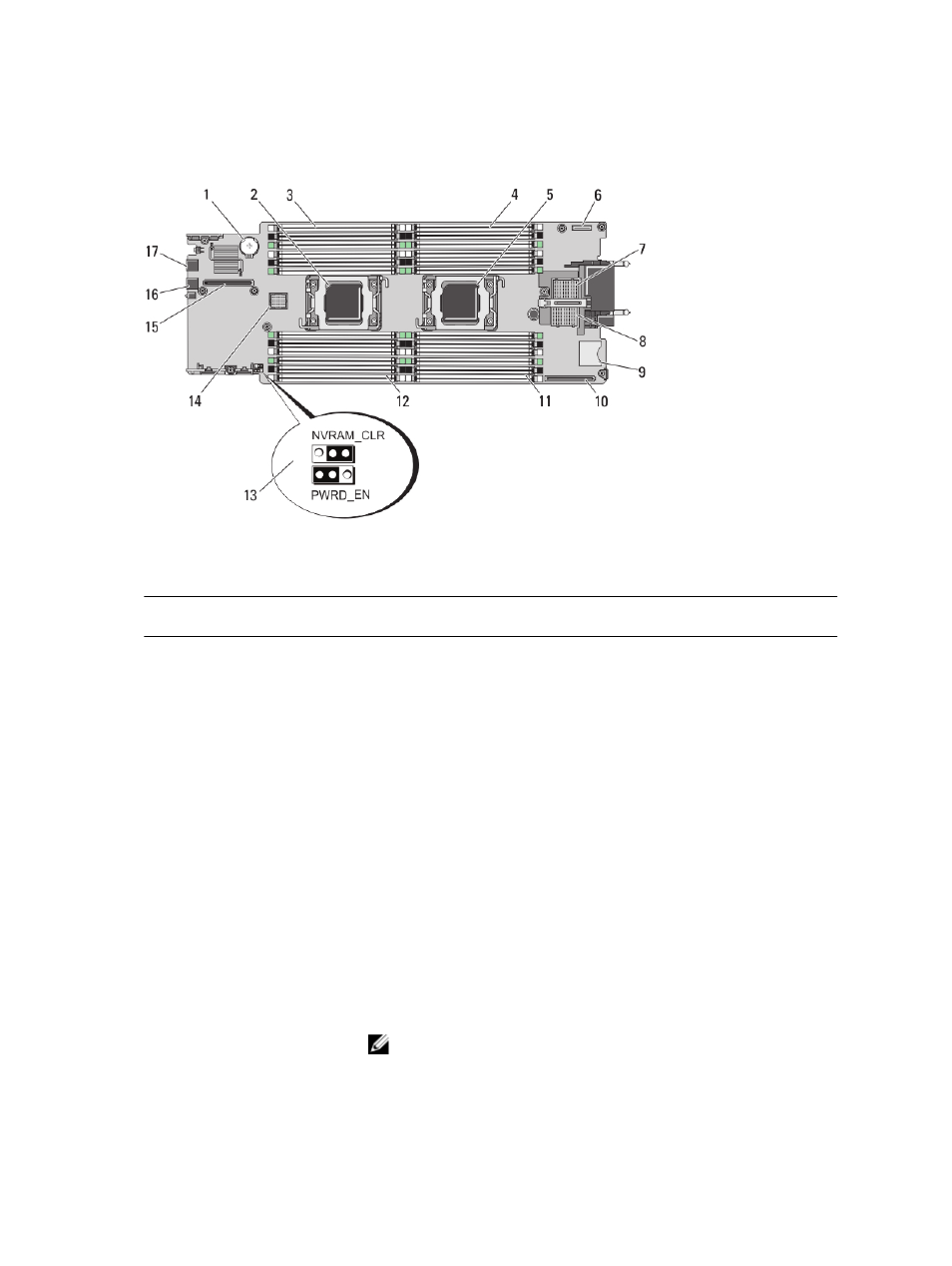

Ilustración 25. Conectores de la placa base
Tabla 5. Conectores de la placa base
Eleme
nto
Conector Descripción
1 BATTERY Conector para la pila de tipo botón de 3 V
2 CPU2 Zócalo del procesador 2
3 B3, B7, B11, B4, B8, B12 Zócalos del módulo de memoria (para el procesador 2)
4 A1, A5, A9, A2, A6, A10 Zócalos del módulo de memoria (para el procesador 1)
5 CPU1 Zócalo del procesador 1
6 MANAGEMENT RISER Conector de la tarjeta vertical de administración
7 MEZZ1_FAB_C Conector de la tarjeta intermedia PCIe para red Fabric C
8 MEZZ2_FAB_B Conector de la tarjeta intermedia PCIe para red Fabric B
9 vFLASH Conector para tarjetas vFlash SD
10 NETWORK DAUGHTER
CARD Conector de tarjeta de red secundaria
11 A3, A7, A11, A4, A8, A12 Zócalos del módulo de memoria (para el procesador 1)
12 B1, B5, B9, B2, B6, B10 Zócalos del módulo de memoria (para el procesador 2)
13 PWRD_EN, NVRAM_CLR Puentes de configuración del sistema
NOTA: Para el acceso, se debe extraer la placa base.
14 HD_BP Conector del plano posterior de la unidad de disco duro/SSD
