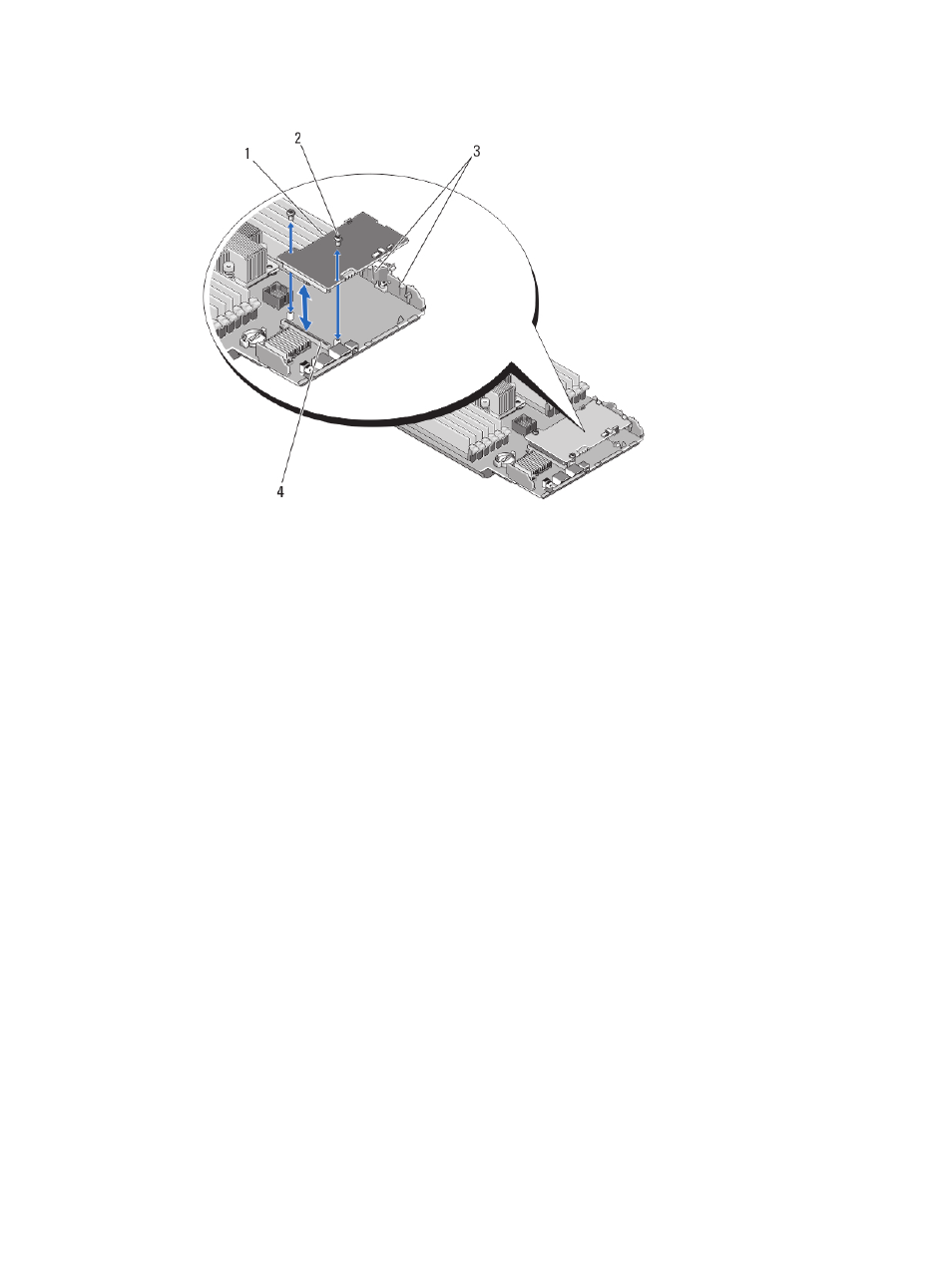

Ilustración 24. Extracción y colocación de la tarjeta controladora de almacenamiento
1. Tarjeta controladora de almacenamiento
2. Tornillos (2)
3. Lengüeta
4. Conector
Instalación de la tarjeta controladora de almacenamiento
1. Sujetándola por sus bordes, coloque la tarjeta controladora de almacenamiento de tal modo que su conector
quede alineado con el conector de la placa base.
2. Ajuste el otro extremo de la tarjeta de tal modo que el borde quede encajado debajo de las dos lengüetas del
soporte de plástico.
3. Inserte firmemente el conector de la tarjeta controladora en el conector de la placa base hasta que encaje por
completo.
4. Coloque los dos tornillos para encajar la tarjeta de la controladora de almacenamiento en la placa base del módulo
de servidor.
5. Vuelva a instalar la placa base.
6. Instale el módulo de servidor en el gabinete.
