Instalación de los componentes del sistema
91
Extracción de la unidad óptica del sistema
PRECAUCIÓN:
los técnicos de servicio especializados son las únicas personas autorizadas para retirar las
cubiertas y acceder a los componentes internos del sistema. Consulte la Guía de información del producto para
obtener información completa sobre las precauciones de seguridad, la manipulación de las piezas internas del
ordenador y la protección contra descargas electrostáticas.
1 Apague el sistema, incluidos los periféricos conectados, y desconecte el sistema de la toma eléctrica.
2 Abra el sistema. Consulte “Apertura del sistema” en la página 62.
3 Desconecte el cable de la unidad óptica y el cable de alimentación de la parte posterior de la bandeja
de la unidad óptica.
4 Para extraer la unidad óptica, tire hacia arriba de la lengüeta de liberación azul situada en la parte
posterior de la bandeja de la unidad óptica y empuje la bandeja para extraerla del sistema.
Vea la figura 3-19.

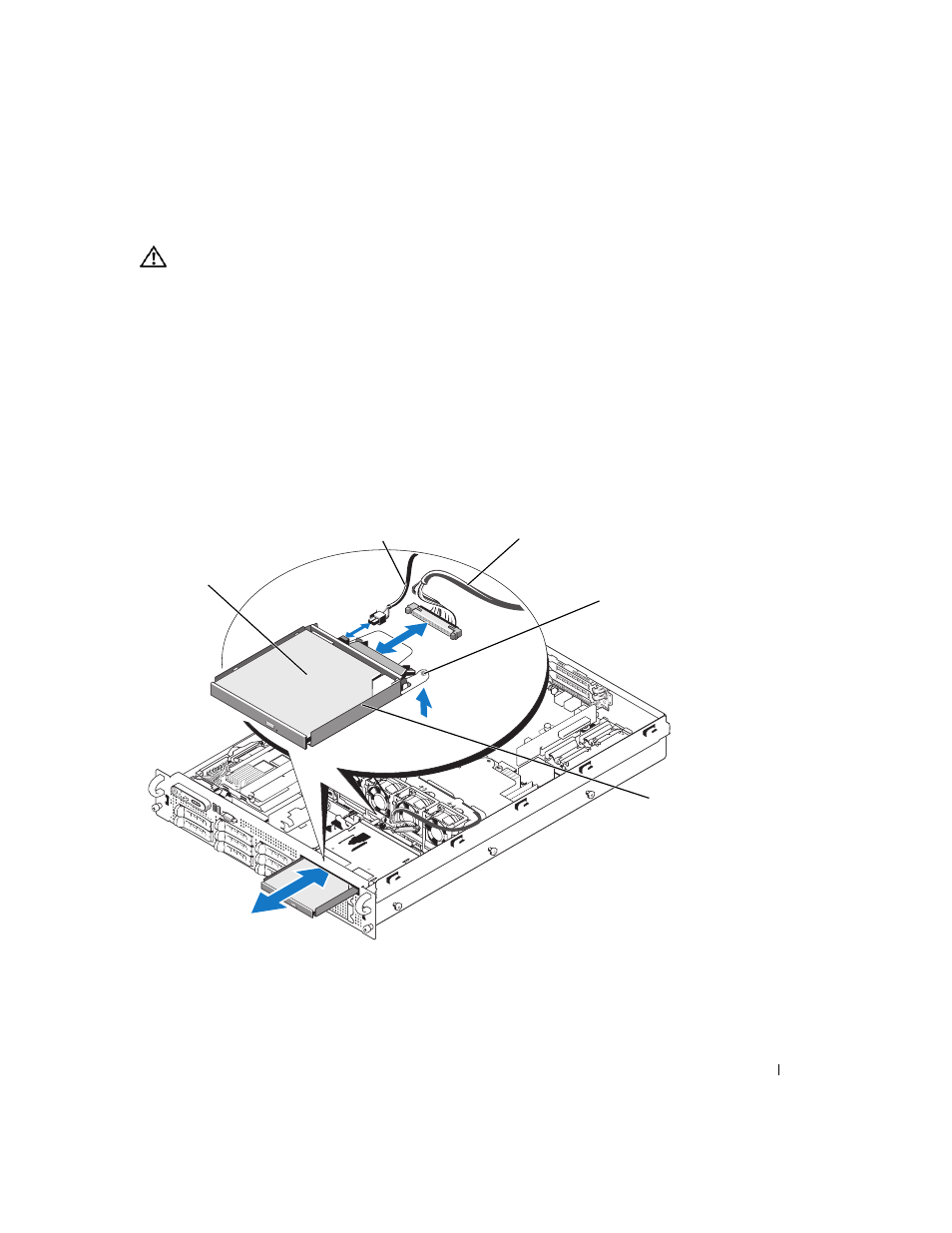

Figura 3-19. Extracción e instalación de la bandeja de la unidad óptica
1 Unidad óptica 2 Cable de alimentación 3 Cable de la unidad óptica
4 Lengüeta de liberación
de la unidad óptica 5 Bandeja de la unidad óptica
4
1
5
3 2
