Instalación de los componentes del sistema
85
b
Gire el lado izquierdo del soporte hacia arriba hasta que las lengüetas del lado derecho del soporte
se desenganchen de la bandeja de la placa base.
c
Extraiga el soporte del sistema.

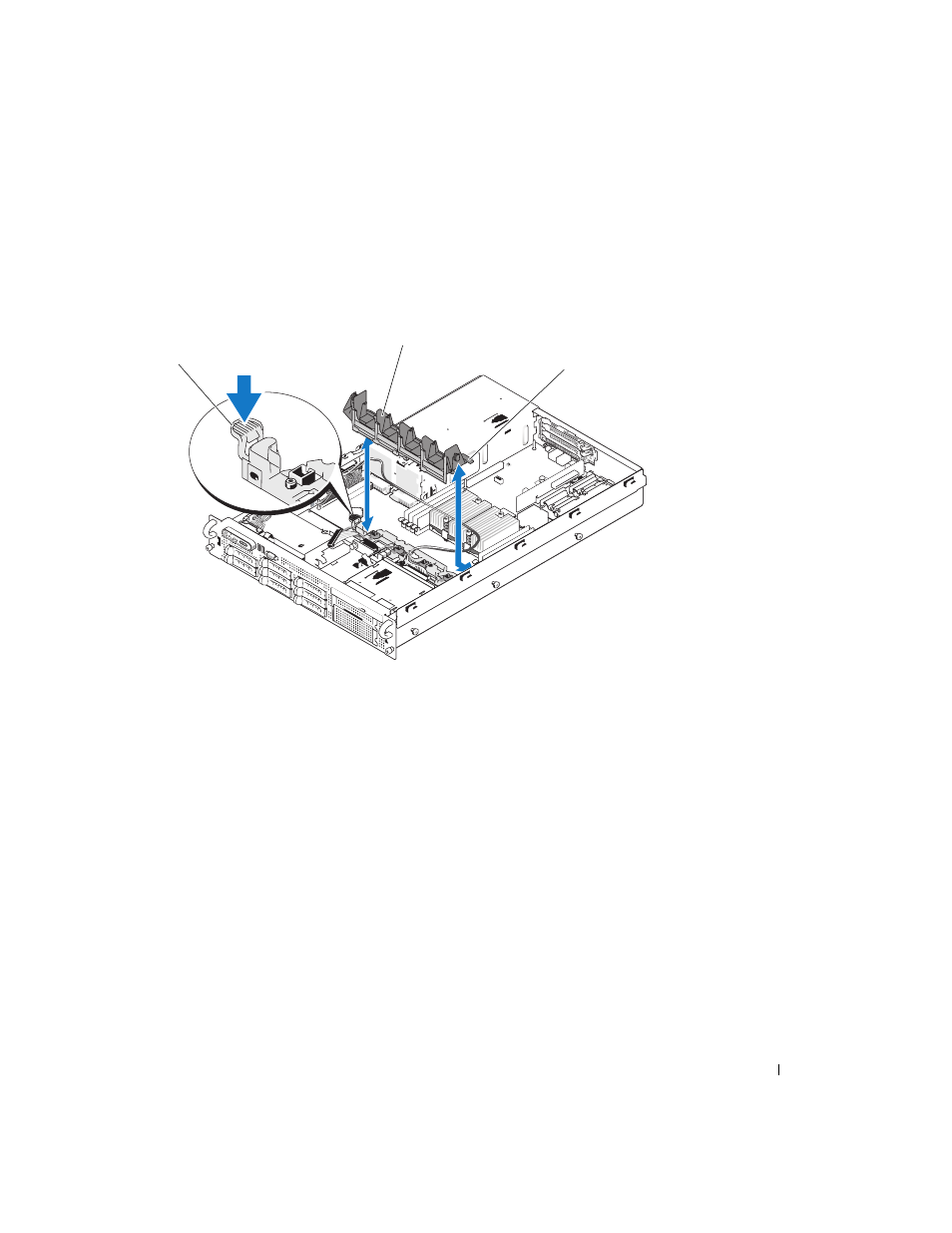

Figura 3-16.
Extracción e instalación del soporte del ventilador
Colocación del soporte del ventilador
1 Inserte las dos lengüetas del lado derecho del soporte del ventilador en las dos ranuras de la bandeja
de la placa base.
2 Gire el extremo izquierdo del soporte del ventilador hacia abajo e introdúzcalo en el sistema hasta
que el pestillo de liberación y el gancho de plástico queden completamente encajados.
3 Vuelva a instalar la tarjeta secundaria de la controladora SAS. Consulte “Instalación de la tarjeta
secundaria de la controladora SAS” en la página 72.
4 Vuelva a colocar los ventiladores en el soporte del ventilador. Consulte “Colocación de un ventilador
de refrigeración” en la página 71.
5 Reinstale la cubierta de refrigeración. Consulte “Instalación de la cubierta de refrigeración”
6 Cierre el sistema. Consulte “Cierre del sistema” en la página 62.
7 Vuelva a conectar el sistema a la toma eléctrica y enciéndalo junto con los periféricos que tenga
conectados.
1
Pestillo de liberación
2
Soporte del ventilador
3
Lengüetas (2)
1
3
2
