Figura 3-18 – Dell PowerEdge 2970 User Manual
Page 89

Instalación de los componentes del sistema
89

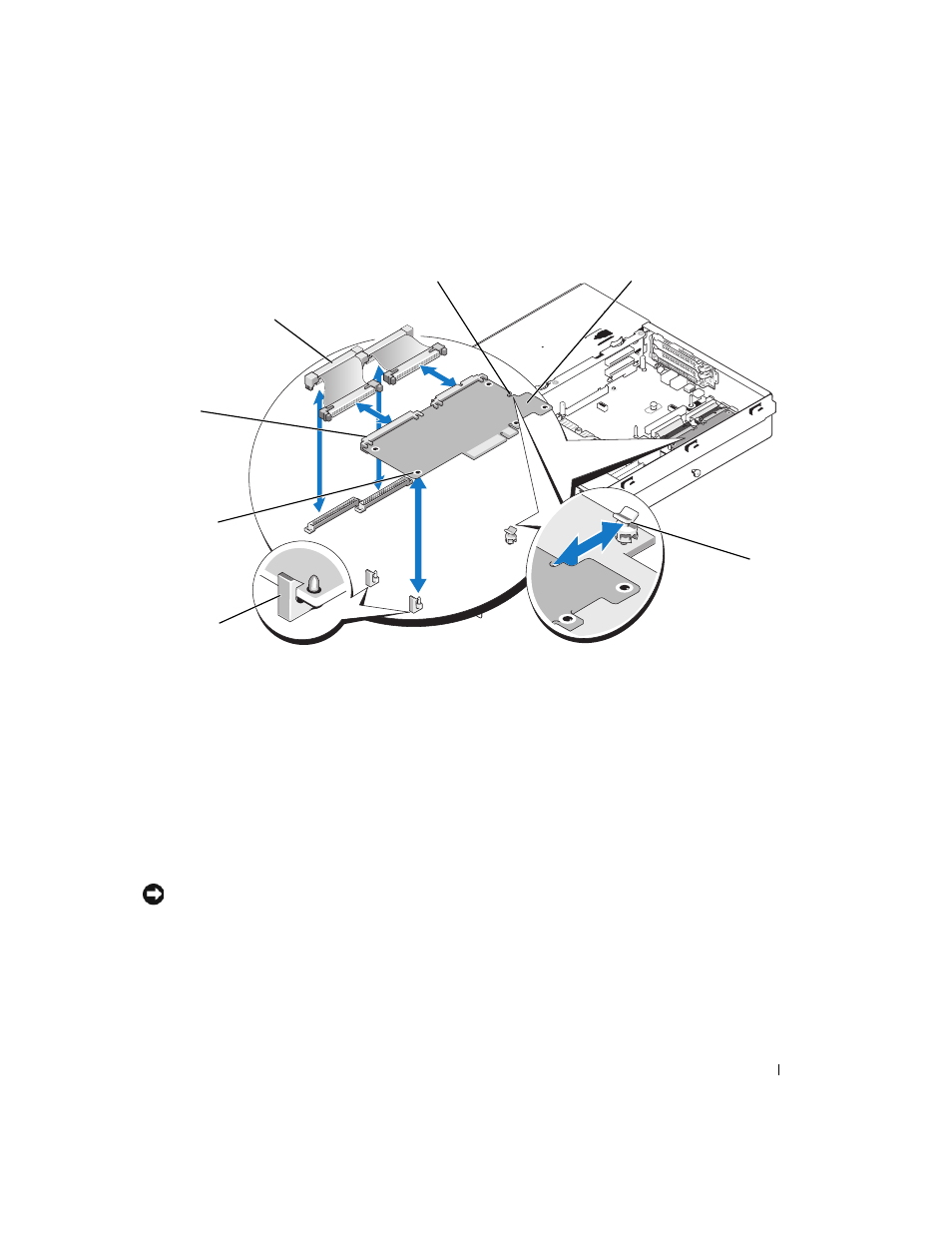

Figura 3-18.
Instalación y extracción de una tarjeta RAC
5 Tire de una de las lengüetas azules de un soporte de retención y extraiga suavemente el borde de
la tarjeta RAC del soporte. Repita el mismo procedimiento para el otro soporte de retención.
6 Incline el extremo libre de la tarjeta RAC hacia arriba y extráigala de los separadores de soporte.
7 Si no va a instalar ninguna tarjeta RAC, desconecte y extraiga los cables planos de la placa base y cierre
el sistema. Consulte “Cierre del sistema” en la página 62.
AVISO:
al desconectar los cables RAC de la placa base, apriete los extremos metálicos de los conectores del
cable y extraiga con cuidado el conector del zócalo. no tire del cable para desconectar el conector. Si lo hace,
puede dañar el cable.
1
Conectores de tarjetas RAC (2)
2
Cables de la tarjeta RAC (2)
3
Orificio de los separadores
de retención
4
Tarjeta RAC
5
Separador de retención
6
Orificios de separador de soporte (2)
7
Separadores de soporte (2)
4
6
5
3
1
2
7
