8 Levante la pantalla y apártela del equipo en un ángulo de 90 grados. Asegúrese de que los
cables de la antena, el cable del indicador, y el cable de la pantalla estén separados de los
canales de encaminamiento y de que los cables se muevan sin problemas cuando levante la
pantalla.
Cuando cambie la pantalla, asegúrese de que el cable de la pantalla y el cable del indicador estén
bien colocados debajo de las pestañas de los canales de encaminamiento. Inserte los cables de la
antena a través de la abertura de la cubierta de la bisagra y, a continuación, a través del orificio
de la placa base. Asegúrese de que los cables de la antena no estén torcidos y que estén bien
sujetos a la minitarjeta PCI.
Unidad óptica
PRECAUCIÓN:
antes de comenzar cualquiera de los procedimientos de esta sección, siga las
instrucciones de seguridad que se encuentran en la Guía de información del producto.
1 Siga los procedimientos que se indican en el apartado “Antes de comenzar” en la página 83.
2 Dé la vuelta al equipo.

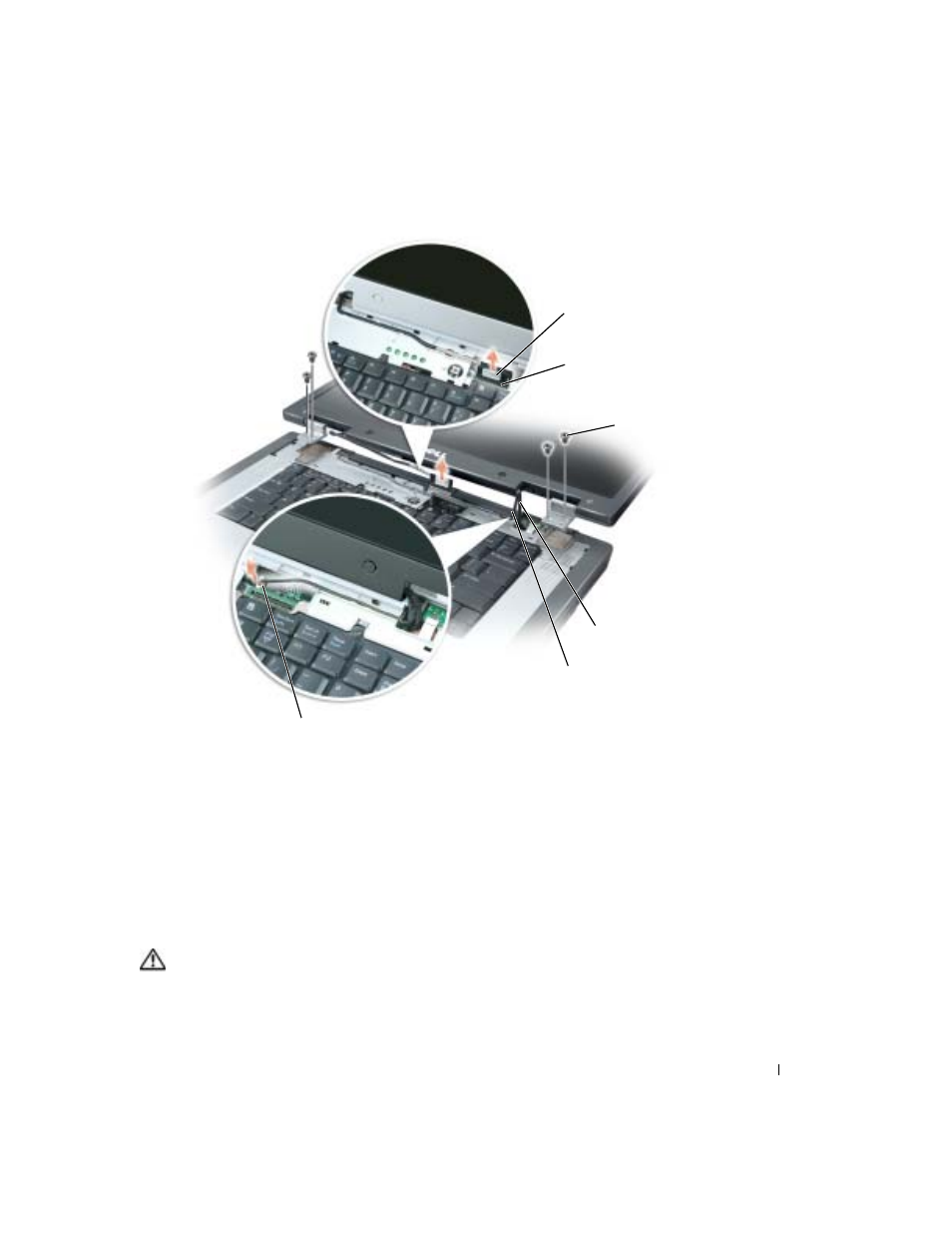

Tornillos (4)
Lengüeta de tiro del
cable de la pantalla
Conector del cable
de la pantalla
Conector del cable del indicador personalizable
Cables de antena
Cable del indicador
personalizable
