Uso de CD, DVD y otros soportes multimedia
41
1 Apague el equipo y el televisor o el dispositivo de audio que desea conectar.
2 Conecte el cable del adaptador de TV y audio digital al conector de S-vídeo para salida de
TV del equipo.
3 Conecte un extremo del cable de S-vídeo al conector de entrada de S-vídeo en el cable del
adaptador de audio digital y TV.
4 Conecte el otro extremo del cable de S-vídeo al conector de entrada de S-vídeo de la
televisión.
5 Conecte un extremo del cable de audio digital S/PDIF al conector de audio digital en el
cable del adaptador de TV y audio digital.
6 Conecte el otro extremo del cable de audio digital S/PDIF al conector de entrada de audio
del televisor u otro dispositivo de audio.

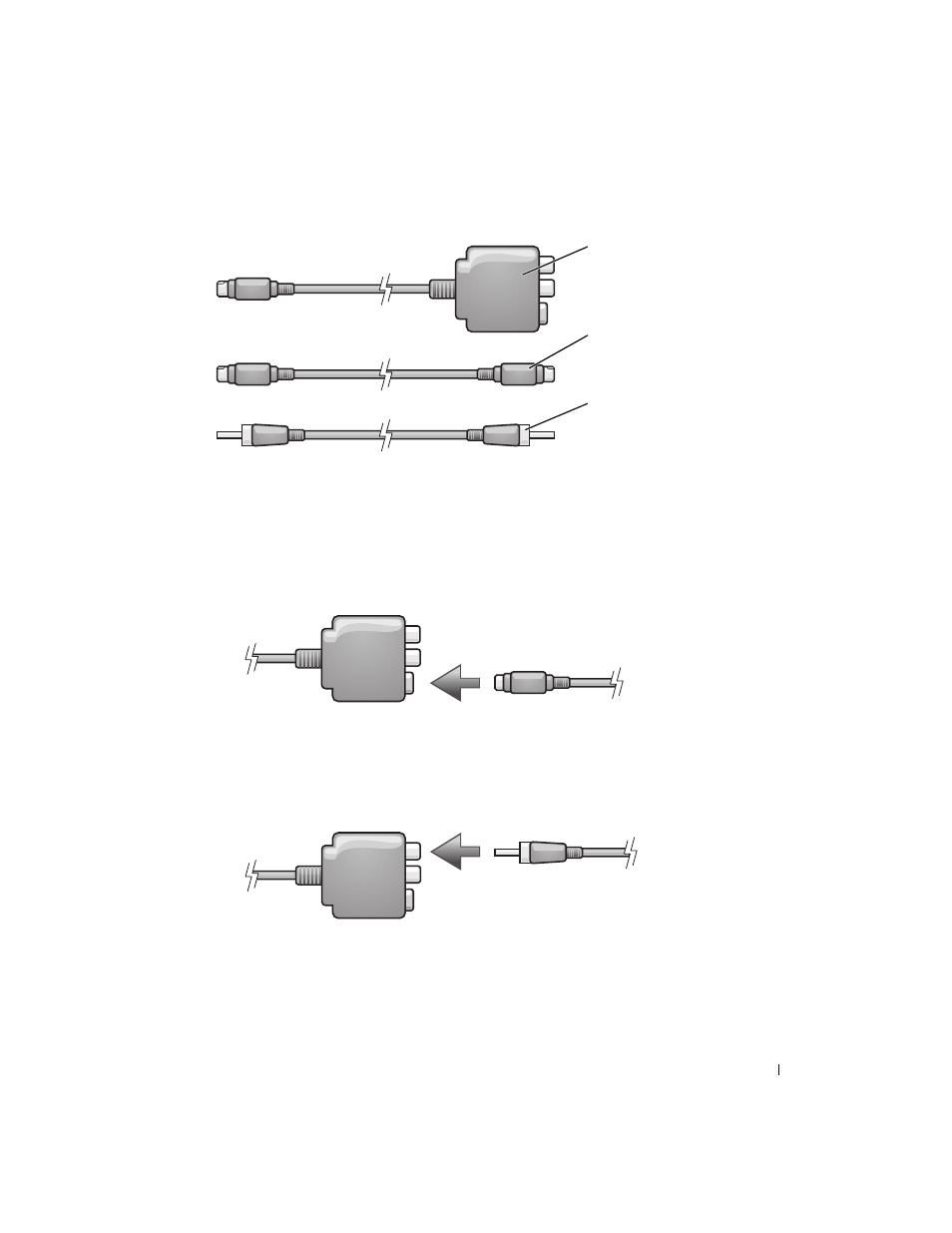

Cable de audio
digital S/PDIF
Cable del
adaptador de
audio digital y TV
Cable de S-vídeo
