l El acuerdo de licencia
l El disquete de Utilidades de configuración de PERC 4
Paso 2 Desconectar el sistema
Apague el sistema y retire el cable de alimentación de CA. Desconecte el sistema de cualquier tipo de red antes de instalar el controlador. Retire la cubierta del
sistema. Consulte la documentación del sistema para obtener las instrucciones.
Paso 3 Configurar los puentes
Asegúrese de que la configuración de los puentes del controlador PERC 4/SC o PERC 4/DC es la correcta. A continuación, se facilitan unos diagramas de los
controladores en los que se muestran sus puentes y conectores, así
como unas tablas en las que se describen. Seleccione su controlador de entre los que se
muestran en las siguientes páginas.
Puentes y conectores de PERC 4/SC

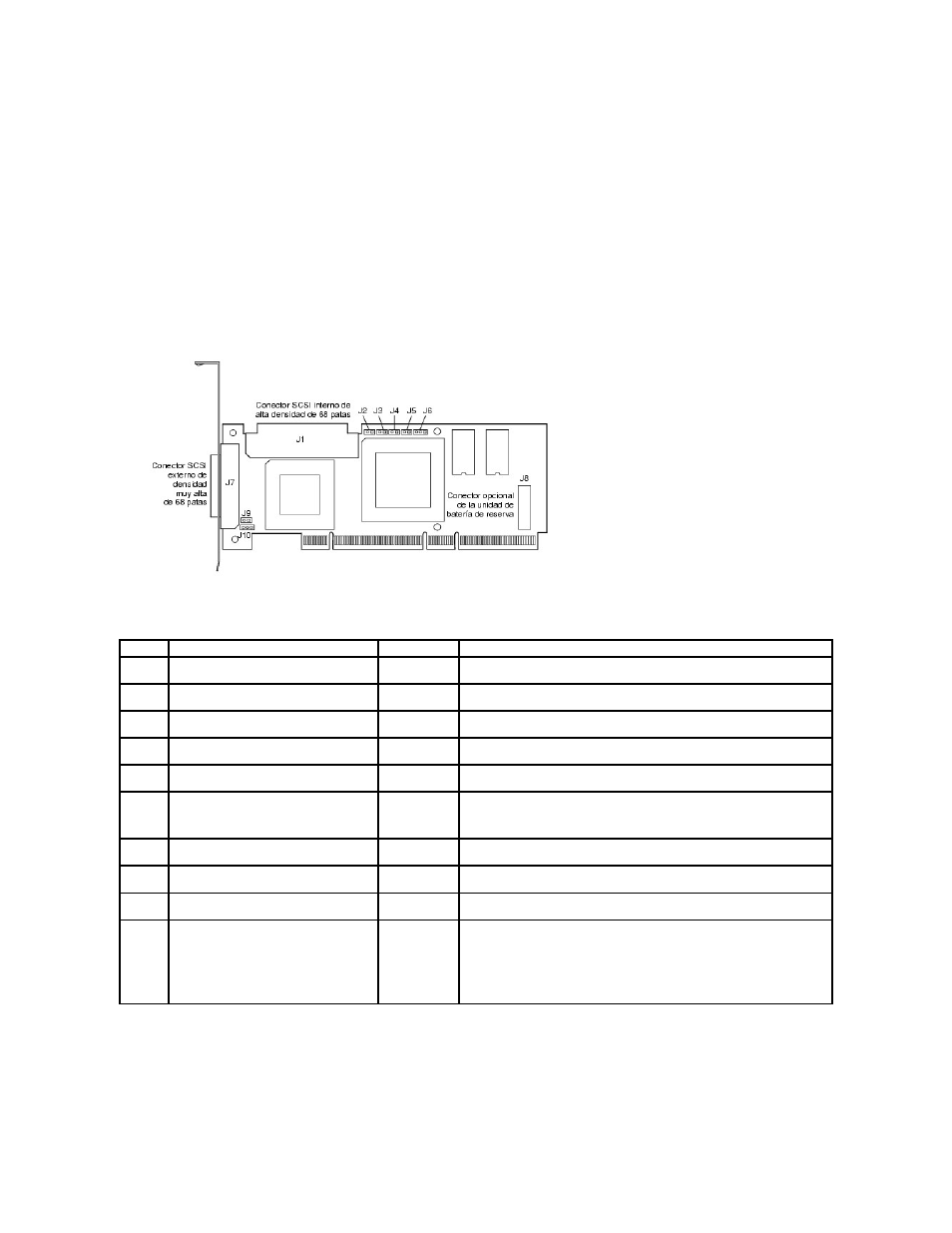

Ilustración 3 -1 Esquema del controlador PERC 4/SC
Tabla 3-1 Descripciones de los puentes y conectores de PERC 4/SC
Puentes y conectores de PERC 4/DC
Ilustración 3 -2 Esquema del controlador PERC 4/DC
Conector Descripción Tipo Configuración predeterminada
J1 Conector SCSI interno Conector de 68
patas Conector interno del bus SCSI de alta densidad.
La conexión es opcional.
J2 Puente para borrar la NVRAM Cabecera de 2
patas Para BORRAR los datos de configuración, instale el puente.
J3 EPROM serie Cabecera de 2
patas Para BORRAR los datos de configuración, instale el puente.
J4 Puente de activación del BIOS incorporado Cabecera de 2
patas Sin puente = Activado (El valor predeterminado es Activado)
Con puente = Desactivado
J5 LED de actividad SCSI Cabecera de 2
patas Conector para que el LED del alojamiento indique las transferencias de datos. La
conexión es opcional.
J6 Puerto serie Cabecera de 3
patas Conector para realizar diagnósticos.
Pata-1 RXD (Recibir datos)
Pata-2 TXD (Transmitir datos)
Pata-3 GND (Tierra)
J7 Conector SCSI externo Conector de 68
patas Conector externo del bus SCSI de densidad muy alta.
La conexión es opcional.
J8 Conector de la tarjeta secundaria BBU Conector de 40
patas Conector para la BBU (unidad de batería de reserva) opcional ubicada en una
tarjeta secundaria.
J9 Puente de activación de la terminación de la
alimentación del bus SCSI Cabezal de
2 patas Instale el puente para activar la alimentación de la terminación incorporada. Está
instalado de forma predeterminada.
J10 Puente de activación de la terminación del
bus SCSI Cabezal de
3 patas Instale un puente en las patas 1-2 para activar el control del software de la
terminación SCSI mediante la detección del controlador.
Instale un puente en las patas 2-3 para desactivar la terminación SCSI
incorporada.
Si no se ha instalado ningún puente, se activa la terminación SCSI incorporada.
