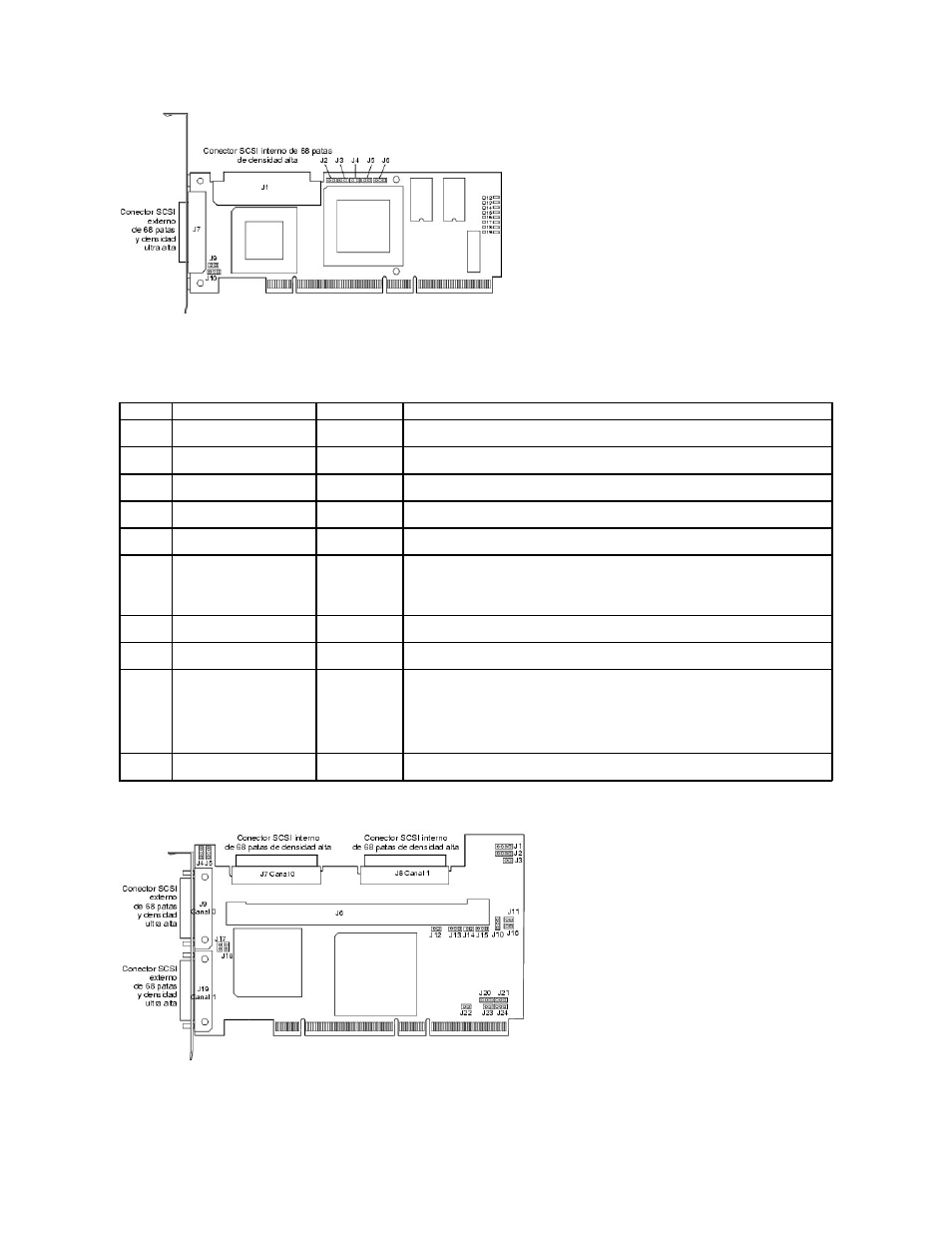

Table 3-1. Descripciones de los puentes y conectores de PERC 4/SC
Ilustración 3 -2. Diseño de la controladora PERC 4/DC
Conector Descripción Tipo Valores
J1 Conector SCSI interno Conector de 68
patas
Conector de bus SCSI interno de alta densidad
La conexión es opcional.
J2 Borrar NVRAM Cabezal de 2
patas
Para BORRAR los datos de configuración, coloque un puente.
J3 EPROM serie Cabezal de 2
patas
Para BORRAR los datos de configuración, coloque un puente.
J4 BIOS incorporada habilitada Cabezal de 2
patas
Sin puente = Habilitado (el valor predeterminado es Habilitado)
Con puente = Inhabilitado
J5 Actividad SCSI Cabezal de 2
patas
Conector para que el LED de alojamiento indique las transferencias de datos. La conexión es
opcional.
J6 Puerto serie Cabezal de 3
patas
Conector que se proporciona a efectos de diagnósticos.
Pata 1 RXD (Recibir datos)
Pata 2 TXD (Transmitir datos)
Pata 3 GND (Toma de tierra)
J7 Conector SCSI externo Conector de 68
patas
Conector de bus SCSI externo de densidad muy alta.
La conexión es opcional.
J9 Habilitar TERMPWR de bus
SCSI
Cabezal de 2
patas
Coloque un puente para habilitar la alimentación de la terminación incorporada. El valor
predeterminado es que el puente está colocado.
J10 Habilitación de terminación
del bus SCSI Cabezal de 3
patas
Coloque un puente en las patas 1-2 para habilitar el control por software de la terminación
SCSI a través de la detección de unidades.
Coloque un puente en las patas 2-3 para inhabilitar la terminación SCSI incorporada.
Si no se coloca ningún puente, se habilita la terminación SCSI incorporada. Este es el valor
predeterminado.
D12 -
D19
LED Indican si existen problemas con la tarjeta.
