PA201
4 www.baumer.com
2 Beschreibung
2.1 Systembeschreibung
Die Prozessanzeige eignet sich zu Darstellung von Temperaturen in
industriellen Einsatzgebieten.
-Eingang für Thermoelemente J, K, T und Pt100
-Anzeige in °C (1/10 °C) oder °F (1/10 °F)
-LED-Anzeige, 4-stellig und programmierbar
-DIN-Gehäuse 48 x 24 mm

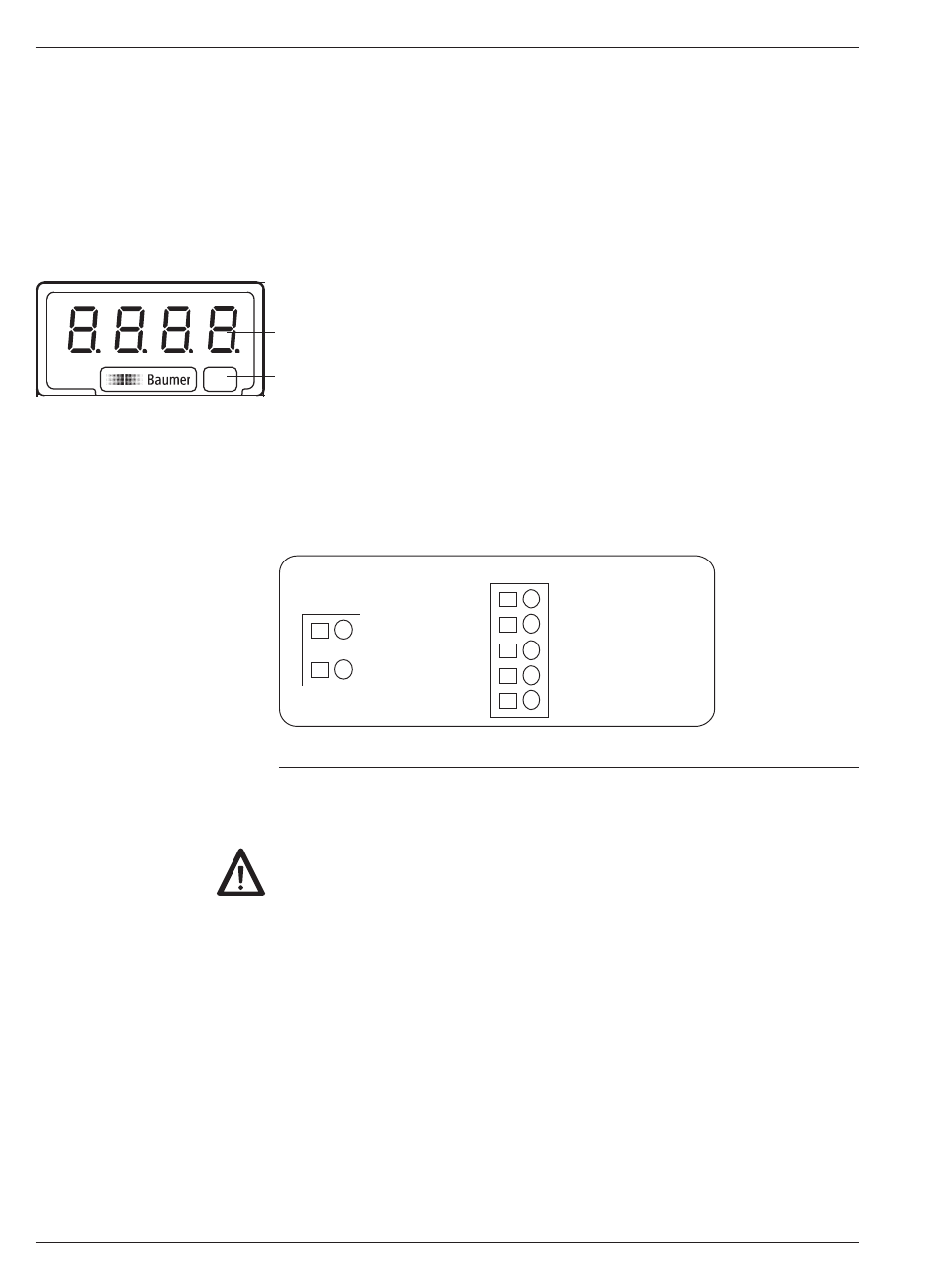

Anzeige
4-stellige Anzeige
Fläche für Einheitenaufkleber
3 Gerät anschliessen
In diesem Kapitel werden zuerst die Anschlussbelegung sowie eini-
ge Anschlussbeispiele vorgestellt.
3.1 Anschlussbelegung
%HWULHEVVSDQQXQJ
3W&RPPRQ
3W7KHUPRHOHPHQW
3W7KHUPRHOHPHQW
$QDORJHLQJlQJH
Litzenanschluss aus Gründen des Berührungsschutzes nach
EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom
Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird
empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die
Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen
bei HF-Störung und falls bei grösseren Entfernungen Potential-
Ausgleichsleitungen installiert sind. Die Sensor-Anschlussleitungen
sollen nicht im gleichen Kabelstrang mit der Netzversorgung und den
Ausgangs-Kontaktleitungen geführt werden.
