BEDIENING – Vaste tafel
Vergrendel de tafel met de voorste en achterste
knipsluiting en monteer de parallelgeleider (Fig. 10).
Regel de gewenste breedte af door de schaalver-
deling vanaf de voorzijde van de geleider af te lezen.
Controleer altijd of de geleider evenwijdig is met
het zaagblad.
Draai de klemvoeten zodanig dat ze niet boven het
werkstuk zitten.
Controleer of de beschermkap op het werkstuk
rust. Druk het werkstuk altijd tegen de geleider. Bij
het schulpen van grotere werkstukken bieden de
plastic rolankers aan het uiteinde van de binnenste
rail bijkomende ondersteuning. Bij het schulpen van
zeer grote werkstukken gebruikt u beter de Triton
Multistand (Fig.11) of vraagt u iemand om hulp.
Bij het schulpen van dunne werkstukken kan
het nodig zijn de rand aan de zijde van de
parallelgeleider te ondersteunen (uitvergroting - Fig.
11), om te vermijden dat de hoek van het werkstuk
naar de openingen in de tafel doorbuigt.
Voor MK3 workcentres: Om werkstukken
tussen 260 mm en 380 mm te schulpen klemt u
een houten blok van 1200 mm lang op 200 mm
breed met behulp van de klemvoeten tegen de
parallelgeleider van het verlengstuk. Denk eraan dat
u bij het instellen van de gewenste breedte 200 mm
moet toevoegen.
BEDIENING - Schuiftafel
• Schuif de tafel van het verlengstuk altijd over de
volledige lengte van de rails voor u de zaagsnede
uitvoert. Controleer of de parallelgeleider
het zaagblad niet hindert en de tafel van het
workcentre niet raakt. Controleer of de tafel bij
het schuiven niet heen en weer wiebelt. Stel de
buitenste rail indien nodig opnieuw af.
• Gebruik waar mogelijk altijd de klemvoeten.
Afkorten
Plaats de parallelgeleider in de gewenste positie
(Fig. 12). Zorg ervoor dat de geleider, met oog op de
haaksheid, altijd volledig in de richting van de verste
rand van de tafel wordt getrokken wanneer u de
klemmen vastzet.
Om lengtes tot 1220 mm in te stellen kunt u
het uiteinde van het werkstuk met de gewenste
schaalverdeling uitlijnen. Voor langere werkstukken
houdt u het uiteinde van de geleider tegen het
zaagblad om het blad met een zaagmarkering op
het werkstuk uit te lijnen.
Opmerking: als u wilt vermijden dat de uiteinden
van de geleider (die voor dit doel ontworpen werden)
geleidelijk aan worden afgesleten, kunt u een klein
houten uiteinde aan de geleider bevestigen door
middel van de hiervoor voorziene schroefgaten.
Stel indien nodig de hoogte van de buitenste rail
nauwkeuriger af. Verplaats de hoogte aangslagen
op de poten van de buitenste rail om hem op de
juiste hoogte vast te zetten.
Plaats de schuiftafel halverwege de rails en
gebruik de voorste en achterste knipsluiting
(Fig. 7).
Regel de
kruiskopschroeven af tot
de koppen door de
rechthoekige openingen
steken en de tafel niet
langer opgeheven kan
worden. (maak de
knipsluitingen los en
verwijder de tafel voor de
afregeling).
STEP 15 – De binnenste rail nauwkeurig
afstellen
De laatste stap is het nauwkeurig afstellen van
de positie van de binnenste rail op het horizontale
vlak, zodat de schaalverdeling van het verlengstuk
accuraat is.
Voor Series 2000 workcentres: Verwijder de
parallelgeleider en zorg dat het verlengstuk aan
het workcentre vastzit. Monteer nu de standaard
parallelgeleider van het workcentre en stel het in
met de kalibratieschaalverdeling van het eindpaneel
in op 500 mm.
Maak de vier nyloc moeren van de steunbeugels
van de binnenste rail los en verplaats de rail
in zijwaartse richting tot zowel de voorste
als achterste schaalverdeling exact 500 mm
weergeven wanneer u ze vanaf de voorzijde van
de parallelgeleider van het workcentre afleest.
Draai de vier moeren terug vast en verwijder de
parallelgeleider van het workcentre.
Voor MK3 workcentres: Schuif de geleider van
het verlengstuk over het workcentre tot het uiteinde
zich op gelijke hoogte met het linkeruiteinde van
de zaaggleuf bevindt. Controleer of het evenwijdig
is door de tafel van het verlengstuk zodanig te
verschuiven dat het uiteinde van de geleider langs
de volledige lengte van de zaaggleuf glijdt. Maak
de vier nyloc moeren van de steunbeugels van de
binnenste rail los en verplaats de rail tot het uiteinde
van de geleider aan beide zijden van het traject van
de tafel perfect met de zaaggleuf is uitgelijnd.
Voor een juiste aflezing van de schaalverdeling,
plaatst u de tafel van het verlengstuk zodanig dat
de voorste schaalverdeling zich op gelijke hoogte
met de voorzijde van het zaagblad bevindt en
meet u vanaf de zaagtanden om de waarde op de
schaalverdeling te controleren. Stel de positie van
de binnenste rail bij tot de schaalverdeling accuraat
is, waarbij u de rail aan beide zijden over exact
gelijke afstanden verplaatst.
Controleer hierna nogmaals of de geleider
evenwijdig is uitgelijnd en of de schaalverdeling
accuraat is door de bovenstaande stappen te
herhalen of door een testsnede uit te voeren.
Uw verlengstuk is nu volledig gemonteerd en
gebruiksklaar.
De geleiderklemmen gebruiken
Wanneer u grote of onhandige werkstukken
zaagt, dient u uw werkstuk met behulp van de
geleiderklemmen vast te zetten.
Draai de
geleiderklemmen
rond tot de
klemvoeten boven
het werkstuk
zweven. Zorg dat
de geleider is
vergrendeld en
draai de wieltjes
naar rechts tot de
klemvoeten stevig op het werkstuk drukken (Fig. 8).
Toebehoren op de geleider bevestigen
In het eerste zakje bevestigingsonderdelen werden
twee extra flensmoeren meegeleverd zodat u
toebehoren of hulpgeleiders aan de parallelgeleider
kunt bevestigen. Draai de klemvoeten zodanig
dat de achterzijde zich aan de voorkant van de
parallelgeleider bevindt. Schuif de flensmoeren in de
groeven (Fig. 9) en maak uw toebehoren met behulp
van M6 bouten (niet meegeleverd) vast.

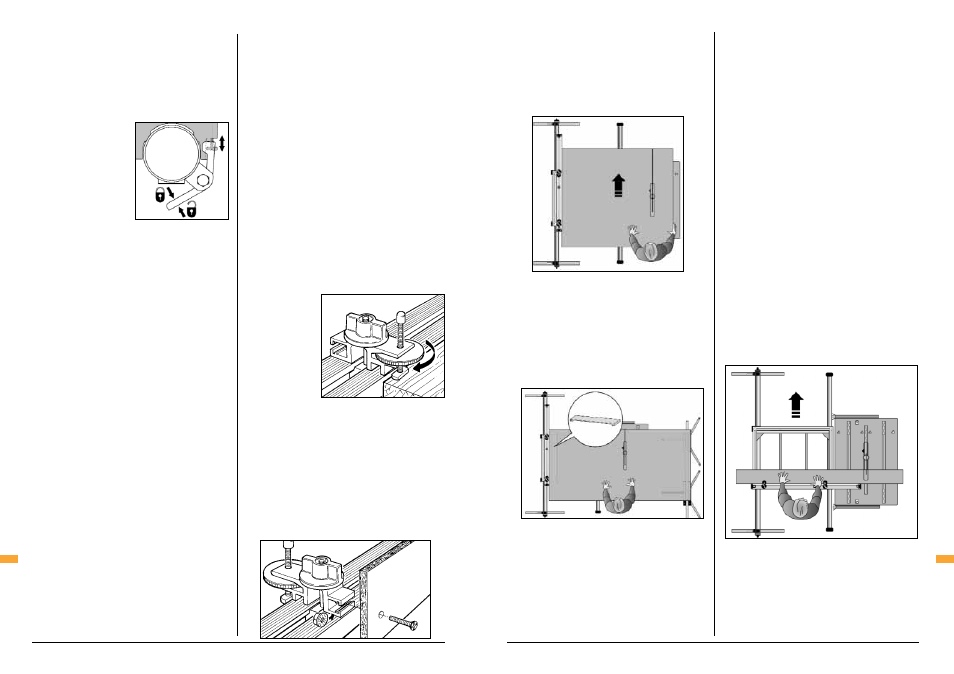

Fig. 8
Fig. 9
Fig. 10
Fig. 11
Montage Montage
Fig. 7
Fig. 12
