51
Con otros ajustes existe peligro de destrucción de
los altavoces conectados, ya que el limitador del
FIRNET deja de limitar de forma efectiva.
7.4.5.5 Enmudecimiento de salidas
(Mute)

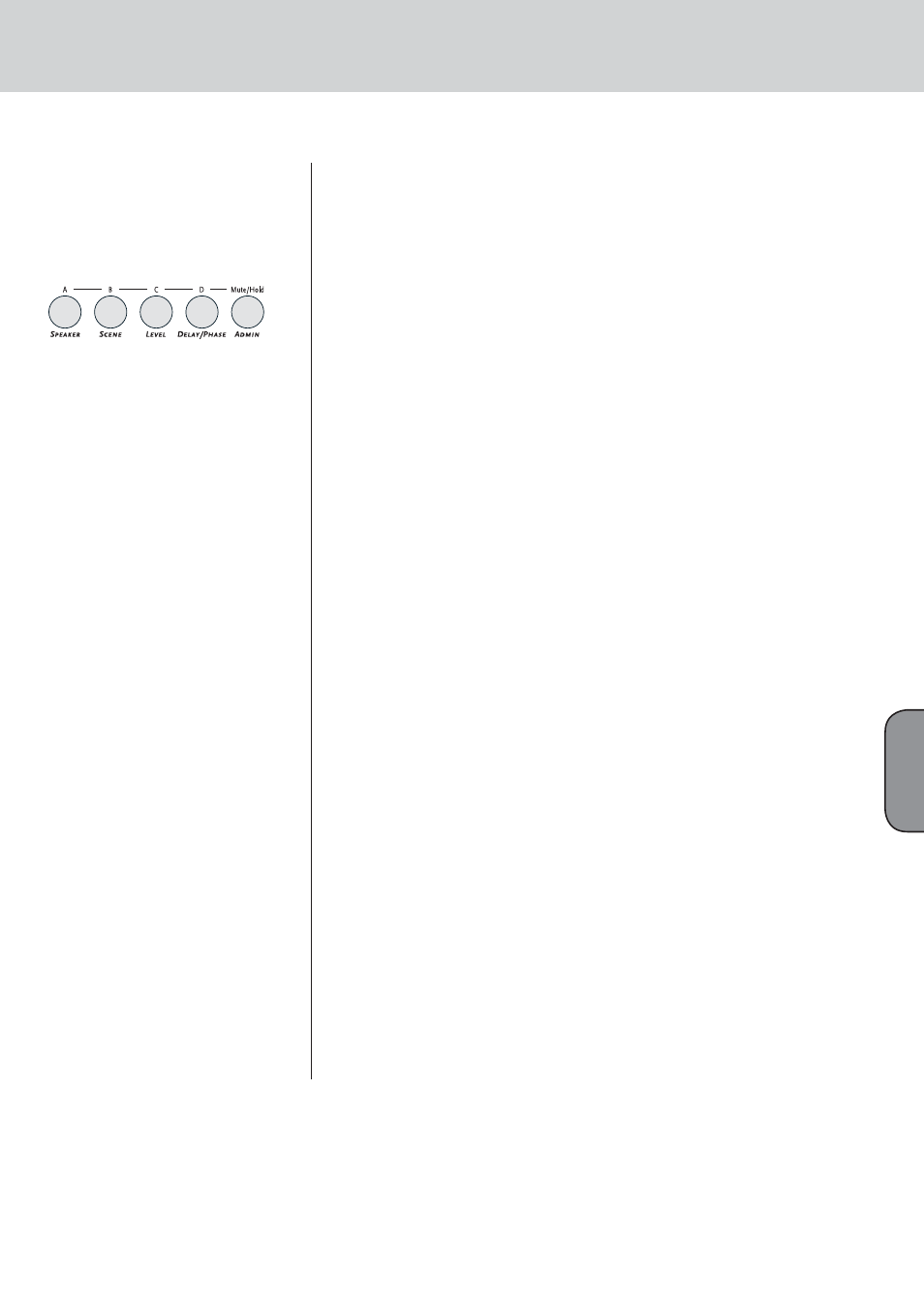

La función Mute se realice en el FIRNET con la
ocupación doble de las teclas SPEAKER, SCENE,
LEVEL, DELAY/PHASE y ADMIN. Las denominaci-
ones de teclas encargadas de la función Mute, las
encontrará grabada sobre la tecla correspondiente.
Para enmudecer las salidas deberá accionar y man-
tener pulsada la tecla Mute/Hold. Para ello deberá
pulsar la tecla de la salida que desea enmudecer
(Teclas de A hasta D para Output A hasta Output
D). Si se encuentra conmutada una salida en Mute
se ilumina el LED Lim/Mute en la cadena de LED
de la salida correspondiente en rojo. Para la desac-
tivación de la conmutación en Mute deberá realizar
la misma secuencia.
7.5 Firmware
El controlador FIRNET tiene cargado el Firmware
actual. Para la actualización de versiones de Firm-
ware futuras, se puede sobreescribir con la ayuda
del software LIPAN. Véase al respecto el capítulo
update Firmware en el capítulo 4. LIPAN Software
de PC.
8 Datos técnicos
Conexiones
Conexión entrada analógica tripolar. XLR hembra
Ocupación de pines 1 = masa, 2 = Señal(+), 3 = Señal(-)
Impedancia de entrada 9 kOhmios
Nivel de entrada máx. conmutable a 6, 12, 18 o bien 24 dBu
Dinámica de entrada >128 dB(A)
Conexión entrada digital tripolar. XLR hembra
Ocupación de pines 1 = masa, 2 = Señal(+), 3 = Señal(-)
Impedancia de entrada 110 Ohmios
Protocolo AES 3 (AES/EBU)
Frec. de sincronización conmutable a 48 o 96 kHz, interno 96 kHz
Sincronización externa a la
fuente de datos (Slave Mode)
Conexión salida digital tripolar. XLR macho
Ocupación de pines 1 = masa, 2 = Señal(+), 3 = Señal(-)
Impedancia de salida 110 Ohmios
Protocolo AES 3 (AES/EBU)
Preparación de señal Refresh de la forma y nivel de señal
(Bypass en caso de fallo de corriente)
Conexión salidas analógica tripolar. XLR macho
Ocupación de pines 1 = masa, 2 = Señal(+), 3 = Señal(-)
Impedancia de salida 35 Ohmios
Nivel de salida máximo conmutable a 6, 12, 18 o bien 24 dBu
Dinámica de salida
> 125 dB(A)
Conexión tensión de red mediante conexión tripolar de aparatos en frío
Tensión / frecuencia de red 100 hasta 240 V / 50 - 60 Hz
Potencia de consumo 40 VA
Cons. de corriente max c
100 V Tensión de red:
400 mA
230 V Tensión de red: 175 mA
Conexión Ethernet X RJ-45, ocupación cruzada
Conexión Ethernet II RJ-45, ocupación directa
Datos de audio
(Linear Through Modus)
Respuesta armónica (-1 dB) 5,5 Hz hasta 34 KHz
THD+N (20 Hz hasta 20 kHz) AD>DA nivel de entrada 21dBu,
R=100k, 96kHz 0,0012%-0,0013%
AES>DA nivel de entrada -3dBFS,
R=100k, 96kHz 0,0010% - 0,0012%
Latencia (incl. limitador): AD > DA 96 KHz 3,15 ms
AD > AES/EBU 96 KHz
AES/EBU > A 96 KHz
+ Filter (Cohedra / Coh. Compact) 5.8 ms
Procesamiento de señal digital
Frecuencia de exploración interna 96 kHz
Formato de datos internos 32 bit fl oating point
Resolución convertidor AD 28 Bit
Resolución convertidor DA 24 Bit
Condiciones de servicio
Rango de temperatura -10° C hasta +70°C
Datos mecánicos
Peso 3 kg • 6,6 lbs.
Dimensiones (A x A x F) 48 x 4,4 x 23,2 cm
18-7/8 x 17-5/16 x 9-1/8"
Español
