33
A
A
B
5
ADVERTENCIA

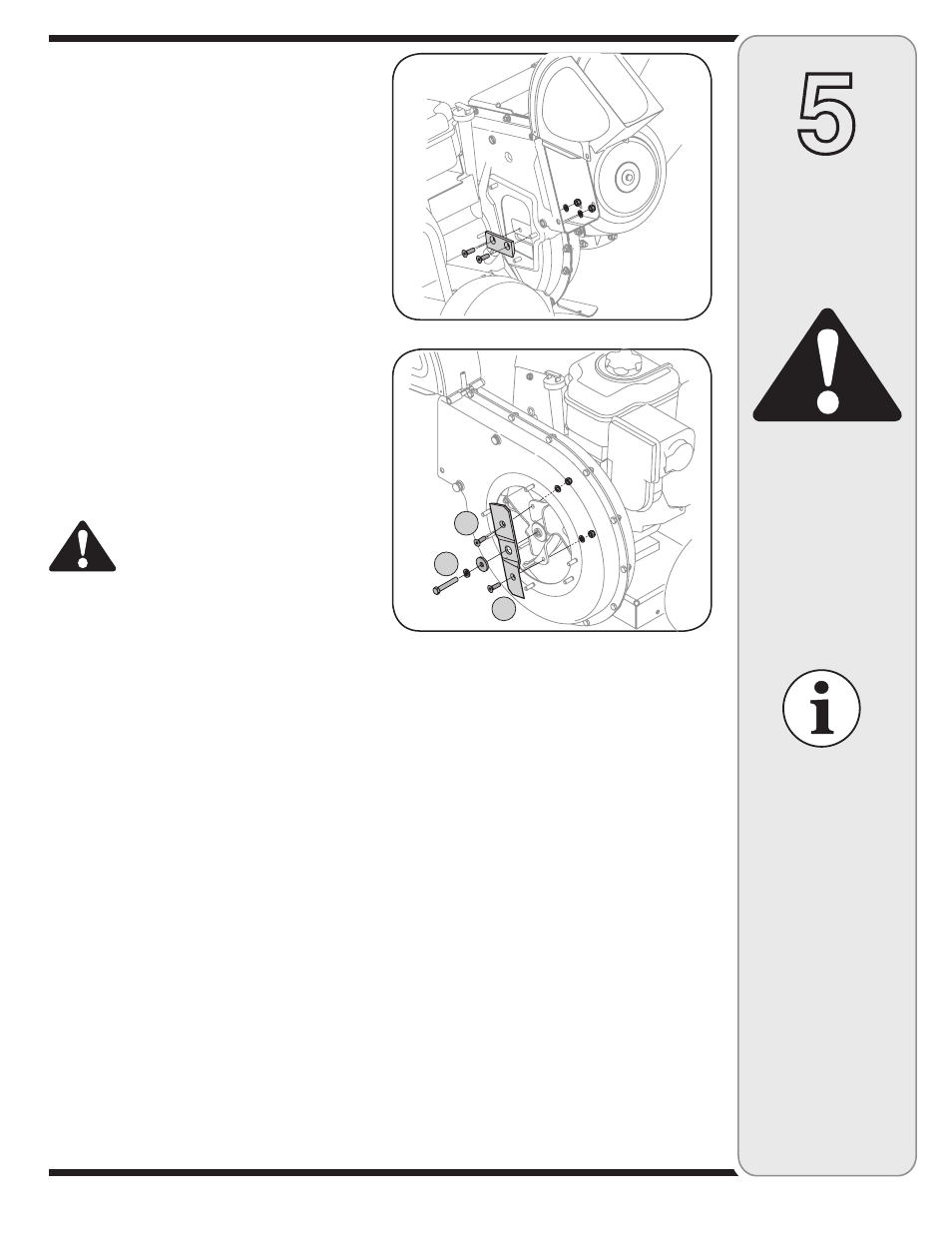

Figura 5-3
Figura 5-4
Las cuchillas de
trituración y la
cuchilla de corte del
motor son filosas.
Utilice guantes de
trabajo de cuero para
protegerse las manos.
Mantenimiento
de la cortadora
trituradora
IMPORTANTE
Compruebe que las
cuchillas de la cortadora
se reensamblen con
el filo hacia arriba.
Ajuste los elementos de
ferretería a 250 - 300
pulgadas libras.
ubicar una de las dos cuchillas de la cortadora en la
abertura del canal de la cortadora.
6. Para sacar la cuchilla saque los tornillos hexagonales
internos, las arandelas de seguridad y las tuercas
hexagonales que la sujetan al motor. Guarde los
elementos de ferretería. Vea la Figura 5-3.
NOTA: Use una llave hexagonal de 3/16” (Allen) en el
exterior de la cuchilla y una llave de tubo de 1/2” (o cubo)
en el interior del motor. Sostenga la llave Allen firmemente
y gire la llave de tubo (o cubo) para aflojar la tuerca.
7. Coloque una cuchilla de repuesto (Número de pieza
781-0490) con los elementos de ferretería que extrajo
anteriormente o afílela.
IMPORTANTE: Cuando afila la cuchilla, protéjase las manos
utilizando guantes. Siga el ángulo original de afilado y
asegúrese de extraer una cantidad igual de cada cuchilla.
8. Para reemplazar la otra cuchilla, gire el motor para
exponer la seguna cuchilla y repita los pasos anteriores.
NOTA: Compruebe que las cuchillas se reensamblen con
el filo hacia arriba. Ajuste los elementos de ferretería a
250 - 300 pulgadas libras.
Afilado o cambio de la cuchilla de la
trituradora
ADVERTENCIA: Las cuchillas de la
cortadora del motor son filosas. Utilice
guantes de trabajo de cuero para
protegerse las manos.
1. Detenga el motor y verifique que todas las piezas
móviles se hayan detenido por completo.
2. Desconecte el cable de la bujía y póngalo de manera
que haga masa contra el motor.
3. Baje el montaje de la tolva y trabe la caja.
4. Saque las seis tuercas hexagonales de seguridad y las
arandelas planas de los espárragos de la soldadura de la
caja de desgranado. Guarde los elementos de ferretería.
5. Con mucho cuidado separe el montaje de la tolva del
montaje del motor y retire la placa de sostén.
NOTA: Cuando vuelva a montar la placa de sostén
compruebe que la aleta grabada mire hacia adentro
hacia el motor.
6. Saque las dos perillas a mariposa y las arandelas
curvas que unen el canal deflector y levántelo.
7. Inserte un tubo de 1/2” o 3/4” de diámetro a través de
la pantalla de desgranado hacia el interior del motor
para evitar que el mismo gire o saque la pantalla
de desgranado e inserte un trozo de madera en la
abertura del canal.
8. a. Saque los dos tornillos hexagonales internos,
las arandelas de seguridad y las tuercas de
seguridad hexagonales que sujetan la cuchilla de
la trituradora al motor.
b. Saque el perno hexagonal, la arandela de seguridad
y la arandela plana para liberar totalmente la cuchilla
de la trituradora. Vea la Figura 5-4.
NOTA: Use una llave hexagonal de 3/16” (Allen) en el
exterior de la cuchilla de la trituradora y una llave de
tubo de 1/2” (o cubo) en el interior de la cuchilla de la
trituradora. Sostenga la llave Allen firmemente y gire
la llave de tubo (o cubo) para aflojar la tuerca. Tenga
precaución cuando saque la cuchilla para evitar el
contacto con los espárragos de la soldadura de la caja.
IMPORTANTE: Cuando afile la cuchilla, siga el ángulo
original de afilado como guía. Es de suma importancia
que cada extremo de corte sea desbastado de igual
manera para evitar que la cuchilla quede desequilibrada.
Si la cuchilla está desequilibrada producirá una vibración
excesiva cuando gire a alta velocidad y puede dañar la
unidad. Se puede probar la cuchilla balanceándola sobre
un destornillador o clavo. Saque metal del lado pesado
hasta que quede bien balanceada.
Almacenamiento de la cortadora
trituradora
Se deben seguir estos pasos para la preparación de la
cortadora trituradora para su almacenamiento.
1. Limpie el equipo por completo.
2. Limpie el equipo con un trapo con aceite para evitar
que se oxide.
3. Consulte el manual del motor para conocer las
instrucciones para el almacenamiento correcto del
mismo
4. Almacene la unidad en una zona limpia y seca. No
la almacene cerca de materiales corrosivos como
por ejemplo fertilizantes.
IMPORTANTE
Cuando vuelva a
montar la cuchilla de
trituración ajuste el
bulón central entre
550 y 700 pulgadas
libras y los dos bulones
exteriores entre 250 y
350 pulgadas libras.
