Figura 3-5
3
Figura 3-6
Figura 3-4
Configuración
de la cortadora
trituradora

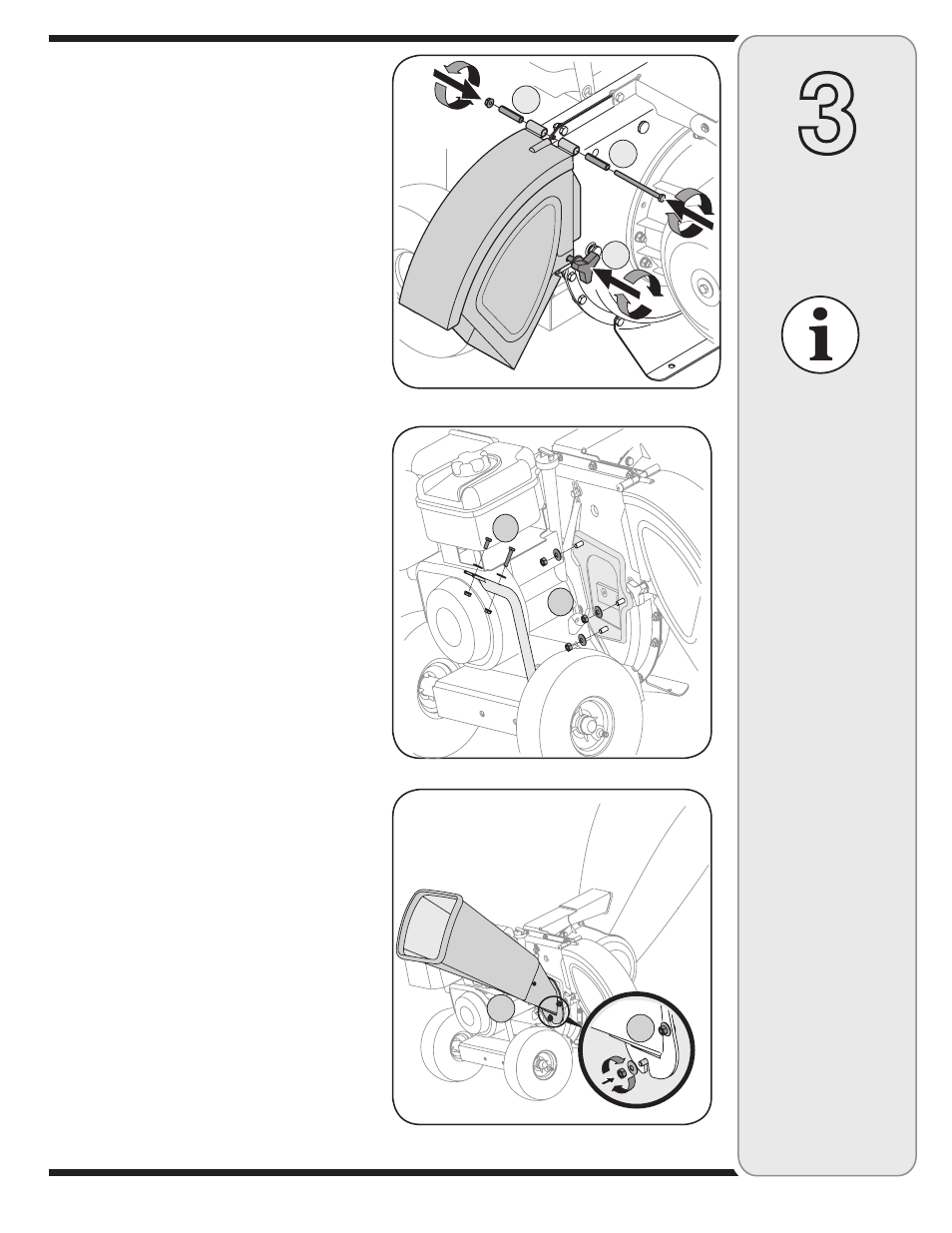

Colocación del canal deflector
3. a. Saque las perillas a mariposa de los costados de la
caja inferior del motor.
b. Saque la tuerca de seguridad hexagonal, los
separadores y el bulón hexagonal de la parte
superior de la caja del motor. Vea la Figura 3-3.
4. a. Ponga en línea el canal deflector en su posición
en la abertura de descarga e inserte el bulón
hexagonal con el separador a través de la bisagra
del canal deflector (los separadores van dentro de
las bisagras). Vea la Figura 3-4.
b. Coloque el segundo separador sobre el bulón
hexagonal dentro de la otra bisagra y ajústelo con
la tuerca de seguridad hexagonal.
c. Ajuste ambos costados del canal deflector a a la
caja del motor utilizando las perillas a mariposa
que había sacado anteriormente.
Colocación del canal
de la cortadora
(Modelo Serie 460)
5. a. Saque las tres arandelas curvas y las tuercas
hexagonales de los espárragos de la soldadura
que están alrededor de la abertura en el costado
de la caja del motor. Vea la Figura 3-5.
b. Saque los bulones hexagonales, las arandelas
planas y las tuercas de seguridad de los dos
agujeros del extremo superior de la traba de
sostén.
6. a. Ponga en línea el canal de la cortadora por encima
de los espárragos de la soldadura de manera que
la ranura en la base del canal mire hacia abajo.
b. Ajuste el canal de la cortadora con tres arandelas
curvas (con el lado curvo contra el canal de la
cortadora) y con las tuercas hexagonales que
había sacado anteriormente. No ajuste las tuercas
en este momento. Vea la Figura 3-6.
A
B
C
A
B
A
B
NOTA: Todas las
referencias que contiene
este manual sobre los
lados derecho o izquierdo
de la cortadora trituradora
se hacen observando la
misma desde la posición
de operación únicamente.
Si existiera alguna
excepción, la misma será
especificada.
