MTD 450 Series - Manual (Page 26)

6
3
Configuración
de la cortadora
trituradora
Figura 3-3
Figura 3-
NOTA: Todas las
referencias que contiene
este manual sobre los
lados derecho o izquierdo
de la cortadora trituradora
se hacen observando la
misma desde la posición
de operación únicamente.
Si existiera alguna
excepción, la misma será
especificada.
Figura 3-1
IMPORTANTE
Esta unidad se envía sin
gasolina ni aceite en el
motor. Antes de operar
la máquina cargue el
motor con gasolina y
aceite como se indica en
el manual del motor por
separado.
NOTA: Este Manual
del operador cubre una
gama de especificaciones
de productos de
varios modelos. Las
características y
funciones incluidas y/o
ilustradas en este manual
pueden no ser aplicables
a todos los modelos.
MTD LLC se reserva el
derecho de modificar las
especificaciones de los
productos, los diseños
y el equipo sin previo
aviso y sin generar
responsabilidad por
obligaciones de ningún
tipo.
IMPORTANTE: Esta unidad se envía sin gasolina ni
aceite en el motor. Antes de operar la máquina cargue el
motor con gasolina y aceite como se indica en el manual
del motor por separado.
Piezas sueltas dentro de la caja
a. Montaje de tolva d. Bolsa
b. Canal deflector e. Anteojos de seguridad
c. Canal de la cortadora f. Aceite de motor

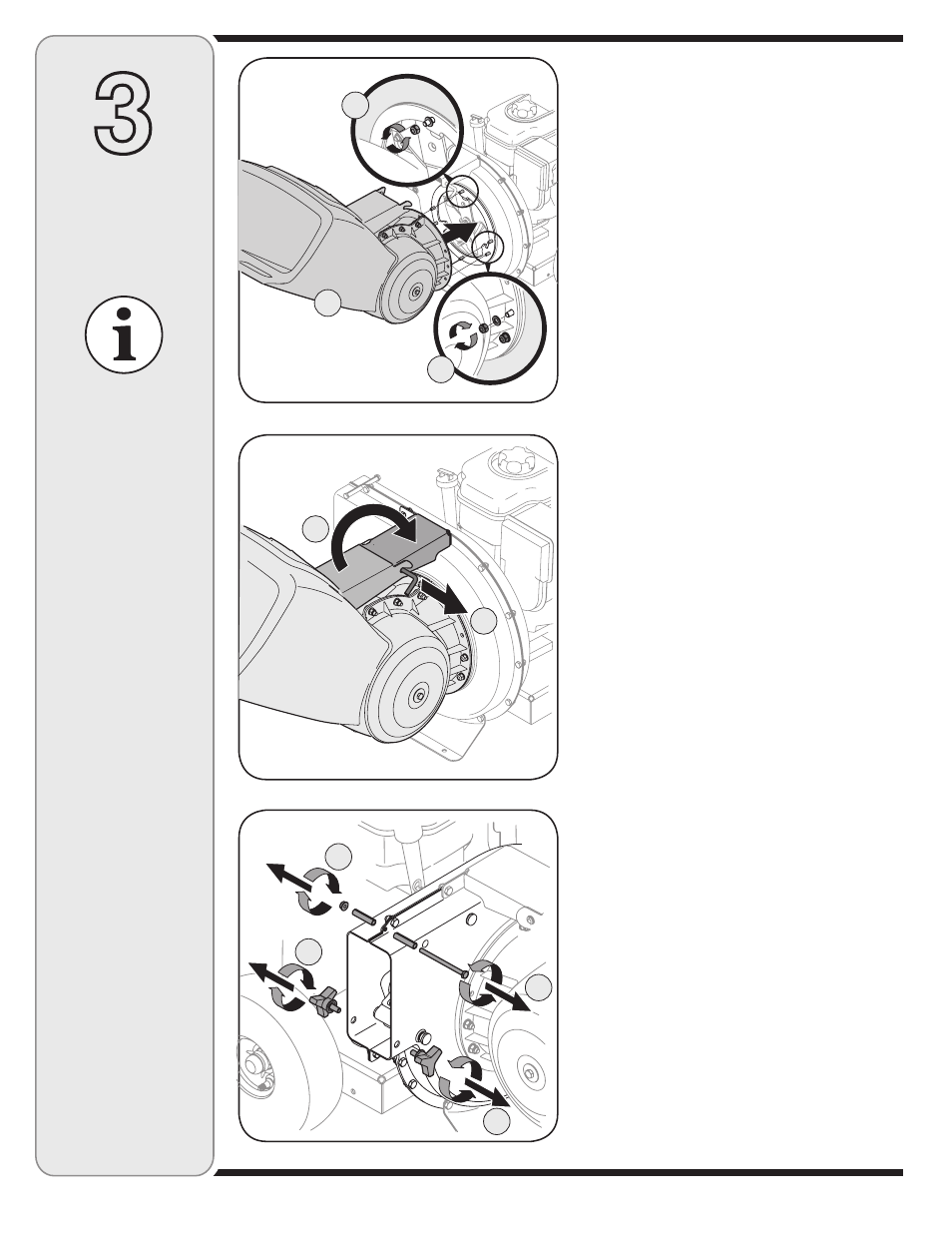

Instalación de la tolva
Montaje
1. a. Saque seis tuercas hexagonales y arandelas de los
espárragos de la soldadura de la caja del motor. No
saque la placa de sostén. Vea la Figura 3-1.
b. Coloque el montaje de la tolva en posición delante
de la caja del motor, alineando los agujeros del
montaje del aro de la tolva con los espárragos de la
soldadura.
c. Deslice el montaje de la tolva sobre los espárragos
de la soldadura y vuelva a colocar las arandelas
y las tuercas hexagonales. No las ajuste por
completo.
2. a. Levante el montaje de la tolva hasta el montaje del
soporte de motor.
b. Deslice la varilla de liberación hacia afuera
levemente para enganchar el soporte de tolva en la
varilla. Vea la Figura 3-2.
c. Ajuste las seis tuercas hexagonales que unen el
montaje de la tolva a la caja del motor y ajuste
también las arandelas hexagonales que unen el
soporte de la tolva al montaje de la misma.
A
B
C
A
B
A
A
B
B
