3
Configuración
de la cortadora
trituradora

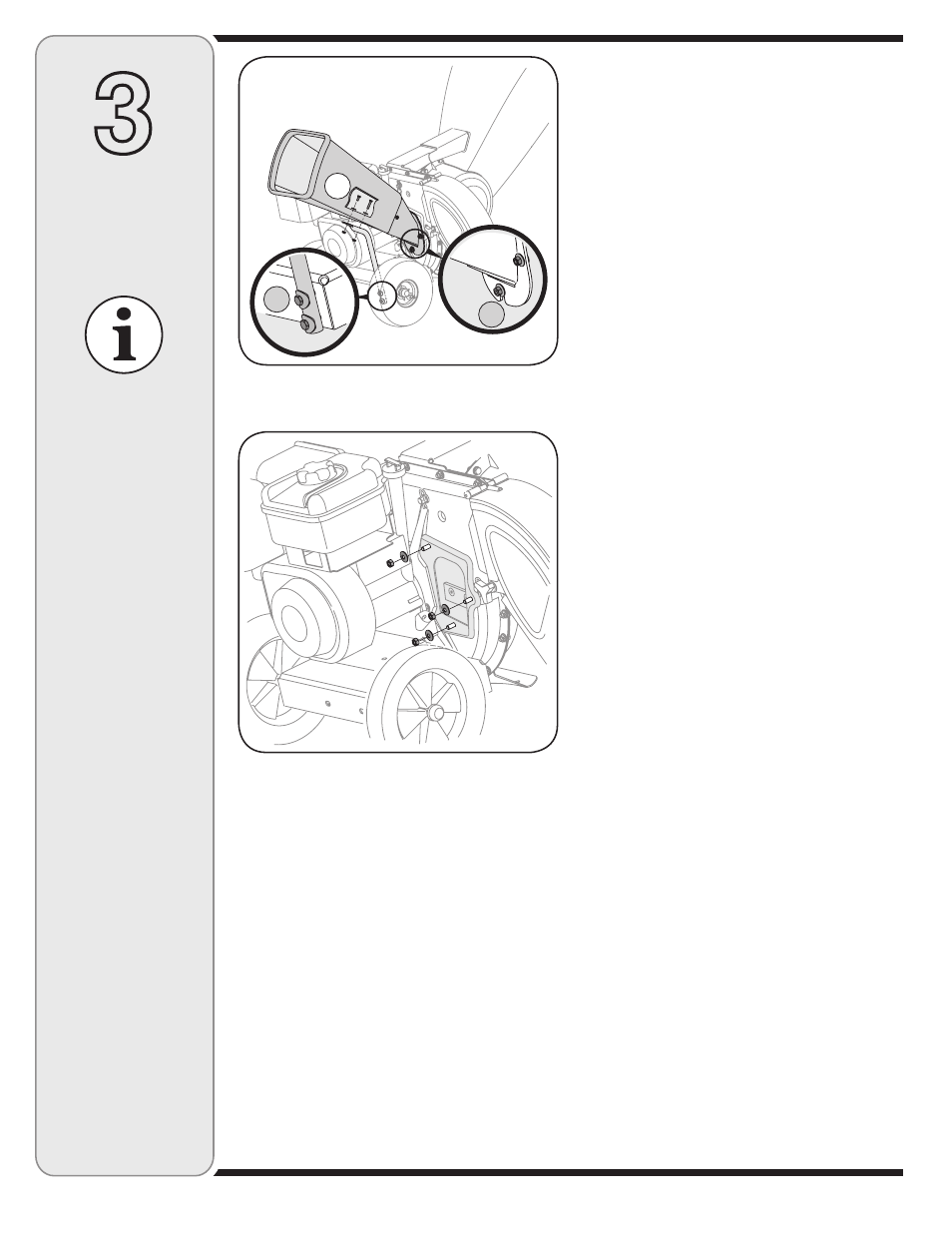

Figura 3-
Figura 3-
7. La cortadora trituradora fue enviada con un extremo
de la traba de sostén ya unido al bastidor inferior.
Afloje pero no saque los bulones que unen la traba al
bastidor. Vea la Figura 3-7.
a. Ponga en línea los agujeros del canal con los
agujeros de la parte superior de la traba y una la
misma al canal de la cortadora con los elementos
de ferretería previamente retirados. Ajuste bien.
b. Ajuste los bulones que unen la traba de sostén al
bastidor.
c. Ajuste las tres tuercas de los espárragos de la
soldadura que sostienen el canal de la cortadora a
la caja del motor.
Colocación del canal
de la cortadora
(Modelo Serie 450)
8. a. Saque las tres arandelas curvas y las tuercas
hexagonales de los espárragos de la soldadura
que están alrededor de la abertura en el costado
de la caja del motor. Vea la Figura 3-8.
A
B
C
NOTA: Todas las
referencias que contiene
este manual sobre los
lados derecho o izquierdo
de la cortadora trituradora
se hacen observando la
misma desde la posición
de operación únicamente.
Si existiera alguna
excepción, la misma será
especificada.
IMPORTANTE
Esta unidad se envía sin
gasolina ni aceite en el
motor. Antes de operar
la máquina cargue el
motor con gasolina y
aceite como se indica en
el manual del motor por
separado.
NOTA: Este Manual
del operador cubre una
gama de especificaciones
de productos de
varios modelos. Las
características y
funciones incluidas y/o
ilustradas en este manual
pueden no ser aplicables
a todos los modelos.
MTD LLC se reserva el
derecho de modificar las
especificaciones de los
productos, los diseños
y el equipo sin previo
aviso y sin generar
responsabilidad por
obligaciones de ningún
tipo.
