ALPHA WASH 300
a
!LIMENTAZIONIæDISPONIBILI
Versione con ballast elettronico:
-100-120V 50/60Hz
-200-240V 50/60Hz
Versione con ballast elettromagnetico:
-230V 50Hz
-240V 50Hz
-208V 60Hz
-200V 60Hz
-200V 50Hz
Il proiettore è predisposto per il funzionamento a tensione e
frequenza indicate sull'etichetta dei dati elettrici posta sulla
base dell'apparecchio
0OTENZAæASSORBITA
• 550VA a 230V 50Hz.
,AMPADA
A ioduri metallici alimentata tramite speciale alimentatore
elettronico incorporato.
• Tipo MSR Gold 300/2 MiniFastFit (L10087)
- Attacco PGjX28
- Temperatura colore 9300 K
- Flusso luminoso 23000 lm
- Vita media 750 h
- Posizione di lavoro qualsiasi
• Tipo MSD Gold 300/2 MiniFastFit (L10091)
- Attacco PGjX28
- Temperatura colore 8600 K
- Flusso luminoso 22000 lm
- Vita media 2000 h
- Posizione di lavoro qualsiasi
-OTORI
N. 13 motori passo-passo, funzionanti a micropassi, total-
mente controllati da microprocessore.
'RUPPOæOTTICO
• Riflettore ellittico ad elevata resa luminosa.
#ANALI
Max 17 canali di controllo.
)NGRESSI
• DMX 512
#ORPOæMOBILE
• Movimento tramite due motori a micropassi, controllati da
microprocessore.
• Riposizionamento automatico di PAN e TILT in seguito a
spostamenti accidentali non comandati da centralina.
• Escursione:
- PAN = 540°
- TILT = 250°
• Velocità massime:
- PAN = 3.15 sec (Stnd) / 2.75 sec (Fast)
- TILT = 1.95 sec (Stnd) / 1.65 sec (Fast)
• Risoluzione:
- PAN = 2.11°
- PAN FINE = 0.008°
- TILT = 0.98°
- TILT FINE = 0.004°
'RADOæDIæPROTEZIONEæ)0
• Protetto contro la penetrazione di corpi solidi di
dimensione superiore a 12mm.
• Nessuna protezione contro la penetrazione di liquidi
-ARCATURAæ#%
Conforme alle Direttive Europee di
- 2006/95/CE (LVD)
- 2004/108/CE (EMC)
- 2011/65/UE (RoHS).
$ISPOSITIVIæDIæSICUREZZA
• Interruttore automatico bipolare a protezione termica.
• Interruzione automatica dell’alimentazione in caso di surriscalda-
mento o di mancato funzionamento del sistema di raffreddamento.
2AFFREDDAMENTO
A ventilazione forzata tramite ventole assiali.
#ORPO
• Struttura in alluminio con coperture in plastica pressofusa.
• Due maniglie laterali per il trasporto.
• Dispositivo di bloccaggio dei movimenti PAN e TILT per
trasporto e manutenzione.
0OSIZIONEæDIæLAVORO
Funzionamento in qualsiasi posizione.
0ESIæEæDIMENSIONI
• Versione con ballast elettronico: circa 18.2 Kg
• Versione con ballast elettromagnetico: circa 21.9 Kg
0OWERæSUPPLIESæAVAILABLE
• Version with electronic ballast (with PFC):
- 200-240V 50/60Hz
- 100-120V 50/60Hz
• Version with electromagnetic ballast:
- 230V 50Hz
- 240V 50Hz
- 208V 60Hz
- 200V 50Hz
- 200V 60Hz
The projector is designed to operate at the mains frequency
and voltage given on the electrical data label on the base of
the appliance.
)NPUTæPOWER
• 550VA at 230V 50Hz.
,AMP
Discharge lamp with built-in power supply unit.
• Type MSR Gold 300/2 MiniFastFit (L10087)
- Cap PGjX28
- Colour temperature 9300 K
- Luminous flux 23000 lm
- Average life 750 h
- Any working position
• Type MSD Gold 300/2 MiniFastFit (L10091)
- Cap PGjX28
- Colour temperature 8600 K
- Luminous flux 22000 lm
- Average life 2000 h
- Any working position
-OTORS
13 stepper motors, operating with microsteps, totally
microprocessor controlled.
/PTICALæUNIT
• Elliptic reflector with high luminous efficiency
#HANNELS
Max 17 control channels.
)NPUTS
• DMX 512
-OVABLEæBODY
• Movement by means of two stepper motors, controlled by
microprocessor.
• Automatic repositioning of PAN and TILT after accidental
movement not controlled by control unit.
• Travel:
- PAN = 540°
- TILT = 250°
• Maximum speeds:
- PAN = 3.15 sec (Stnd) / 2.75 sec (Fast)
- TILT = 1.95 sec (Stnd) / 1.65 sec (Fast)
• Resolution:
- PAN = 2.11°
- PAN FINE = 0.008°
- TILT = 0.98°
- TILT FINE = 0.004°
)0æPROTECTIONæRATING
• Protected against the entry of solid bodies larger than
12mm (0.47”).
• No protection against the entry of liquids.
#%æ-ARKING
Complies with the following European Directives
- 2006/95/EC (LVD)
- 2004/108/EC (EMC)
- 2011/65/EU (RoHS).
3AFETYæ$EVICES
• Bipolar circuit breaker with thermal protection.
• Automatic break in power supply in case of overheating or
failed operation of cooling system.
#OOLING
Forced ventilation with axial fans.
"ODY
• Aluminium structure with die-cast plastic cover.
• Two side handles for transportation.
• Device locking PAN and TILT mechanisms for
transportation and maintenance.
7ORKINGæPOSITION
Functioning in any position.
7EIGHTSæANDæDIMENSIONS
• Version with electronic ballast: about 18.2 kg (40 Ibs 1 ozs).
• Version with electromagnetic ballast: about 21.9 kg (48 Ibs 3 ozs).

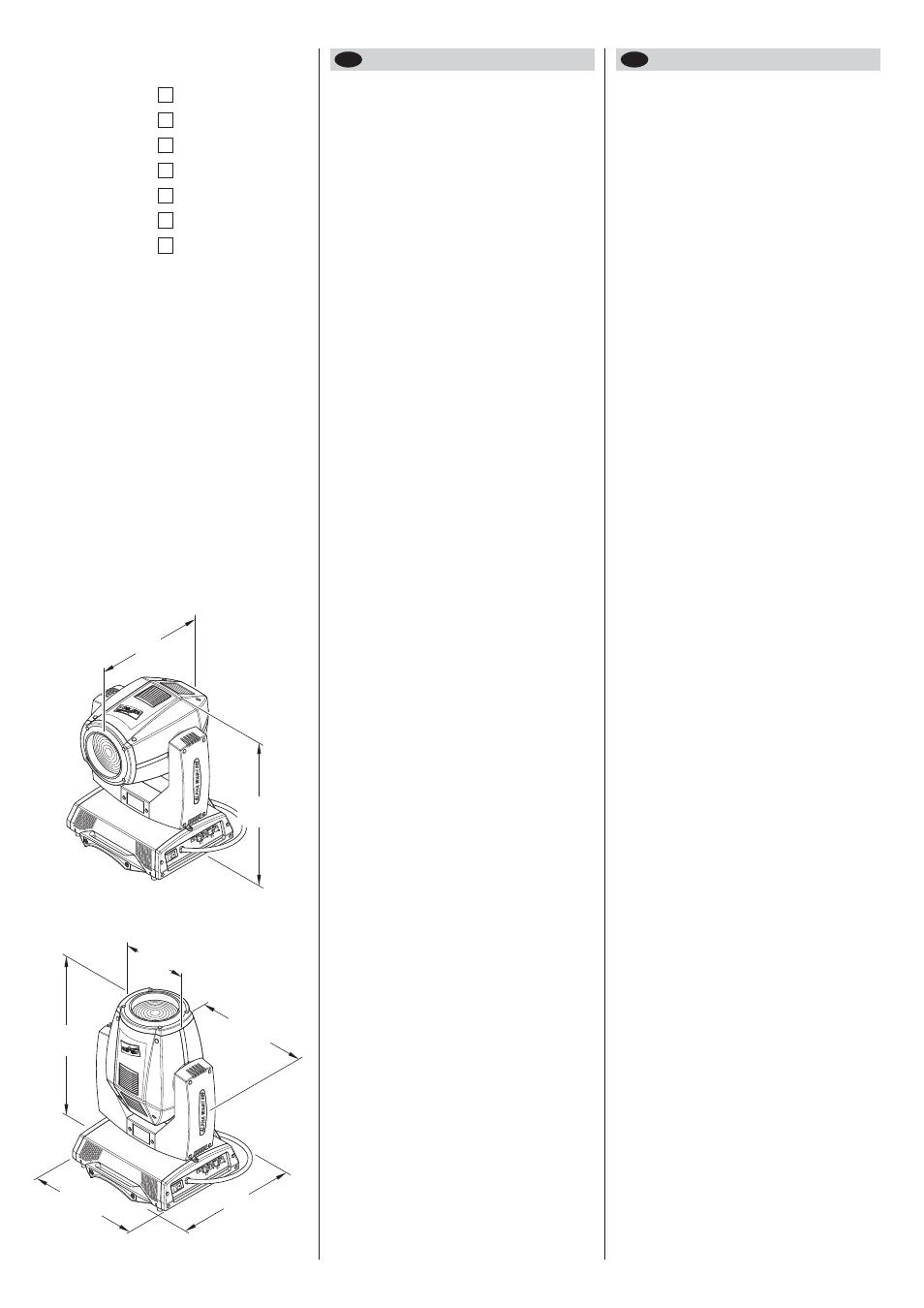

$!4)ж4%#.)#) 4%#(.)#!,ж).&/2-!4)/. ) '"
405
(16")
385
(15,16")
390
(15,35")
220
(8,66")
575
(22.64")
380
(15")
500
(19,68")
200 - 240V
100 - 120V
230V 50Hz
240V 50Hz
208V 50Hz
200V 60Hz
200V 50Hz
38
