Deutsch - 5

Holz

Die richtige Wahl des Sägeblattes richtet sich
nach Holzart, Holzqualität und ob Längs- oder
Querschnitte gefordert sind.

Bei Längsschnitten von Fichte entstehen
lange, spiralförmige Späne.

Buchen- und Eichenstäube sind besonders ge-
sundheitsgefährdend, deshalb nur mit Staubab-
saugung arbeiten.

Parallelanschlag (siehe Bild

)

Der Parallelanschlag 10 ermöglicht exakte
Schnitte entlang einer Werkstückkante, bezie-
hungsweise Schneiden maßgleicher Streifen.

Sägen mit Hilfsanschlag
(siehe Bild

)

Zum Trennen großer Werkstücke oder Schnei-
den gerader Kanten:

Brett oder Leiste als Hilfsanschlag auf dem Werk-
stück mit Schraubzwingen festspannen. Grund-
platte entlang dem Hilfsanschlag führen.

Führungsschiene (Zubehör)
(siehe Bild

)

Die Führungsschiene 25 ermöglicht besonders
exakte Schnitte, sowohl senkrecht als auch in
Gehrung bis 45°.

Der Haftbelag verhindert das Verrutschen der
Führungsschiene und schont die Werkstückober-
fläche. Die Harteloxalschicht auf der Führungs-
schiene bewirkt ein leichtes Gleiten der Kreis-
säge.

Die Gummilippe an der Führungsschiene bietet
einen Spanreißschutz, der beim Sägen von Holz-
werkstoffen ein Ausreißen der Oberfläche verhin-
dert. Das Sägeblatt muss dazu mit den Zähnen
direkt an der Gummilippe anliegen.

Für das Arbeiten mit der Führungsschiene 25 ist
grundsätzlich der Führungs-Adapter 24 (Zube-
hör) erforderlich.

Für exakte Schnitte mit der Führungs-
schiene 25 sind die folgenden Arbeits-
schritte erneut durchzuführen:

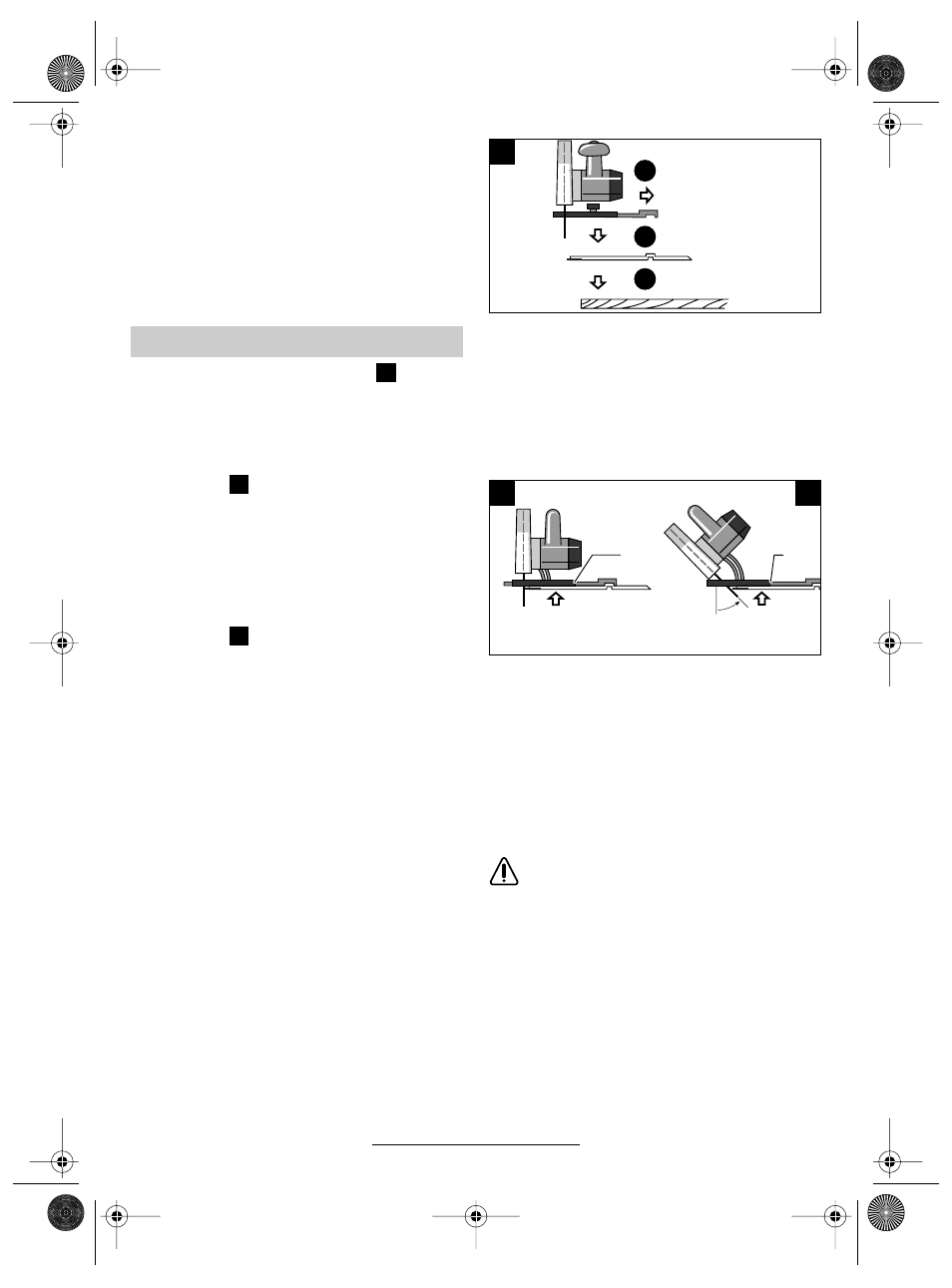

– Die Führungsschiene mit seitlichem Über-

stand auf das Werkstück legen. Darauf ach-
ten, dass die Seite mit der Gummilippe zum
Sägeblatt gerichtet ist (Bild I).

– Die Kreissäge mit vormontierten Führungs-

Adapter 24 auf die Führungsschiene 25 set-
zen, Schnittwinkel und Schnitttiefe einstellen.

– Die Kreissäge mit Hilfe des Führungs-Adap-

ters 24 so ausrichten, dass das Sägeblatt mit
den Zähnen an der Gummilippe anliegt.

– Darauf achten, dass nicht in die Führungs-

schiene gesägt wird (Bild II und III).

– Die Flügelschraube für Parallelanschlag 14

anziehen, um eine feste Verbindung zwischen
Führungs-Adapter 24 und der Kreissäge zu
gewährleisten.

– Die Kreissäge von der Führungsschiene 25

entfernen.

– Die Führungsschiene am Werkstück so aus-

richten, dass die Gummilippe genau an der
Schnittkante (Anrisslinie) anliegt und mit
Schraubzwingen 23 befestigen.

Die Führungsschiene 25 darf auf der anzu-
sägenden Werkstückseite nicht überste-
hen.

– Die Kreissäge aufsetzen, auf sicheren Sitz des

Führungs-Adapters 24 achten.

– Die Säge mit leichtem konstantem Vorschub

durch das Material bewegen.

Hinweis: Mit dem Verbindungsstück 26 (Zube-
hör) können zwei Führungsschienen zusammen-
gesetzt werden. Das Spannen erfolgt mittels der
vier im Verbindungsstück befindlichen Schrau-
ben.

Tipps

E

F

B

3

2

1

I

II

0°-Schnitt

1 – 45°-Schnitt

24

24

III
