Deutsch - 3
■ Vor allen Arbeiten am Gerät Netzstecker
ziehen.

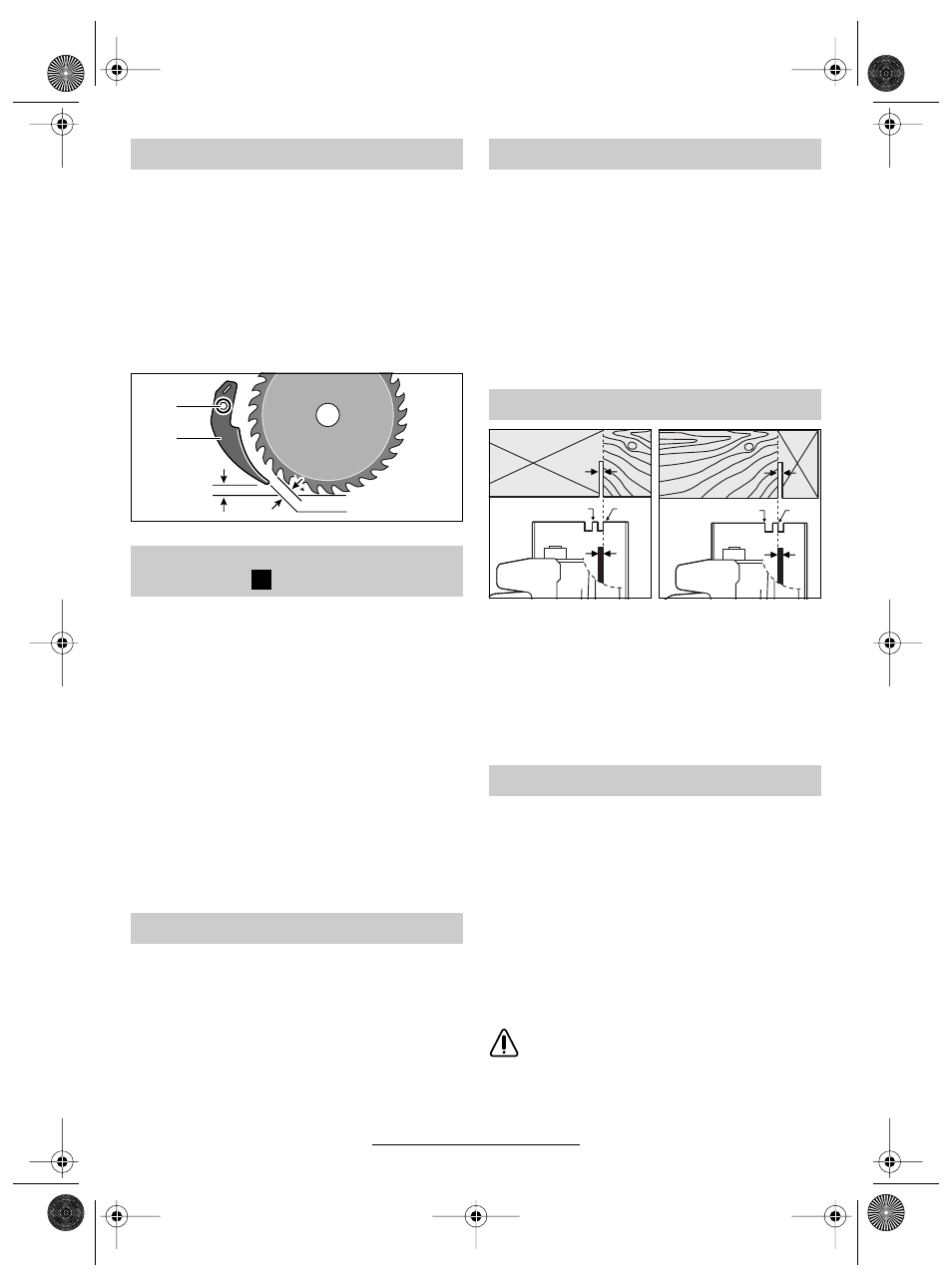

Einstellung des Spaltkeils überprüfen
Der Spaltkeil 8 muss aus Sicherheitsgründen im-
mer verwendet werden. Der Spaltkeil verhindert
das Klemmen des Sägeblattes beim Sägen.
Die Einstellung erfolgt bei maximaler Schnitttiefe.
Die Schraube 6 lösen, den Spaltkeil 8 einstellen
und die Schraube wieder festziehen.
■ Vor allen Arbeiten am Gerät Netzstecker
ziehen.
☞
Um einen optimalen Schnitt zu erzielen,
darf das Sägeblatt höchstens 3 mm aus
dem Material herausragen.
Zum Verstellen der Schnitttiefe die Flügel-
schraube/den Spannhebel (PKS
46) 18 lösen
und die Säge von der Grundplatte 7 heben bzw.
zur Grundplatte absenken:
Anheben ➡ kleinere Schnitttiefe
Absenken ➡ größere Schnitttiefe
Das gewünschte Maß an der Schnitttiefen-
skala 17 einstellen.
Die Flügelschraube /den Spannhebel 18 wieder
festziehen.
Die Spannkraft des Spannhebels 18 lässt sich
nachstellen.
Dazu Spannhebel abschrauben und, mindestens
30° gegen den Uhrzeigersinn versetzt, wieder
anschrauben.
■ Vor allen Arbeiten am Gerät Netzstecker
ziehen.
Die Flügelschraube(n) 5 lösen.
Das Gerät seitlich schwenken, bis der ge-
wünschte Schnittwinkel an der Skala 13 einge-
stellt ist.
Die Flügelschraube(n) 5 wieder festziehen.
Hinweis: Bei Gehrungsschnitten ist die Schnitt-
tiefe kleiner als der angezeigte Wert auf der
Schnitttiefenskala 17.
Die Schnittmarkierung 0° ( 16) zeigt die Position
des Sägeblattes bei rechtwinkligem Schnitt.
Die Schnittmarkierung 45° ( 15) zeigt die Position
des Sägeblattes bei 45°-Schnitt.
Für maßgenauen Schnitt die Säge so ansetzen,
wie in Abbildungen gezeigt.
Hinweis: Am besten Probeschnitt durchführen.
Netzspannung beachten: Die Spannung der
Stromquelle muss mit den Angaben auf dem
Typschild des Gerätes übereinstimmen. Mit
230 V gekennzeichnete Geräte können auch an
220 V betrieben werden.
Ein-/Ausschalten
Zur Inbetriebnahme des Gerätes zuerst die Ein-
schaltsperre 1 betätigen, und anschließend den
Ein-/Ausschalter 2 drücken und gedrückt halten.
Zum Ausschalten des Gerätes den Ein- /Aus-
schalter 2 loslassen.
Aus Sicherheitsgründen kann der Ein- /
Ausschalter des Gerätes nicht arretiert
werden, sondern muss während des
Betriebs ständig gedrückt bleiben.
Vor der Inbetriebnahme
Schnitttiefe einstellen
(siehe Bild
)
Spannhebel (PKS 46)
2,5 - 5 mm
2,5 - 5 mm
6
8
C
Schnittwinkel einstellen
Schnittmarkierungen
Inbetriebnahme
0
°
45
° 0
°
45
°
