Suomi - 3
■ Irrota pistotulppa pistorasiasta ennen kaik-
kia laitteeseen kohdistuvia töitä.

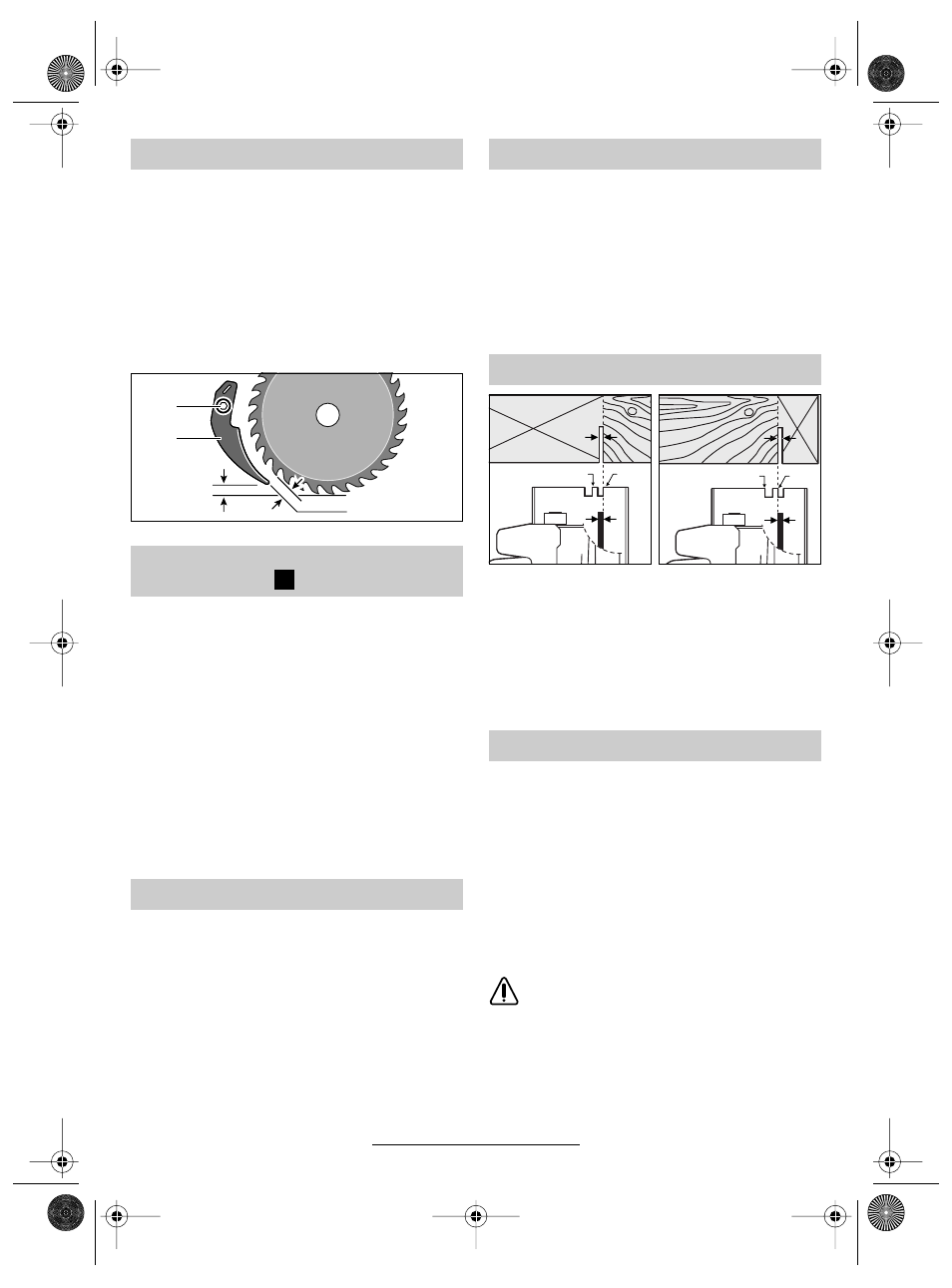

Tarkista halkaisukiilan asetus
Halkaisukiilaa 8 tulee aina käyttää turvallisuus-
syistä. Halkaisukiila estää sahanterän jäämisen
puristukseen sahattaessa.
Asetus tapahtuu suurimmalla sahaussyvyydellä.
Avaa ruuvi 6, säädä halkaisukiilaa 8 ja kiristä
ruuvi uudelleen.
■ Irrota pistotulppa pistorasiasta ennen kaik-
kia laitteeseen kohdistuvia töitä.
☞
Parhaan mahdollisen sahausjäljen saavut-
tamiseksi saa sahanterä ulottua korkein-
taan 3 mm työkappaleen läpi.
Sahaussyvyyden säätämiseksi avataan
siipiruuvi/kiristysvipu (PKS 46) 18 ja nostetaan
saha pohjalevystä 7 tai lasketaan se alas pohja-
levyn suuntaan:
Nostaminen ➡ pienempi sahaussyvyys
Laskeminen ➡ suurempi sahaussyvyys
Aseta haluttu mitta sahaussyvyysasteikkoon 17.
Kiristä siipiruuvi/kiristysvipu 18 uudelleen.
Kiristysvivun 18 kiristysvoimaa voidaan säätää.
Ruuvaa irti kiristysvipu ja kiinnitä se uudelleen
vähintään 30° vastapäivään siirrettynä.
■ Irrota pistotulppa pistorasiasta ennen kaik-
kia laitteeseen kohdistuvia töitä.
Avaa siipiruuvi(t) 5.
Kallista laite sivusuunnassa, kunnes haluttu sa-
hauskulma on asetettu asteikolla 13.
Kiristä siipiruuvi(t) 5 uudelleen.
Ohje: Jiirisahauksissa on sahaussyvyys sahaus-
syvyysasteikon 17 osoittamaa arvoa pienempi.
Sahausmerkki 0° ( 16) osoittaa sahanterän si-
jainnin suorakulmaisessa sahauksessa.
Sahausmerkki 45° ( 15) osoittaa sahanterän si-
jainnin 45° asteen jiirisahauksessa.
Aseta tarkkaa leikkausta varten saha kuvan
osoittamalla tavalla.
Huom: Kannattaa suorittaa koesahaus.
Tarkista verkkojännite: Virtalähteen jännitteen
täytyy olla sama, kuin mallikilpeen merkitty.
230 V-merkittyjä laitteita voidaan käyttää myös
220 V verkoissa.
Käynnistys ja pysäytys
Käynnistä laite painamalla ensin käynnistysvar-
mistinta 1 ja sen jälkeen käynnistyskytkintä 2 ja
pitämällä se painettuna.
Pysäytä laite irrottamalla ote käynnistyskytki-
mestä 2.
Turvallisuussyistä ei laitteen käynnis-
tyskytkintä voida lukita, vaan sitä tulee
painaa jatkuvasti käytön aikana.
Ennen käyttöönottoa
Sahaussyvyyden asetus
(katso kuvaa )
Kiristysvipu (PKS 46)
2,5 - 5 mm
2,5 - 5 mm
6
8
C
Sahauskulman asetus
Sahausmerkit
Käyttöönotto
0
°
45
° 0
°
45
°
