Suomi - 5
Suuntaisohjain (katso kuvaa )
Suuntaisohjain 10 mahdollistaa täsmällisiä saha-
uksia työkappaleen reunaa pitkin sekä tarkasti
samanmittaisten liuskojen sahauksen.
Sahaaminen lisäohjaimen kanssa
(katso kuvaa )
Suurten työkappaleiden katkaisemiseen tai suo-
rien reunojen sahaamiseen:
Kiinnitä lauta tai rima lisäohjaimeksi työkappalee-
seen ruuvipuristimella. Ohjaa pohjalevy pitkin li-
säohjainta.
Ohjainkisko (lisätarvike)
(katso kuvaa )
Ohjainkisko 25 mahdollistaa erityisen tarkkoja
sahauksia, sekä pystysuorassa että myös 45°
asteen jiirikulmaan asti.
Tartuntapinnoite estää ohjainkiskon luisumisen
ja suojaa työkappaleen pinnan. Ohjainkiskon
kova eloksaalikalvo helpottaa pyörösahan ke-
vyen liikkumisen.
Ohjainkiskossa sijaitseva kumihuuli toimii repi-
missuojana, joka puutavaraa sahattaessa estää
pinnan repeytymisen. Sahanterän hampaiden tu-
lee tällöin olla suoraan kiinni kumihuulessa.

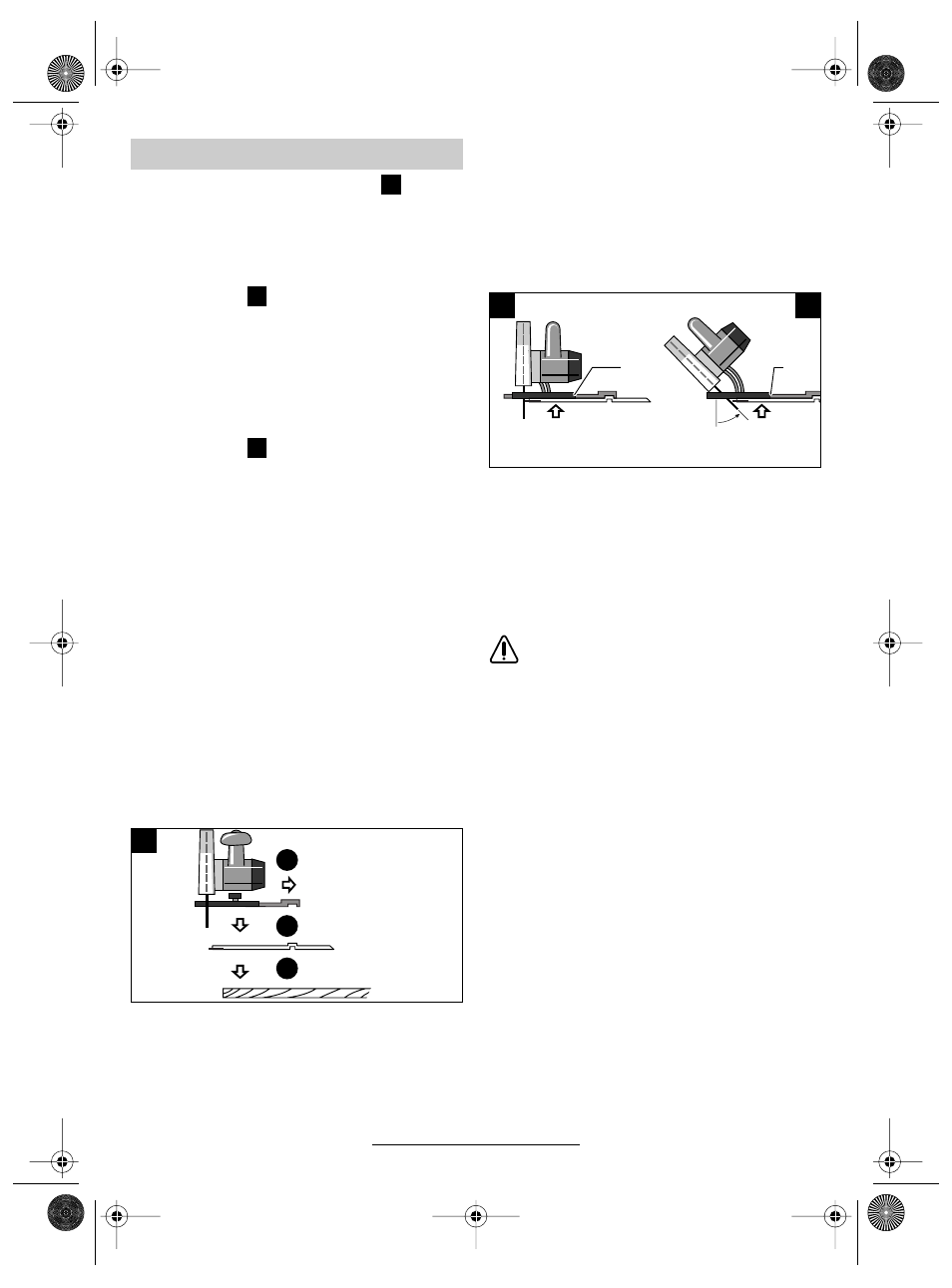

Työskenneltäessä ohjainkiskon 25 kanssa tarvi-
taan aina ohjainadapteria 24 (lisätarvike).
☞
Tarkkojen sahausten aikaansaamiseksi
ohjainkiskon 25 kanssa, on seuraavat työ-
vaiheet suoritettava uudelleen:
– Aseta ohjainkisko työkappaleelle sivuttaisella
ylityksellä. Tarkista, että kumihuulella varus-
tettu sivu on sahanterän puolella (kuva I).
– Aseta pyörösaha esiasennettuine ohjainadap-
tereineen 24 ohjainkiskoon 25 ja säädä sa-
hauskulma sekä sahaussyvyys.
– Suuntaa pyörösaha ohjainadapterin 24 avulla
niin, että sahanterän hampaat tukevat kumi-
huuleen.
– Tarkista, ettei sahanterä osu ohjainkiskoon
(kuvat II ja III).
– Kiristä suuntaisohjaimen 14 siipiruuvi, jotta tu-
keva liitos ohjainadapterin 24 ja pyörösahan
välillä varmistuisi.
– Poista pyörösaha ohjainkiskosta 25.
– Suuntaa ohjainkisko työkappaleessa niin, että
kumihuuli on täsmälleen sahausreunan (piirto-
merkin) kohdalla ja kiinnitä ohjainkisko ruuvi-
puristimilla 23.
Ohjainkisko 25 ei saa ylittää työkappaleen
sahattavaa sivua.
– Aseta pyörösaha paikoilleen ja tarkista ohjai-
nadapterin 24 tukeva kiinnitys.
– Syötä saha kevyesti painaen sahattavan ma-
teriaalin läpi.
Ohje: Liitoskappaleen 26 avulla (lisätarvike)
voidaan liittää kaksi ohjainkiskoa toisiinsa. Kiin-
nittäminen tehdään liitoskappaleessa olevien
neljän ruuvin avulla.
Vihjeitä
E
F
B
3
2
1
I
II
0°-sahaus 1 – 45°-sahaus
24 24
III
