Norsk - 3
■ Før alle arbeider på maskinen utføres må
støpselet trekkes ut.

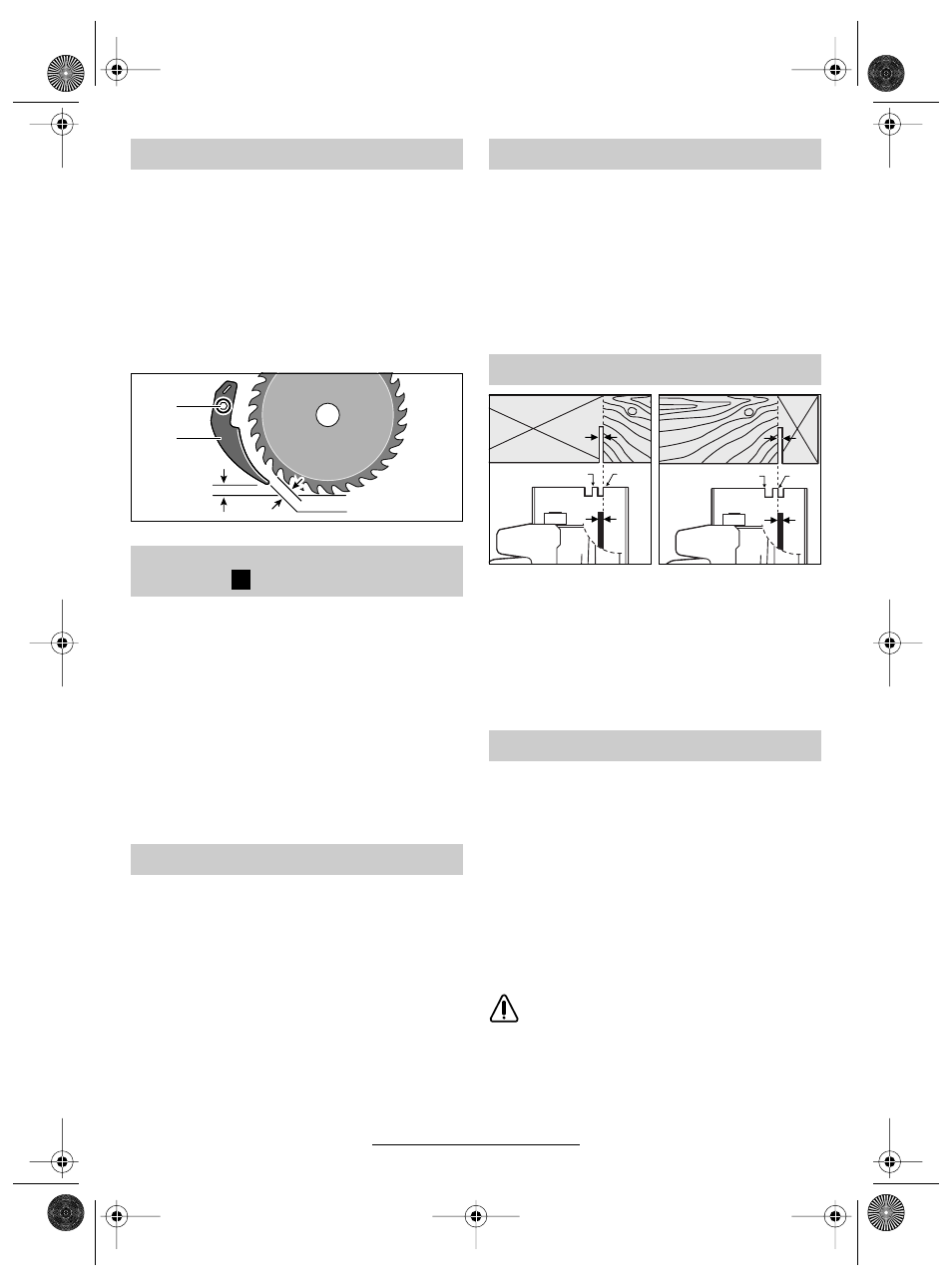

Kontroll av spalteknivens innstilling
Av sikkerhetsgrunner må spaltekniven 8 alltid
brukes. Spaltekniven forhindrer at sagbladet
klemmes fast ved sagingen.
Innstillingen utføres ved maksimal kuttedybde.
Løs skrue 6, innstill spaltekniv 8 und trekk skruen
til igjen.
■ Før alle arbeider på maskinen utføres må
støpselet trekkes ut.
☞
For å oppnå et optimalt snitt, må sagbladet
peke maksimalt 3 mm ut av materialet.
Til justering av kuttedybden løses vingeskruen /
spennarmen (PKS 46) 18 og sagen løftes opp
hhv. senkes ned på grunnplaten 7:
Løfting ➡ mindre kuttedybde
Senking ➡ større kuttedybde
Innstill ønsket mål på kuttedybdeskala 17.
Trekk vingeskruen /spennarmen 18 fast igjen.
Spennkraften til spennarmen 18 kan justeres.
Hertil skrus spennarmen av og skrus på igjen,
dreid minst 30° mot urviserne.
■ Før alle arbeider på maskinen utføres må
støpselet trekkes ut.
Løs vingeskruen(e) 5.
Sving maskinen mot siden til ønsket kuttevinkel
er innstilt på skala 13.
Trekk vingeskruen(e) 5 fast igjen.
Merk: Ved gjæringssnitt er kuttedybden mindre
enn anvist verdi på kuttedybdeskala 17.
Snittmarkering 0° ( 16) viser posisjonen til sag-
bladet ved rettvinklet snitt.
Snittmarkeringen 45° ( 15) viser posisjonen til
sagbladet ved 45°-snitt.
For et målnøyaktig snitt settes sagen på som vist
på bildene.
Merk: Utfør helst prøveskjæringer.
Vær oppmerksom på nettspenningen: Spen-
ningen til strømkilden må stemme overens med
informasjonene på maskinens typeskilt. Maski-
ner som er merket med 230 V kan også brukes
på 220 V.
Inn-/utkobling
Maskinen startes ved først å trykke innkoblings-
sperren 1 og deretter på-/av-bryteren 2 og holde
denne trykt inne.
Til utkobling av maskinen slippes på- /av-bryte-
ren 2.
Av sikkerhetsgrunner kan på- /av-bryte-
ren til maskinen ikke låses, men må hol-
des trykt under driften.
Før start
Innstilling av kuttedybden
(se bilde )
Spennarm (PKS 46)
2,5 - 5 mm
2,5 - 5 mm
6
8
C
Innstilling av kuttevinkelen
Snittmarkeringer
Start
0
°
45
° 0
°
45
°
