Nederlands - 3
■ Trek altijd voor werkzaamheden aan de ma-
chine de stekker uit het stopcontact.

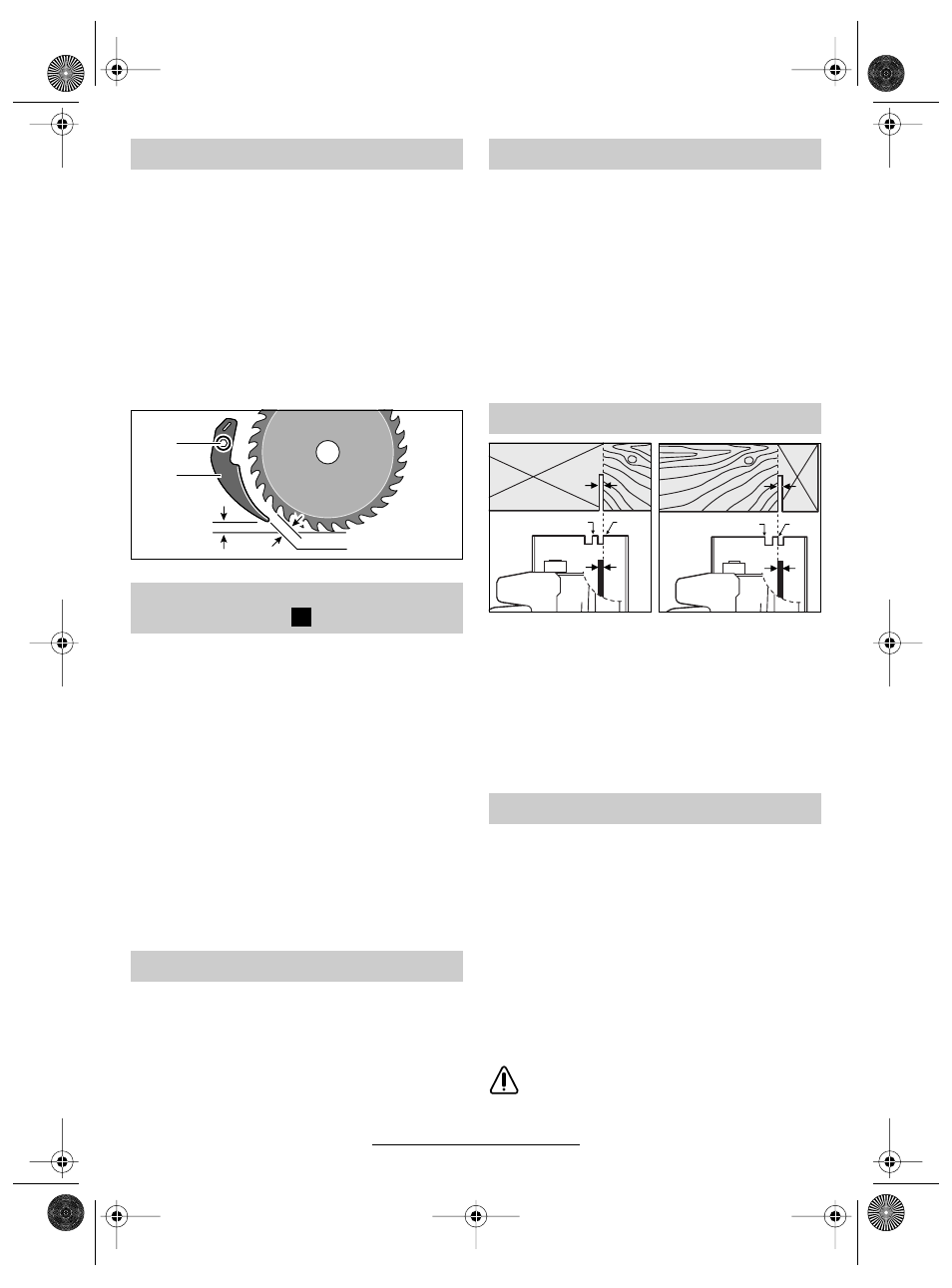

Controleer de instelling van het
spouwmes
Het spouwmes 8 moet om veiligheidsredenen al-
tijd worden gebruikt. Het spouwmes voorkomt
vastklemmen van het zaagblad bij het zagen.
De instelling vindt plaats bij maximale zaag-
diepte.
Draai de schroef 6 los, stel het spouwmes 8 in en
draai de schroef weer vast.
■ Trek altijd voor werkzaamheden aan de ma-
chine de stekker uit het stopcontact.
☞
Om een optimaal zaagresultaat te berei-
ken, mag het zaagblad hoogstens 3 mm uit
het materiaal steken.
Draai voor het verstellen van de zaagdiepte de
vleugelschroef of de spanhendel (PKS 46) 18 los
en til de zaag van de voetplaat 7 of laat deze da-
len op de voetplaat:
Omhoog ➡ kleinere zaagdiepte
Omlaag ➡ grotere zaagdiepte
Stel de gewenste maat op de zaagdiepteschaal-
verdeling 17 in.
Draai de vleugelschroef of de spanhendel 18
weer vast.
U kunt de spankracht van de spanhendel 18 bij-
stellen.
Schroef daarvoor de spanhendel los en vervol-
gens minstens 30° tegen de wijzers van de klok
verplaatst weer vast.
■ Trek altijd voor werkzaamheden aan de ma-
chine de stekker uit het stopcontact.
Draai de vleugelschroef of de vleugelschroe-
ven 5 los.
Draai het gereedschap opzij tot de gewenste
zaaghoek op de schaalverdeling 13 is ingesteld.
Draai de vleugelschroef of de vleugelschroe-
ven 5 weer vast.
Opmerking: bij het verstekzagen is de zaag-
diepte kleiner dan de op de zaagdiepteschaalver-
deling 17 aangeven waarde.
De zaagmarkering 0° ( 16) geeft de stand van het
zaagblad bij haaks zagen aan.
De zaagmarkering 45° ( 15) geeft de stand van
het zaagblad bij zagen op 45° aan.
Zet de zaag voor maatzuiver zagen zo neer zoals
op de afbeeldingen weergegeven.
Opmerking: zaag bij voorkeur eerst proefsge-
wijs.
Let op de netspanning: De spanning van de
stroombron moet overeenkomen met de gege-
vens op het typeplaatje. Met 230 V aangeduide
machines kunnen ook worden gebruikt met een
spanning van 220 V.
In- en uitschakelen
Wanneer u de machine wilt inschakelen, bedient
u eerst de inschakelblokkering 1 en drukt u ver-
volgens de aan/uit-schakelaar 2 in en houdt u
deze ingedrukt.
Wanneer u de machine wilt uitschakelen, laat u
de aan/uit-schakelaar 2 los.
Om veiligheidsredenen kan de aan /uit-
schakelaar van de machine niet worden
vergrendeld, maar moet tijdens het ge-
bruik voortdurend ingedrukt blijven.
Voor de ingebruikneming
Zaagdiepte instellen
(zie afbeelding )
Spanhendel (PKS 46)
2,5 - 5 mm
2,5 - 5 mm
6
8
C
Zaaghoek instellen
Zaagmarkeringen
Ingebruikneming
0
°
45
° 0
°
45
°
