Installation électrique
Remarques importantes
4
EDKLM3−XXX−001 DE/EN/FR 1.1
49
l
H1_E_INST−Hin_Inbetr_ELM3
4 Installation électrique
Remarques importantes
ƒ L’installation doit
– toujours respecter les conditions d’utilisation indiquées dans les spécifications
techniques ( ^ 43) ;
– répondre aux exigences de la norme EN 60204−1.
ƒ Lors du choix du type de câble, tenir compte des points suivants :
– Les câbles utilisés doivent être conformes aux homologations requises sur le lieu
d’utilisation (exemples : VDE, UL, etc.).
– Les fusibles et les sections de câble doivent être dimensionnés conformément aux
prescriptions figurant dans la documentation de l’appareil de base.
ƒ Lors de la pose du câble PE, tenir compte du point suivant :
– Le raccordement PE doit être effectué conformément à la norme EN 61800−5−1.

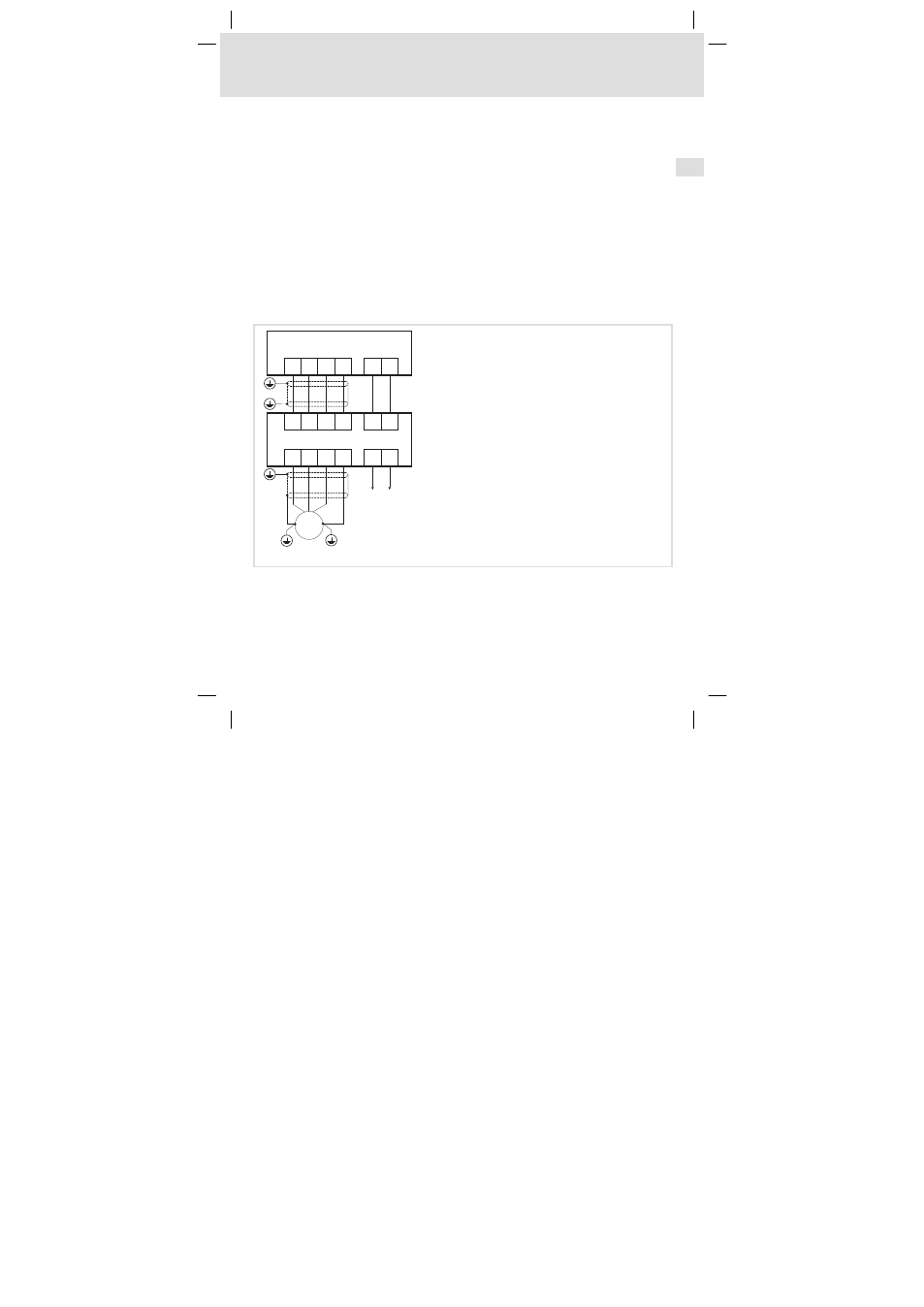

Schéma de câblage
M
3~
U
U1
V
V1
W
W1
ELM3...
0
1
U V W +UG
+UG
T1
PE
PE -UG
-UG
T2 PE
ELM3−004
0 Variateur de vitesse
1 Raccordement pour contact thermique (uniquement sur certains types de filtre)
Utiliser des câbles torsadés.
