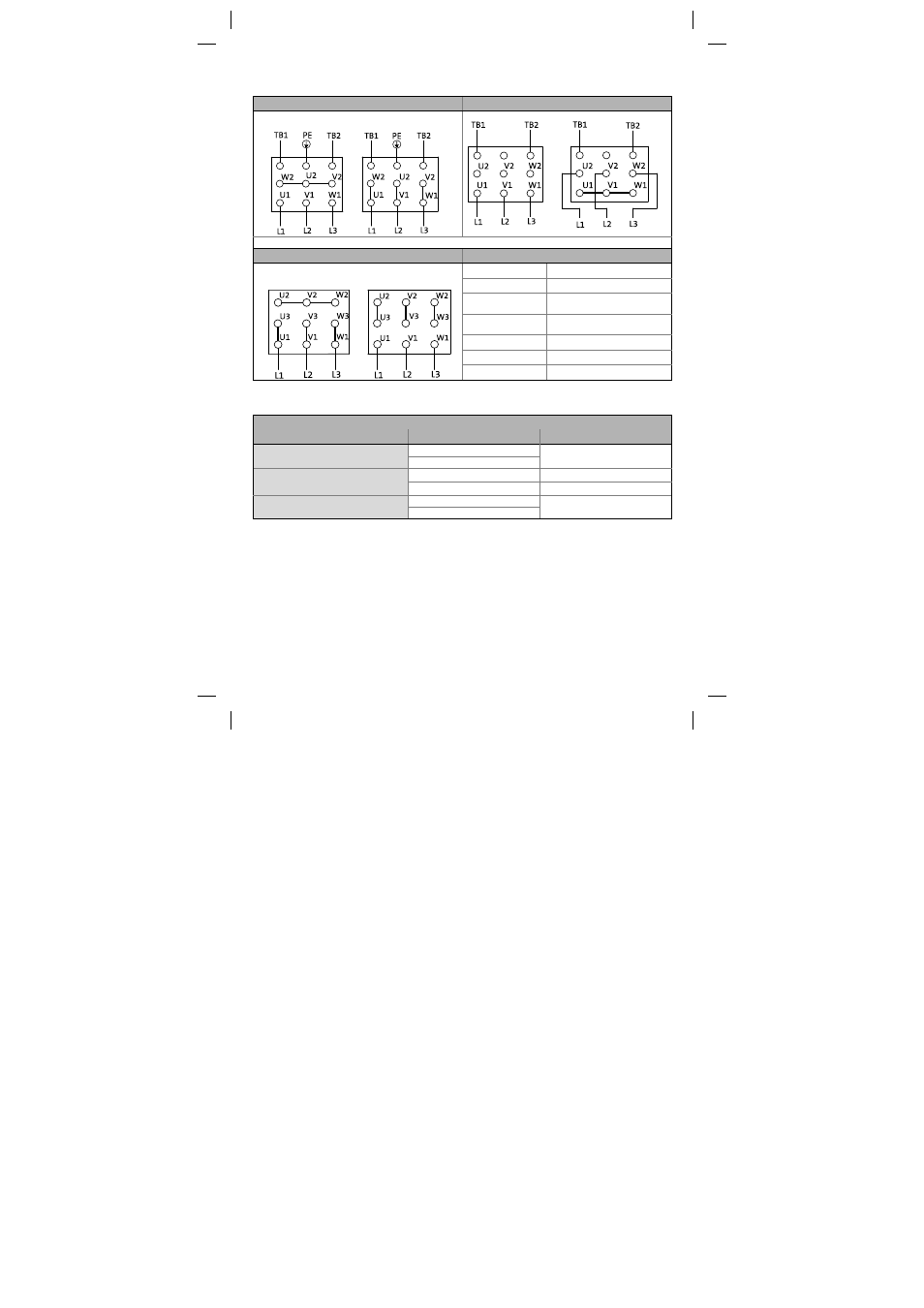

Collegamenti di potenza su basetta
Motori a singola velocità Motori a poli commutabili
Υ Δ
 
MT_MXXXX_001.iso/dms
Motori a commutazione di tensione Legenda
Υ ΥΥ L1/L2/L3 Collegamento di potenza
TB1/TB2 Termocontatto (TKO)
 Bassa velocità
 Alta velocità
ΥΥ Bassa tensione
Υ Alta tensione
 Collegamento PE (opzionale)
Collegamento sorveglianza della temperatura
Morsettiera / Basetta
Significato
Siglatura secondo EN 60034-8 Nota
Termocontatto TKO
TB1 max. 250 V ~
max. 1.6 A ~ TB2
Termistore PTC TP1
TP2
Sensore temperatura +KTY R1
Osservare la polarità
Sensore temperatura -KTY R2
Possibilità di avere una basetta o un morsetto per tutti i sensori di temperatura
