Lenze MHERA Three-phase AC motors - Manual (Page 27)

MA 33.0005 DE/EN/FR/IT/ES 5.0
27

KFZ_Zeichen_ES-anschluss-stillstandheizg

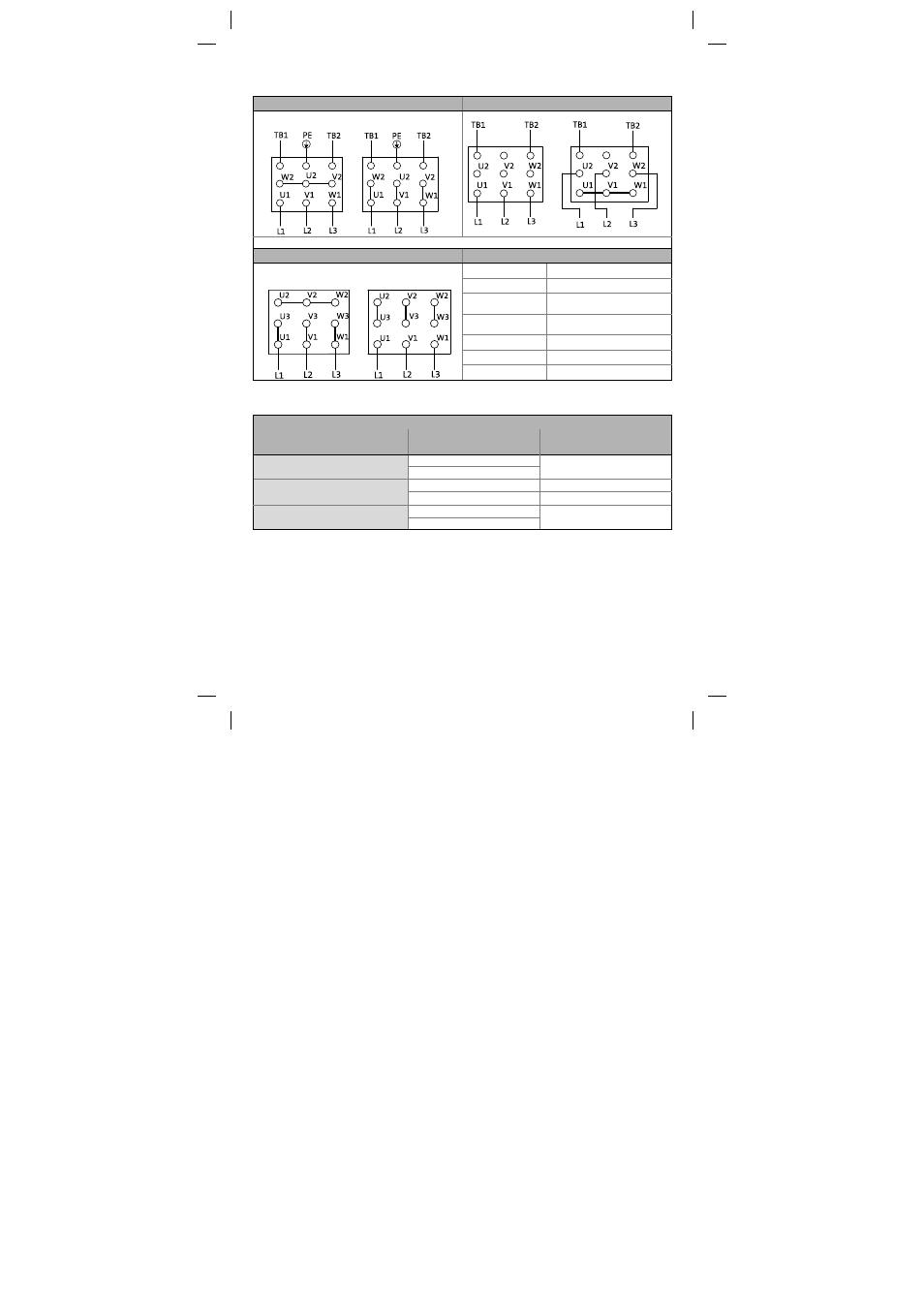

Conexiones de potencia en la tabla de bornes
Motores de una velocidad Motores cambiapolos
Υ Δ
 
MT_MXXXX_001.iso/dms
Motores de doble voltaje Leyenda
Υ ΥΥ L1/L2/L3 Conexión de potencia
TB1/TB2 Termocontacto (TKO)
 Baja velocidad
 Alta velocidad
ΥΥ Bajo voltaje
Υ Alto voltaje
 Conexión PE (opcional)
Conexiónado de la monitorización de temperatura
Regleta/tabla de bornes
Significado
Denominación según EN
60034-8
¡Aviso!
Termocontacto TKO
TB1 máx. 250 V ~
máx. 1.6 A ~ TB2
Termocontacto PTC TP1
TP2
Sensor de temperatura +KTY R1
Observar polaridad
Sensor de temperatura -KTY R2
Tabla de bornes o borne posible para todos los sensores de temperatura
