KFZ_Zeichen_ES-anschluss-stillstandheizg

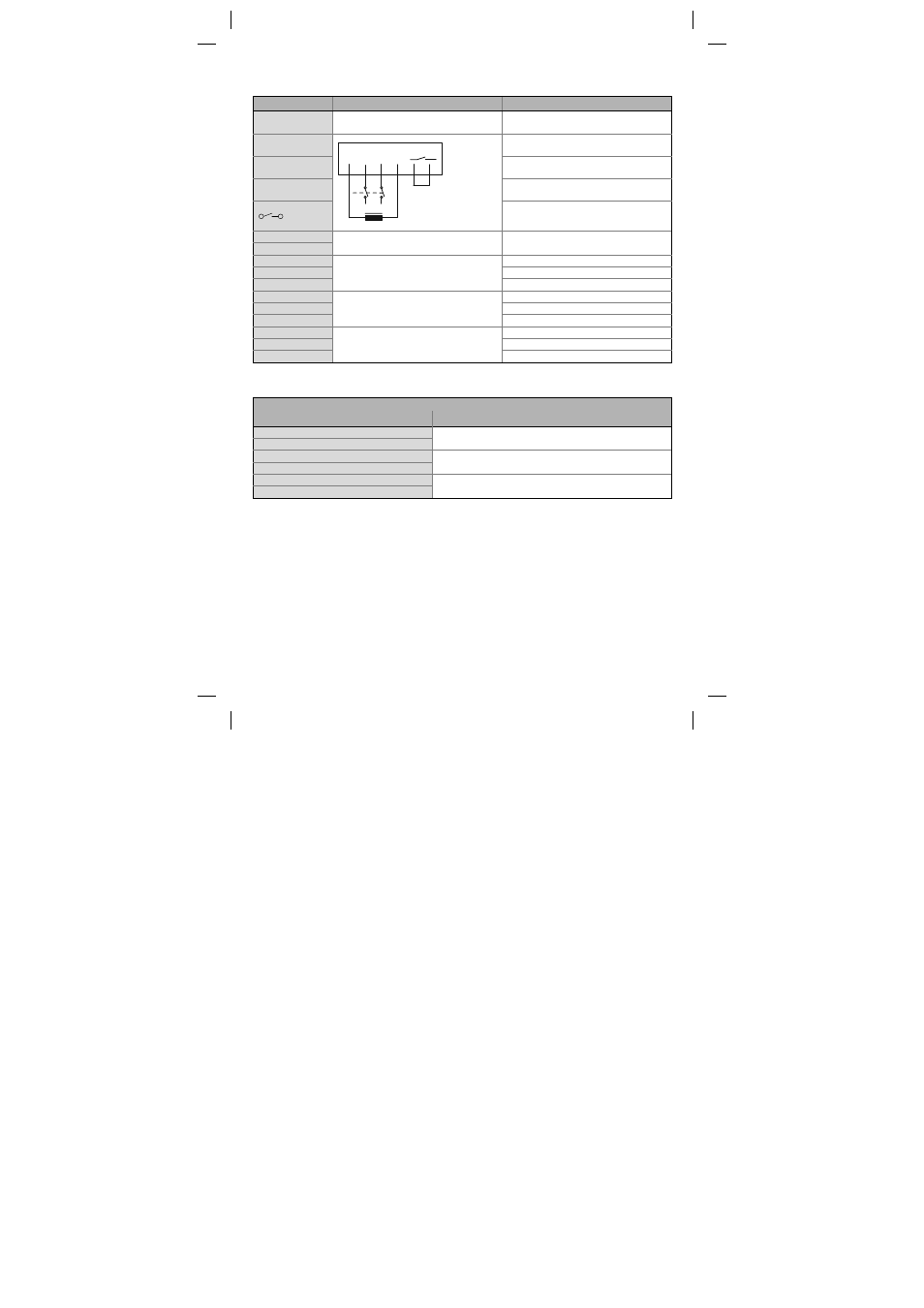

Conexionado del freno
Borne Significado Información adicional
~
Freno excitado con corriente alterna
(rectificador)
Conexión a red L1
~
1 2 3 4 5 6
- ~ ~ +
Conexión a red N
+ Conexión al freno
- Conexión al freno
Contacto de conmutación, conmutación
en el lado de corriente continua
BD1 Freno excitado por corriente continua Conexión de corriente continua
BD2
MS1 Microrruptor freno control de
desbloqueo
Contacto inversor (negro)
MS2 Contacto NC (marrón)
MS4 Contacto NO (azul)
MS1 Microrruptor freno control de desgaste Contacto inversor (negro)
MS2 Contacto NC (azul)
MS4 Contacto NO (marrón)
MS1 Microrruptor freno desbloqueo manual Contacto inversor (negro)
MS2 Contacto NC (azul)
MS4 Contacto NO (gris)
Conexión de cinta calefactora (opcional)
Regleta de bornes
Denominación según EN 60034-8
¡Aviso!
HE1
24 V
HE2
HE3
230 V
HE4
HE5
110 V
HE6
