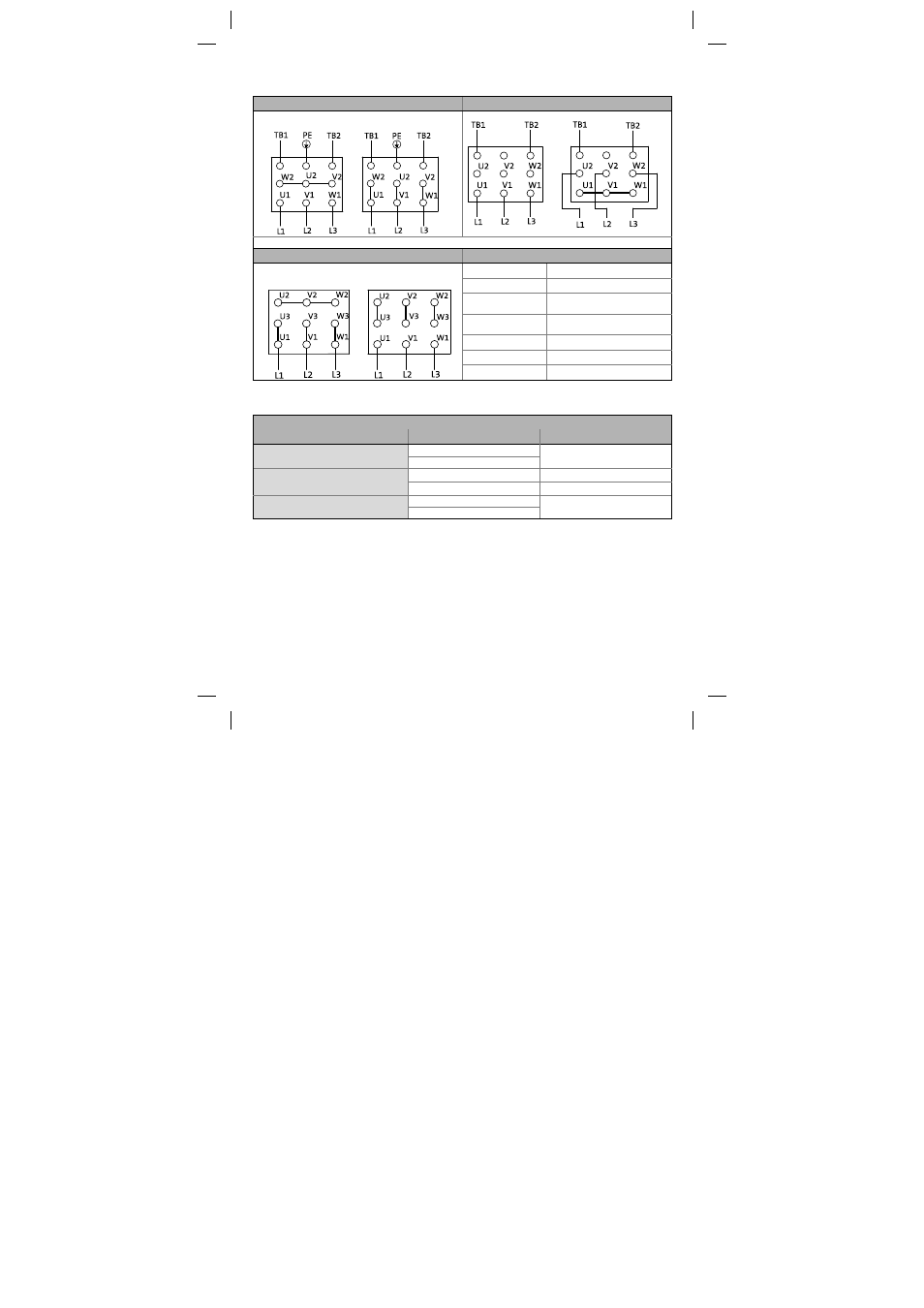

Raccordement de puissance sur plaque à bornes
Moteurs standard étoile triangle
Moteurs bi-vitesse
Υ
Δ
MT_MXXXX_001.iso/dms
Moteurs bi-tension
Légende
Υ
ΥΥ
L1/L2/L3
Raccordement de puissance
TB1/TB2
Contact thermique (TKO)
Faible vitesse
Vitesse élevée
ΥΥ
Basse tension
Υ
Haute tension
Raccord PE (option)
Raccordement du dispositif de surveillance de la température
Bornier/plaque à bornes
Description
Désignation selon EN 60034-8 Remarque importante
Contact thermique TKO
TB1
max. 250 V ~
max. 1.6 A ~
TB2
Thermistor PTC
TP1
TP2
Sonde thermique +KTY
R1
Respecter la polarité !
Sonde thermique -KTY
R2
Plaque à bornes ou borne possible pour toutes les sondes thermiques
