Aufbau des Bedienungsprogramms
MA8201BB 2.0
l
- 3 -

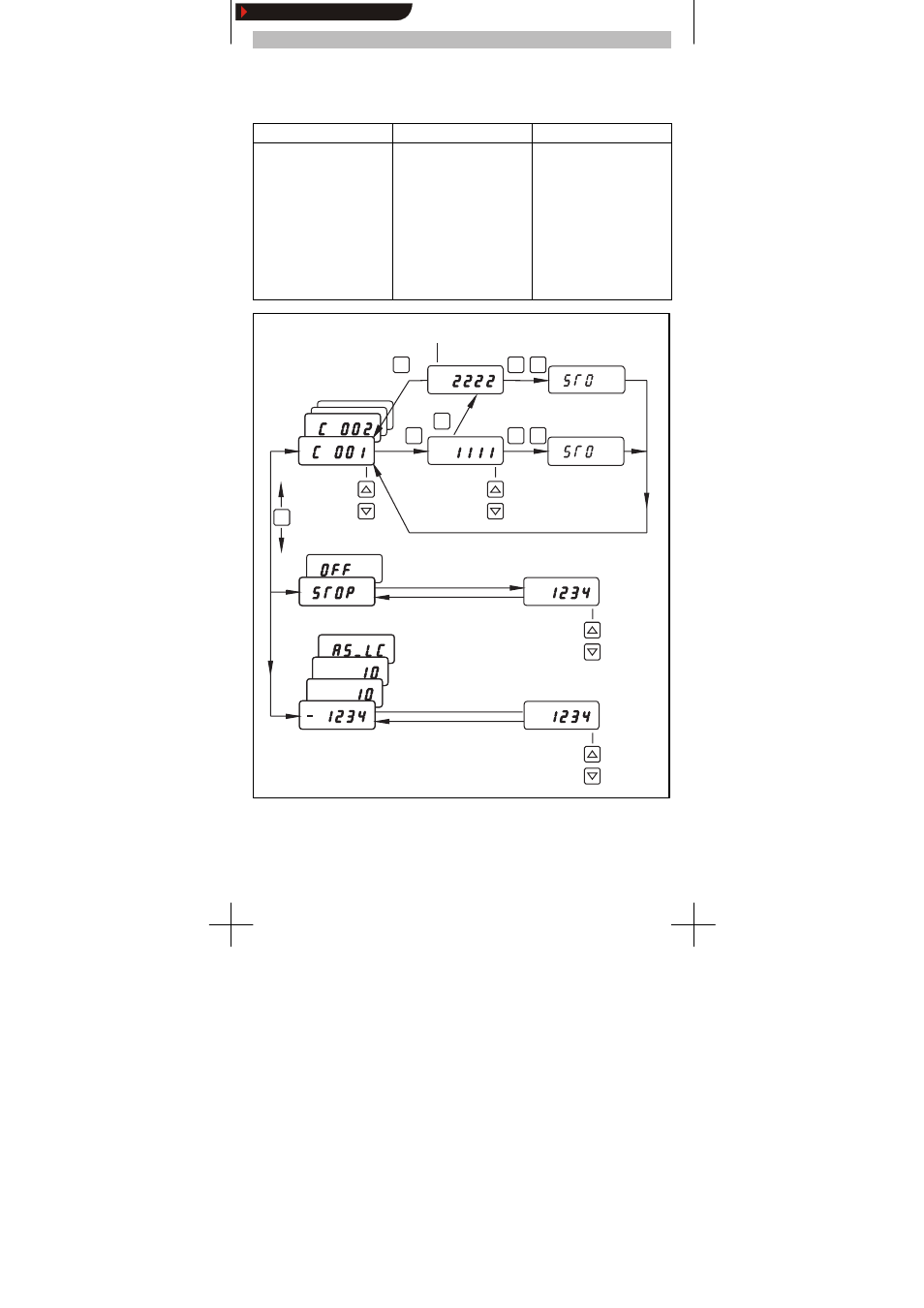

Aufbau des Bedienungsprogramms
Das Bedienungsprogramm besteht aus 3 Ebenen. Die Parametrierung des
Frequenzumrichters erfolgt in der Codeebene und der Parameterebene:
Betriebsebene Codeebene Parameterebene
Ÿ Nach jedem Netzeinschalten
befindet sich der Frequenz-
umrichter in der Betriebs-
ebene.
Ÿ Die Einschaltanzeige (C004)
wird angezeigt.
Ÿ Mit der Taste PRG wechseln
Sie in die Codeebene.
Ÿ In der Codeebene wählen Sie
mit ▲ oder ▼ einen Code
aus.
Ÿ Mit der Taste SH wechseln
Sie in die Parameterebene.
Ÿ Die Parameterebene enthält
zwei Parametersätze, PAR1
und PAR2. Mit der Taste SH
wechseln Sie von PAR1 nach
PAR2.
Ÿ Jeder Code enthält Para-
meter, mit denen Sie Ihren
Antrieb einstellen können.
Ÿ Das Blinken der Anzeige
PAR1 oder PAR2 zeigt an, in
welchem Parametersatz Sie
sich befinden.
P A R 1
H z S E T
.
H z S E T
.
S H S H P R G
%
A
H z
.
S H
S H S H P R G
P R G
1 s
C 0 0 1 = 1
1 s
1 s
C 0 0 1 = 1
P A R 2
P A R 1
P A R 2
P A R 1 b z w . P A R 2 b l i n k e n ,
w e n n v e r ä n d e r b a r
P a r a m e t e r e b e n e
C o d e e b e n e
W e r t s p e i c h e r n
W e r t a n z e i g e n
W e r t v e r ä n d e r n
C o d e
a u s w ä h l e n
R e g l e r
g e s p e r r t
R e g l e r
f r e i g e g e b e n
S o l l w e r t
v e r ä n d e r n b e i
S o l l w e r t
v e r ä n d e r n b e i
B e t r i e b s e b e n e
