Pilotage
1
4
7
2
5
8
0
3
6
9
L
107 EDBEPM-H510 DE/EN/FR 4.0

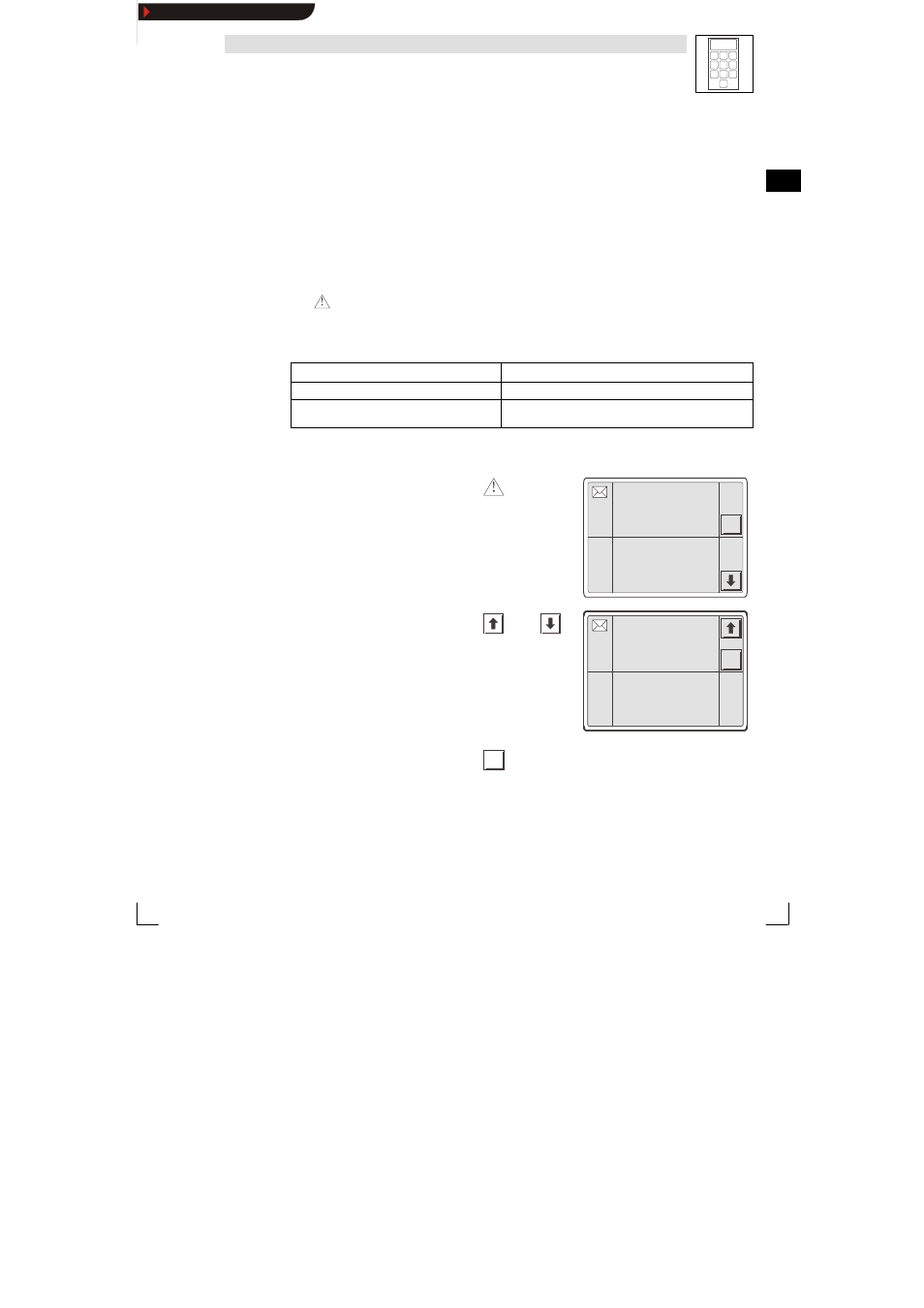

5.3 Appeler un message d’information
!
Les messages d’information
– sont des textes affichables suite à un événement (exemple : la valeur réelle a dépassé une
limite) ;
– ne peuvent être appelés que pendant l’événement déclenchant le message est actif ;
– doivent avoir été programmés dans l’outil de conception ”HMI Designer” ;
– ne doivent pas dépasser 5 lignes x 30 caractères (au maximum) (taille caractères normale).
! L’avant-dernière ligne contient un champ de message programmable. Ce champ indique la taille
numérique des variables activées par le message.
! A la dernière ligne sont affichées la date et l’heure de l’activation du message.
! indique qu’un message d’information est activé.
Symboles et caractères des messages d’information
Symbole/caractères à la ligne Date/heure Signification
" Le message d’information a été activé pour la première fois.
HELP Un message d’aide est affecté à ce message d’information.
( + 110)
Pour ... toucher les champs ... Exemple
A) appeler un message d’information.
• Deux messages d’information par page
peuvent être affichés au maximum.
ESC
Pression:
limitedesécuritéatteinte
125.5
13-09-200010:45a HELP
Température:
limitedesécuritéatteinte
1700
13-09-200010:55a HELP
B) appeler les messages d’information
suivants.
ou
ESC
Niveaud’eau:
seuilinférieuratteint
-10
13-09-200011:00a HELP
ESC
Niveaud’eau:
seuilinférieuratteint
-10
13-09-200011:00a HELP
ESC
Niveaud’eau:
seuilinférieuratteint
-10
13-09-200011:00a HELP
ESC
Niveaud’eau:
seuilinférieuratteint
-10
13-09-200011:00a HELP
ESC
Niveaud’eau:
seuilinférieuratteint
-10
13-09-200011:00a HELP
ESC
Niveaud’eau:
seuilinférieuratteint
-10
13-09-200011:00a HELP
ESC
Niveaud’eau:
seuilinférieuratteint
-10
13-09-200011:00a HELP
C) fermer les messages d’information.
ESC
