Inbetriebnahme
Einstellmöglichkeiten durch DIP-Schalter
EDK82ZAFCC-200 DE/EN/FR 4.0
26
H1inbet-Baudrate
7
Inbetriebnahme
Einstellmöglichkeiten durch DIP-Schalter
ON
OFF
1
6
ON
2
7
3
8
4
9
5
10

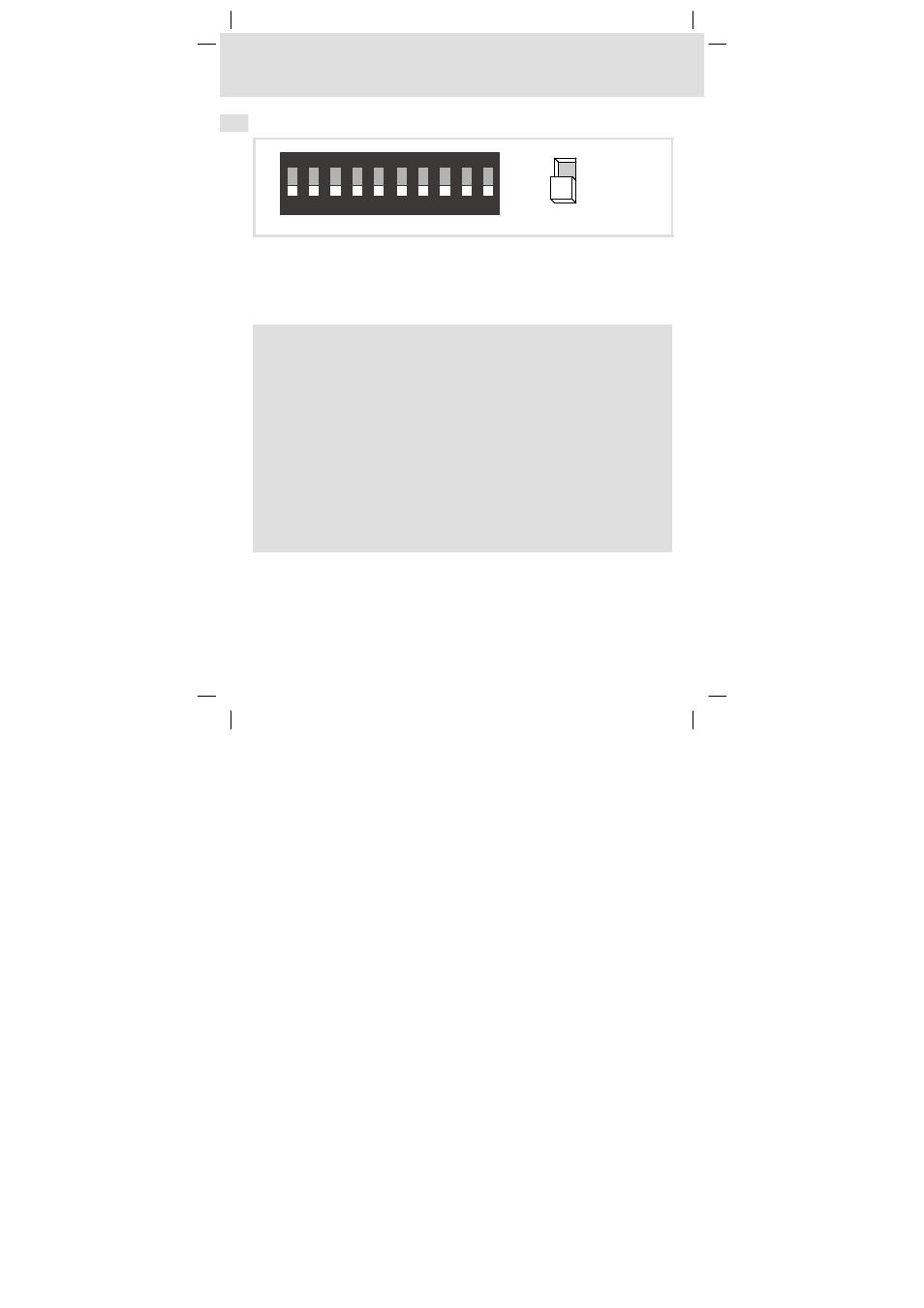

Über die frontseitig angeordneten DIP-Schalter können eingestellt werden:
ƒ Knotenadresse (Schalter 1 ... 6)
ƒ Übertragungsrate (Schalter 7 ... 9)
Der Schalter 10 hat keine Funktion.
Die Lenze-Einstellung aller DIP-Schalter ist OFF.
Hinweis!
Einstellungen über Codestellen
ƒ
In der Lenze-Einstellung (alle Schalter OFF) werden die Werte aus den
Codestellen C0350 (Knotenadresse) und C0351 (Übertragungsrate)
übernommen.
ƒ
Übernahme von Codestellen-Änderungen durch:
– Aus- und wieder Einschalten der Spannungsversorgung oder
– ”Reset Node” mit C0358 = 1
ƒ
C0350 ist inaktiv, wenn vor einem erneuten Netzeinschalten mindestens
ein Schalter 1 ... 6 in Stellung ON gesetzt wurde.
ƒ
C0351 ist inaktiv, wenn vor einem erneuten Netzeinschalten mindestens
ein Schalter 7 ... 9 in Stellung ON gesetzt wurde.
ƒ
Ausführliche Informationen zu den Codestellen finden Sie im
Kommunikationshandbuch CAN und der Dokumentation des
Grundgerätes.
