7 Puesta en marcha
Posibilidades de ajuste mediante el interruptor DIP
EDK94AYCDN DE/EN/FR/ES/IT 3.0
80
l
H1inbet−bevor
7 Puesta en marcha
Posibilidades de ajuste mediante el interruptor DIP

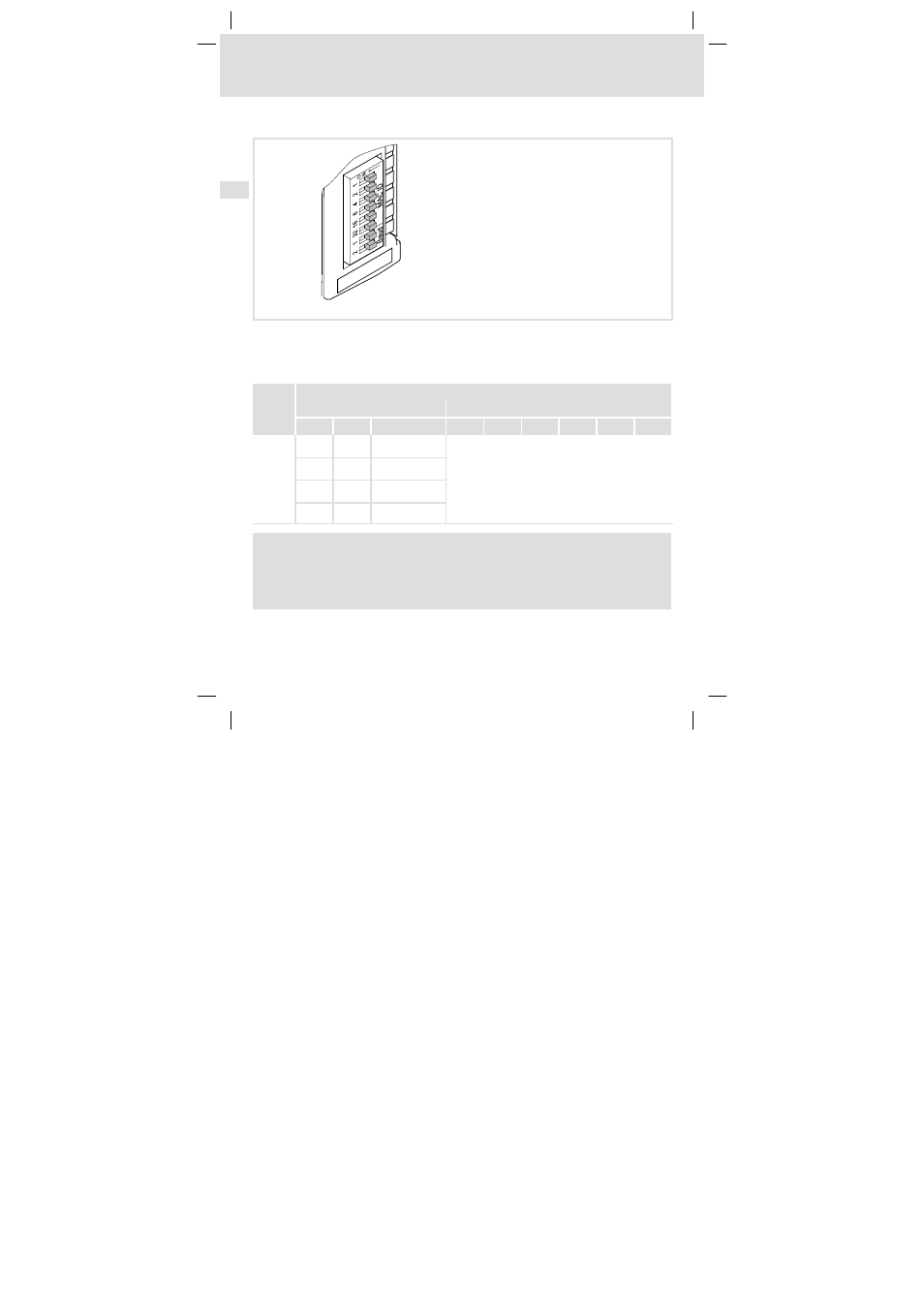

E94YCDN001D
A través de los interruptores DIP que se encuentran en la cara frontal del equipo se puede
configurar lo siguiente:
ƒ Dirección de la estación con los interruptores 1 ... 32 (rango "MAC ID")
ƒ Velocidad de transmisión con los interruptores 1 y 2 (rango "Baud")
Pos. Posiciones de los interruptores
Velocidad de transmisión (Baud) Dirección de nodo (ID MAC)
2 1 kBit/s 32 16 8 4 2 1
S225 OFF OFF 125 La dirección de la estación se obtiene de la suma de
las valencias binarias de los interruptores 1 ... 32.
l Ejemplo: dirección de estación 44
W
Interruptor 32, 8, 4 = ON (32 + 8 + 4 = 44)
l Rango de direcciones válido: 0 63
l La configuración Lenze de todos los interruptores
es OFF.
OFF ON 250
ON OFF 500
ON ON Sin función
)
¡Aviso!
Tenga en cuenta la información para el ajuste del disyuntor DIP del Manual de
comunicaciones E94AYCDN (DeviceNet), capítulo "Puesta en funcionamiento"
y "Apéndice".
